價格：電議
所在地：江蘇 淮安市
型號：JKM-LDE
更新時間：2018-10-30
瀏覽次數：1235
公司地址：金湖縣理士大道61號
潘經理(先生) 銷售經理
烯酸電磁流量計的轉換器電路設計采用新技術、輸入抗阻高達10的15次方歐姆，共模抑制比優于100db對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db，可以測量更低電導率的流體介質流量。烯酸電磁流量計的傳感器采用非均勻磁場的新技術及特殊的磁路結構，磁場穩定可靠，而且大大的縮小了體積，減輕了重量，使LDB烯酸電磁流量計具有小型輕量化的特點。使客戶“買的放心，用的省心，服務稱心”是我公司的宗旨。
◆烯酸電磁流量計概述
烯酸電磁流量計是根據電磁感應定律制造用于測量管道中導電液體的體積流量，如水、污水、泥漿、礦漿、酸、堿、鹽液體及食品漿液等。在石油化工、礦冶、煤碳、水利工程給排水、污水處理等行業中廣泛應用。
●工作原理

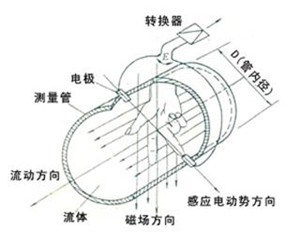

烯酸電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯緣材料的非導磁合金短管。兩只電沿管徑方向穿通管壁固定在測量管上。其電頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
E=KBdv
式中：E---------------為電間的信號電壓（v）
B-----------------磁通密度（T）
d------------------測量管內徑（m）
v------------------平均流速（m/s
）
式中k, d為常數，由于勵磁電流是恒流的，故B也是常數，則由E= KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q，這是烯酸電磁流量計的基本工作原理。
由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。因此說烯酸電磁流量計是一中真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是烯酸電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有分高的可靠性。
●烯酸電磁流量計性能特點
（1） 測量不受液體密度、粘度、壓力和導電率變化的影響。
（2） 測量管內無活動及阻流部件，無壓損、不堵塞，可測量含有纖維、固體顆粒和懸浮物的液體。
（3） 儀表反映靈敏，測量范圍，流速0 3—1 0m／s，導電率5 u s／cm導電液體都可測量，量程范圍可以任意選定。
（4） 儀表采用了低頻三態方波勵磁技術、的小信號處理技術和軟件技術，故抗干擾性強、精度高、穩定可靠。
（5） 位表不受液體流動方向的影響，正反向安裝均可測置，并安裝方便，對直管段要求不高。
（6） 烯酸電磁流量計的電及內襯材料耐腐性和耐磨性，壽命長。可按用戶特殊工況要求生產烯酸電磁流量計。如生產潛水型烯酸電磁流量計。
（7） 儀表的耐沖擊、耐振性良好
（8） 儀表不能測量氣體及不到導電的液體。
烯酸電磁流量計選型說明
正確地選用烯酸電磁流量計是保證用好烯酸電磁流量計的前提條件。選用什么種類的烯酸電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使烯酸電磁流量計的通徑，流量范圍，襯里材料，電材料和輸出電流等，都能適應被測流體的性質和性質和流量的要求。
●可測量的流體
由烯酸電磁流量計的工作原理可知，能選用烯酸電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只要電導率大于5μ/cm的任何流體都選用相應的烯酸電磁流量計來測量流量，因此不導電的氣體，蒸汽，油類，丙酮等物質不能選用烯酸電磁流量計來測量流量。
●傳感器口徑的確定
流量計使用流速在0.3-15m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。
使用流速低于0.3m/s時 在儀表部位局部提高流速，采用縮管方式：
●一體型或分離型的選擇
一體型：現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體。
分離型：即傳感器和轉換器分開裝于不同的地點，一般出現以下情況時選用分離型。
⑴環境溫度或流量計轉換器表面受輻射溫度超過60oC.
⑵管道震動較大的場合。
⑶會對傳感器的鋁殼嚴重腐蝕的場合。
⑷現場溫度較大或有腐蝕性氣體的場合。
⑸流量計裝在高空或并下調試不方便的場合。
訂貨時應注明傳感器的轉換器分離距離，一般不能超過100m,轉換器為墻掛式安裝。
●電、接地環材料的選擇
應根據被測的流體的腐蝕性來選擇電的材料，請查有關腐蝕手冊，對于特殊流體應作試驗
襯里材料選擇說明
應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。
流量范圍的選擇
zui大流量和zui小流量必須符合下表中的數。
●安裝地點的選擇
為了使變送路工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
⑴盡量避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信號。
⑵應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
⑶應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。
⑷選擇便于維修，活動方便的地方。
⑸流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。
●安裝要求
為了你正確的測量，在選擇管道上位置時應注意以下幾點要求：
⑴傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電的中心連線處于水平狀態。
⑵介質在安裝位置應該滿管流動，避免比滿管及氣體附著在電上。
⑶對于液固兩相流體， 采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。
⑷流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道 點和出水口安裝流量計。（見圖）
⑸修改管道的安裝方法：
當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足：前直管段≥5DN,后直管道≥2DN(DN為管徑)
⑹前后直管段為流量計前≥5DN，后端≥2DN
