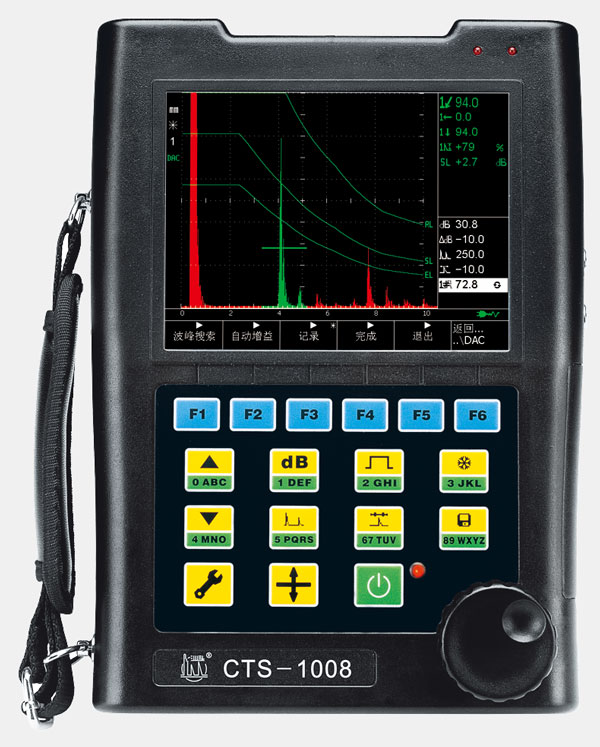

CTS-1008 超聲波探傷儀

濟寧魯科檢測器材有限公司

會員指數：

企業認證：

價格：電議

所在地：山東濟寧市

型號：CTS-1008

更新時間：2019-05-15

瀏覽次數：1266

公司地址：山東省濟寧市高新區接賈路2-2號

18853739390 黨成明(先生) 電子商務部

點擊查看聯系電話在線詢價

產品簡介

CTS-1008超聲波探傷儀超聲波探傷儀價格的電路設計、高達640MHz的采樣頻率，640x480的顯示分辨率，確保能快速、準確地對缺陷的回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號

公司簡介

本公司地處孔孟之鄉——濟寧任城經濟開發區，公司占地面積達17畝，系專業從事無損檢測，理化分析儀器的生產、代理、銷售，是集科、工、貿一體化的經營實體。
在生產上公司本著“以科技為先導，以質量求生存”的宗旨，吸收國內外先進技術，推出了：LK300、UTM系列超聲波測厚儀，CDX系列便攜式磁粉探傷儀，X射線探傷機、LK系列超聲波探傷儀、全自動洗片機、LK系列便攜式硬度計、LK系列冷光源觀片燈、LKGP系列光譜儀、JG系列電火花檢測儀、LK系列檢測工具箱、以及觀片燈，各種超聲波探頭等先進的無損檢測產品。本公司測厚儀主機壹年保換，終身保修，在質量上擁有了可靠的保證，現公司產品已遍及全國各地，深受用戶好評。為答謝用戶的支持，公司還一開展了免費維修各種測厚儀活動，免維修費，免換元器件費，免反還的郵寄費，做到了真正的免費。
在經營中公司推出了“質量我保證，價格您來定，服務請放心，顧慮幫您消”的經營理念。
質量上：尊重用戶選擇的廠家、型號，確保質量的等同性。

價格上：多方詢價的基礎上，找出低價，我們可低于低價，至于低多少由您來定。
服務上；有經過專業培訓，從事多年維修事業的專家即時上門服務。
顧慮上：貨到前不要壹分錢，貨到后完全驗收合格后付款，留夠充足的質保金。
長期以來，公司堅持以“誠”，“信”為立足之本服務于用戶，在廣大用戶中樹立了良好的口碑。
給我一次機會，我們將會成為終身的朋友。

展開

產品說明

CTS-1008超聲波探傷儀超聲波探傷儀價格

主要特點：

的電路設計、高達640MHz的采樣頻率，640480的顯示分辨率，確保能快速、準確地對缺陷的回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號的實時性和真實性得到有效的保證。

新開發的、采用業界的可調方波激勵技術，內置帶有可調節選項的高性能“方波/脈沖發生器”，實現與探頭的匹配（能對無感線圈探頭進行激勵），見圖(1)。對檢測高衰減材料或厚工件具有佳的穿透力和信噪比；而對檢測薄工件和復合材料又有高的分辨率。

圖(1)
方波激勵無感線圈，頻率5MHz。調整不同寬度，可獲得較佳靈敏度和分辯力。
當方波寬度為探頭頻率周期一半時(5MHz，對應約100ns)，此時靈敏度較高。
當方波寬度為探頭頻率一個周期時(5MHz，對應約210ns)，此時分辯力較高。
在同等電壓條件下，方波激勵靈敏度比負脈沖電壓激勵可提高12dB以上

獨特的接口方式，可將儀器作為一臺的可調方波發生器使用，擴展了應用的空間。

豐富的接口，具有高速網絡接口（LAN）可提供遠程數據傳輸和控制，也可多臺儀器接入網絡并機使用，大大提升儀器的使用功能。高速主控USB接口，不僅可外接U盤、移動硬盤等存儲設備，使波形、數據存儲不受限制，還可外接USB鼠標等輸入設備，以便對圖形化波形進行精細、的分析。

具有同步模擬、射頻（RF）波形輸出接口，可作外接數據采集或探頭測試的信號源。

采用5.7"TFT（640480）高分辨率彩色液晶顯示屏，令回波信號波形細節得以精細顯示，大大提高分辨率，對缺陷性質的分析和判斷為有利。

內置智能型鋰電池充電器。電池、直流供電自動檢測和顯示；充電、供電自動切換，電池充電溫度雙重保護，安全性得以保證。

人性化的菜單設計，見圖(3)，創鍵盤和旋鈕任選調節方式，令操作更加便捷、，探傷過程倍感輕松舒適。中英文菜單選擇，多種文字輸入方式，讓報表和輸出報告輕松完成。

圖(3)
在此界面下，檢測常用功能鍵被優取出來。
“自動增益”功能，用戶隨時將閘門內回波幅度調整到預設高度。
“波形擴展”功能，將閘門內波形擴展至全屏幕，以便看到波形細節及提高分辨力。
“波峰”功能，省去用戶頻繁移動閘門的苦惱，隨時幫你智能尋找缺陷信息。
“全屏參數”功能，羅列檢測過程中儀器當前參數，可瀏覽、可設置。

內置多種應用軟件，覆蓋檢測的不同場合；內帶“美國石油組織進行缺陷尺寸定量的推薦準則API 5UE”和“美國鋼結構焊接規范焊縫分級AWS D1.1”功能軟件，使檢測更加得心應手。

自動測試探頭頻率，智能優化方波寬度，實現探頭、儀器和被測工件的較佳匹配。

動態錄像或短片回放，圖像化厚度測量、報警和波形連續存儲功能，提供多種波形測量模式，見圖(4)。

圖(4)
厚度測量模式可分為單探頭和雙探頭方式，測量分辨率為0.1mm。
測量結果以圖像化存儲，可設置報警狀態、可查看，存儲200點結果。

報警時閘門內波形顏色變化、DAC曲線報警采用不同顏色提示功能，見圖(5)。

圖(5)

人體工程學優化設計的結構和外觀，實現了擁有5.7"顯示屏、內含電池，儀器重量卻小于1.4kg，在同行無出其右，操作和攜帶為便利。

CTS-1008超聲波探傷儀超聲波探傷儀價格
主要技術性能：

發射脈沖	方波，發射電壓25~250V連續可調，步進為25V。寬度30~1000ns連續可調，步進為5ns(特殊可為0.25ns)。在400Ω/200V設置時，雙沿小于10ns,高頻時自動優化為脈沖激勵。
工作方式	單、雙
阻尼	400、80Ω
工作頻率	分寬帶、窄帶兩檔，寬帶：0.5~20MHz，窄帶：1~4MHz
增益	0.0～110.0dB ，步進值：0.1、1.0、2.0、6.0dB；0.1dB檔提供智能加速調節功能
聲速范圍	1000～15000m/s ，連續可調，內置30個常用的材料聲速值
檢測范圍	0.0～10000mm (鋼縱波) ，連續可調，zui小步進值 0.1mm
檢波方式	正向、負向、全波、射頻（RF）
報警器	兩路硬件驅動實時報警信號，可選：進波報警、失波報警、zui小厚度報警、DAC曲線報警，報警信號可選蜂鳴器（聲）、發光二管（光）方式
顯示屏	5.7"高分辨率TFT彩色液晶顯示屏，點陣數640×480
脈沖移位	-7.5～3000μs
探頭零值	0～999.9μs
脈沖重復頻率	25～1000Hz，自動、手動兩種調節方式
垂直線性誤差	≤3%
水平線性誤差	≤0.1%
靈敏度余量	≥63dB (200Φ2平底孔)
分辨率	≥36dB
動態范圍	≥32dB
抑制	(0～90)%，不影響線性與增益
RF輸出阻抗	50Ω
同步采集輸出模式	集電開路（OC門）
電噪電平	<10%
接口	C6探頭接口（可選為Q9接口） USB HOST LAN網絡接口
電源	大容量鋰電池，無記憶效應，連續工作6小時以上；內置充電器(可另購外接充電器)；交流：220V
環境溫度	-30～50℃
相對濕度	20％～95％RH
重量	1.4kg(含電池)
體積（高×寬×厚）	240mm×172mm×44mm
