產品說明

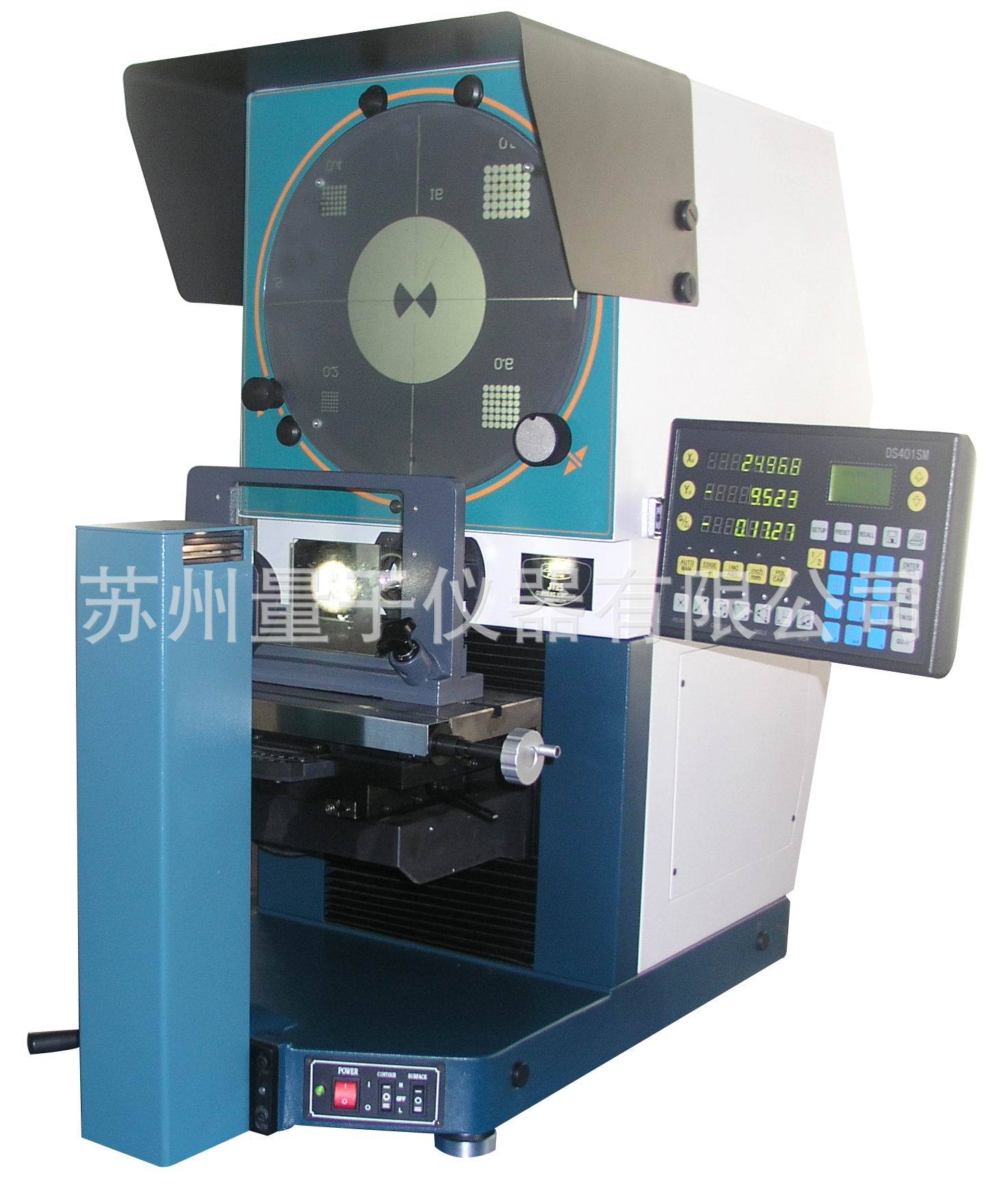

新天臥式投影儀jt-25

用途：新天臥式投影儀是光、機、電、算一體化的測量儀器，廣泛地應用于機械制造業、儀器儀表業、鐘表行業和電子行業等有關廠礦的計量室和車間，能地檢測各種形狀復雜工件的輪廓和表面形狀。例如：樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀、絲攻等各種刀具、工具和零件。

產品特點
產品結構通用性強，外形美觀，操作方便；
工作臺升降傳動采用進口V型直線導軌，傳動輕便、舒適；
透反射照明強度分高低兩檔可調，適應于不同工件的測量要求；
光學系統品質優良，物鏡成像清晰，放大倍率準確；
反射照明采用光纖傳輸，體積小、照度高，使用方便；
工作臺選用鑄鋁加工，重量輕；
儀器測量精度高，性能穩定可靠。

技術參數
投影屏尺寸：φ350mm
投影屏旋轉范圍：0°～360°
旋轉角度顯示當量：1′
旋轉角度準確度：4′
工作臺尺寸（mm）：400×150
Ｘ坐標行程（mm）：0～200 顯示當量0.001mm
Ｙ坐標行程（mm）：0～80（調焦）
Ｚ坐標行程（mm）：0～150 顯示當量0.001mm
Ｘ、Ｙ坐標測量準確度：
（3+L/75）μm，其中L為被測長度，單位mm
工作臺zui大承重：15kg
透射照明：24V、150W鹵鎢燈
反射照明：24V、150W鹵鎢燈(帶反射杯)

物鏡

放大倍率	10×	20×	50×	100×
物方線視場（mm）	φ35	φ17.5	φ7	φ3.5
物方工作距離（mm）	88.376	81.375	54	44.9

輪廓放大率誤差：0.08％
環境要求：室溫：20℃±5℃
相對濕度不應超過60%
儀器外形尺寸（mm）：687×443×942
儀器重量：150kg
電源說明：儀器額定電壓為220V/110V
　　　頻率50HZ/60HZ，額定功率440W
數顯表功能：
多點采集確定直線和圓
各幾何元素預置設定
以組合方式確定各幾何元素
具有坐標旋轉、平移功能
Z軸可設定為傳感器長度或編碼器角度值
坐標、直角坐標轉換功能
具有誤差修正功能
RS232輸出功能
打印頁面輸出功能
停電記憶功能
各幾何元素可儲存、調用
