超聲波水位計
技 術 使 用 說 明 書
1.概述
DY.YDJ-4型超聲波水位計是以超聲波技術與現代數字微處理技術為基礎，內置GPRS無線通訊模塊的遙測技術產品。該儀器主芯片采用進口工業級單片機，數字溫度補償和超寬電壓輸入穩壓等數十塊相關專用集成電路，具有精度高、低功耗、性能穩定、能夠實現隱匿性安裝等特點，是專門針對野外應用而研制的，數據終端數據傳輸采用GPRS模塊通過可靠的APN網絡傳送到數據中心，數據中心采用先進的GPRS路由能實時接收水位信息，并存儲到服務器數據庫，信息中心軟件功能強大具有綜合信息管理功能，并能夠提供水位預警，數據實時招測等功能，極大的提高了水位測量的效率，可全面實現無人值守。
1.1產品特點
● 功耗低，在工作中可自動關閉液晶顯示；
● 測量結果可直接在探頭上顯示；
● 具有兩種測量方式（增值和差值）選擇，滿足不同測量要求；
● 高集成度、縮小儀器體積尺寸便于野外安裝應用以及防盜損；
● 采用GPRS通訊方式進行遠程數據傳輸；
● 采用節電模塊，選配大容量電池可實現長時間野外自動工作，無需維護；
● 采用高性能的鐵電存儲數據，能現場保存測量數據，防止數據丟失；
1.2技術參數
量程：0-15m
盲區：<0.06- 0.35m（根據量程有差異）
精度:±0.3％×zui大量程
顯示分辨率：1mm
傳感器外形尺寸：Φ83×122×Φ65mm
數據輸出方式：GPRS無線數據傳輸
工作電壓：DC12V-24V
功耗<1.5W
2.產品功能
采用太陽能供電方式，有持續穩定的供電，不會由于電瓶電量耗盡造成測量數據漏測漏報，管理中心可隨時招測查看現場實時數據，主要應用于市電不容易接入的站點。
DY.YDJ-4型遠程遙測水位計具有現場數據存儲功能，采用高性能的鐵電存儲模式。儀器實施測量時，測量數據不僅通過GPRS模塊遠程傳送到控制中心的數據庫，并且將數據復制備份至儀器內部設置的鐵電中存儲，以免在GPRS信號中斷或者傳輸過程中出現數據丟包的情況下，保持數據的連續性和完整性。
3、基礎建設

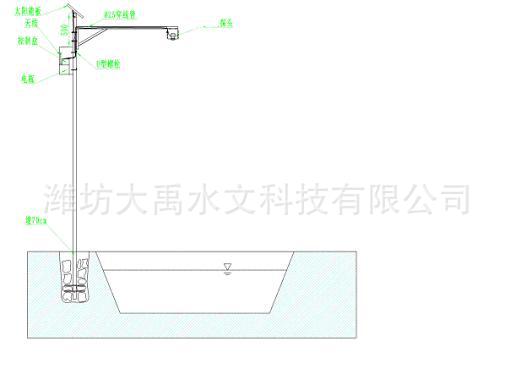

選擇合適的測量點，滿足測量的水工要求以及有無信號（GPRS數據傳輸所必備條件），不同的現場條件，提供安裝方式供參考：
4、儀器裝配調試
4.1儀器接線

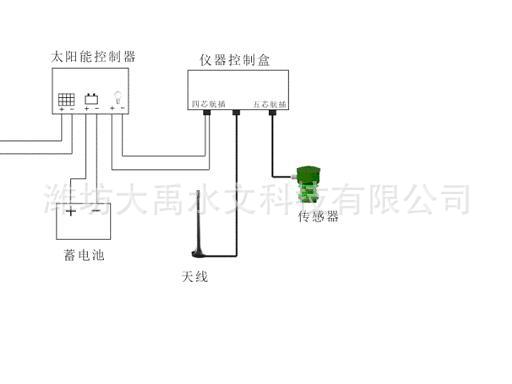

儀器接線示意圖
4.2超聲波傳感器安裝要求和參數設置
A鍵：菜單及翻頁鍵
B鍵：開關顯示、移位、保存鍵
C鍵：顯示選擇(量值)及參數設置鍵
●超聲波傳感器安裝
1、將超聲波探頭安裝在配套的PVC固定盤上，固定盤水平放置于靜水管上端口，傳感器必須垂直向下，以保證測量數據的準確性。
2、測量傳感器口到渠道底部的距離B
3、超聲波測量應用模式選擇
差值模式時，B（bAd）為罐底至物位儀探頭端面的總高度，A為探頭端面到液面的距離，D為液面的高度，即D= B（bAd）-A，使用此功能時物位儀顯示值為液面的高度（D）；
增值模式時B（bAd）=0，使用此功能時物位儀顯示值為物位儀探頭端面到液面的距離（A）。
●傳感器參數設置
參數設置分為兩種模式：

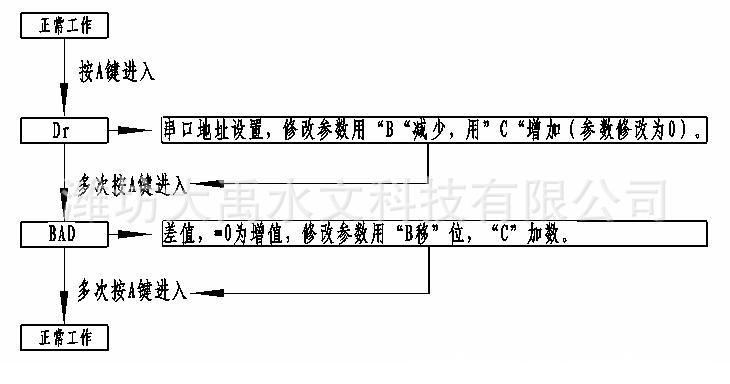

a、傳感器通電設置模式

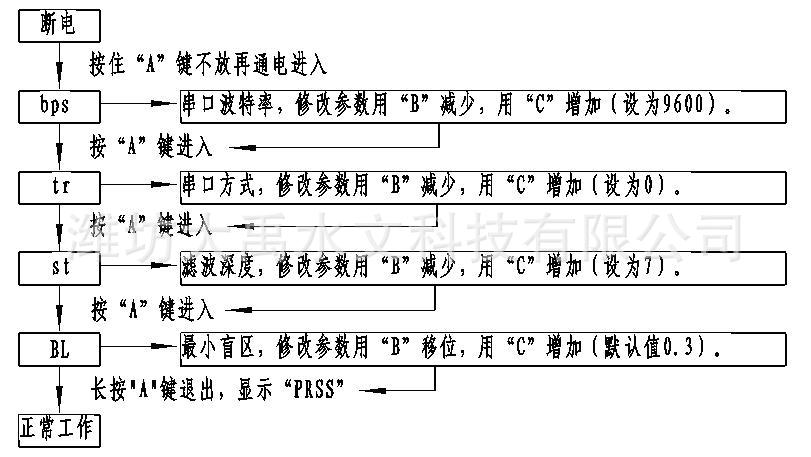

b、傳感器通電前設置模式

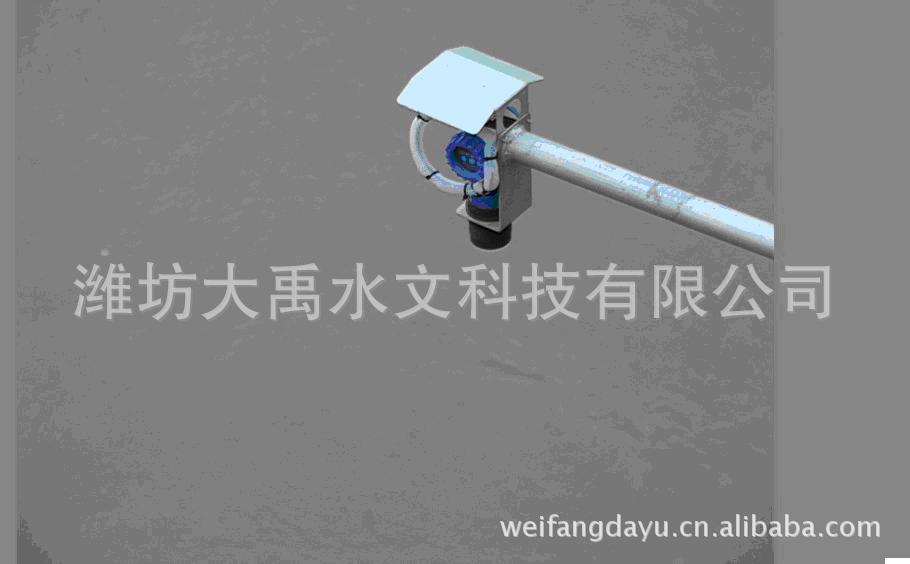

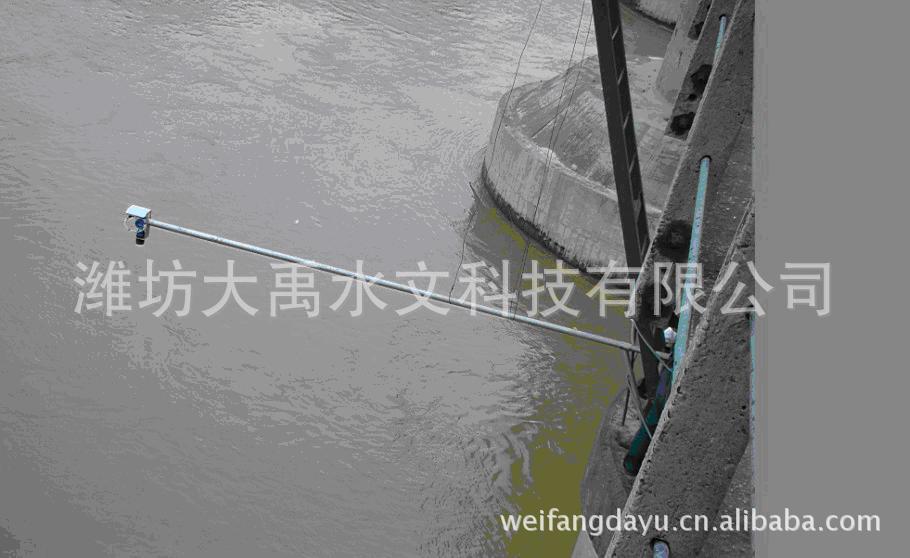

5、安裝現場圖片
