價格:電議
所在地:上海
型號:D671X
更新時間:2014-06-06
瀏覽次數:1382
公司地址:上海市奉賢區金匯鎮金碧路358號
![]()
陳仁干(先生) 銷售部
上海川滬閥門有限公司是一家專業制造、研發各類自控閥及其它通用閥門產品的企業,其前身是上海閥門十廠,是一家集科研開發、設計咨詢、生產、銷售于一體的經濟實體企業;多年來公司承蒙各級領導及廣大新老客戶的關心和支持,取得了不斷發展。改制后,新廠房坐落于上海市奉賢區金匯工業園區,公司在這些年的發展過程中見證了中國控制閥進步與完善,同時也在這個過程中不斷消化吸收國內外控制閥產品的新技術、新經驗,不斷進步,銳意創新,形成了有著自己鮮明特色的控制閥產品系列。
近年來又根據市場需求,根據ISO9001國際質量體系認證標準開發出一系列適應復雜工況的工新產品,并成功應用于石油、化工、環保、電力、冶金、造紙、給排水、輕工等廣泛的領域,得到廣大用戶的一致認可!
上海川滬閥門有限公司擁有一支長期從事控制閥研究開發、制造及工程設計應用的專業隊伍,有著一整套先進的加工設備和完善的產品檢測流程,運用國內領先的控制閥設計軟件,不斷開發出適應新形勢、新需求的控制閥產品。產品貫徹ISO9001質量體系標準,嚴把質量關,使每一件產品都成為精品。
本公司調節閥(自控閥)系列產品主要有:電動調節閥、氣動調節閥、電動球閥、氣動球閥、電動蝶閥、氣動蝶閥、自力式調節閥、電磁閥、電動閘閥、氣動閘閥、電動截止閥、氣動截止閥、切斷閥等多種系列。通用工藝閥產品系列主要有:閘閥、球閥、蝶閥、截止閥、止回閥、安全閥、減壓閥、旋塞閥、平衡閥、針型閥、柱塞閥、過濾器、襯膠閥、水力控制閥等多種系列。也可為客戶訂制非標系列產品,用戶的需求就是我們努力的方向!
為用戶提供全程、全方位服務的公司宗旨,使您在擁有一個好產品的同時更擁有放心的服務。從選型到售后,我們可為您提供控制閥一站式解決方案。
專業、快捷、及時的售后服務,使用戶免除后顧之憂,并獲得投資回報率的最優化。
本著“科技創新,節能環保”的服務理念,上海川滬閥門有限公司傾力打造國產控制閥精品品牌,并愿與各界朋友攜手共進,共創大業!
上海川滬閥門有限公司 地址:上海市奉賢區金匯鎮金碧路358號
聯系人:陳仁干 先生 手機:
電話:;
傳真:
MSN: 郵箱:
![]() |
![]() |
|---|---|

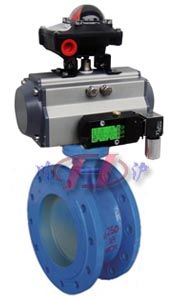

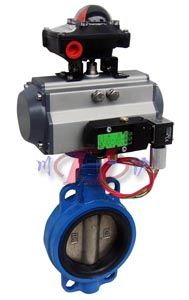

| 氣動軟密封蝶閥 (法蘭式) | 氣動軟密封蝶閥 (對夾式) |
川滬牌氣動軟密封蝶閥亦屬中線軟密封蝶閥,是管線優先選用的常規蝶閥,具有結構簡潔,流阻系數小,流量特性趨于直線,不會滯留雜物。且重量輕,安裝方便,驅動扭矩較小的優點。氣動軟密封蝶閥既可作切斷介質用,又可作調節介質的流量用。閥體密封圈分丁晴橡膠、四氟橡膠,泄露量可達零。選用不同材料的零件,配用不同材料的密封圈,可適應不同的介質、工況,使成本與性能達到效果。氣動軟密封蝶閥適用于溫度≤120℃或≤150℃,公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)狻⒋啊⑺姟⒁苯稹⒛茉聪到y(tǒng)以及輕紡等行業,特別適用于泄露量要求較高、有腐蝕性的場合,作調節流量和截流介質。
1、小巧輕便,容易拆裝及維修,并可在任意位置安裝。
2、結構簡單、緊湊,操作扭矩小,90°回轉開啟迅速。
3、流量特性為直線,調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構,克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型,提高了密封性能及延長了閥門的使用壽命,帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
6、密封件可更換,且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類。
8、氣動軟密封蝶閥可設計成法蘭連接和對夾連接。
| 閥體形式 | 直通鑄造蝶閥 |
|---|---|
| 公稱通徑 | DN50~1000mm |
| 公稱壓力 | PN1.0、1.6 MPa |
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 | 法蘭式、對夾式 |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓蓋壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| 閥板形式 | 垂直板式(蝶形) |
|---|---|
| 流量特性 | 線性 |
| 執行器型號 | GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 400~700KPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30~+70℃ |
| 作用形式 | 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
![]() |
![]() |

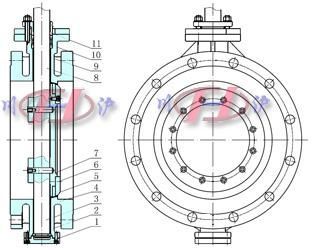

| 氣動軟密封蝶閥閥體結構圖 (法蘭式) | 氣動軟密封蝶閥閥體結構圖 (對夾式) |
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M | 1 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
|---|---|---|---|---|---|
| 2 | 下軸套 | 銅合金、304、316 | 2 | 密封圈 | NBR丁晴橡膠、PTFE、尼龍 |
| 3 | 下閥軸 | 2Cr13、304、316、316L | 3 | 下軸套 | 銅合金、304、316 |
| 4 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M | 4 | 閥桿 | 2Cr13、304、316、316L |
| 5 | 密封圈 | NBR丁晴橡膠、PTFE、尼龍 | 5 | 蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 6 | 壓板 | HT200、WCB、CF3、CF3M、CF8、CF8M | 6 | 上軸套 | 銅合金、304、316 |
| 7 | 蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | 7 | 填料 | 聚四氟乙烯/柔性石墨 |
| 8 | 上閥軸 | 2Cr13、304、316、316L | 8 | 填料壓套 | 25、35、304、316 |
| 9 | 上軸套 | 銅合金、304、316 | 注:在環境較苛刻場合亦可根據客戶現場要求特定材質。 | ||
| 10 | 填料 | 聚四氟乙烯/柔性石墨 | |||
| 11 | 填料壓套 | HT200、WCB、CF3、CF3M、CF8、CF8M | |||
| 回差 | 帶定位器:小于全行程的2% |
|---|---|
| 基本誤差 | 帶定位器:小于全行程的±2% |
| 泄露量l / h | 符合ANSI B16.104 IV級標準 |
| 可調范圍R | 50:1 |
| 公稱通徑DN(mm) | 50-1800 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低壓氣密試驗 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品及有腐蝕性介質等 | ||||
![]() |
|---|

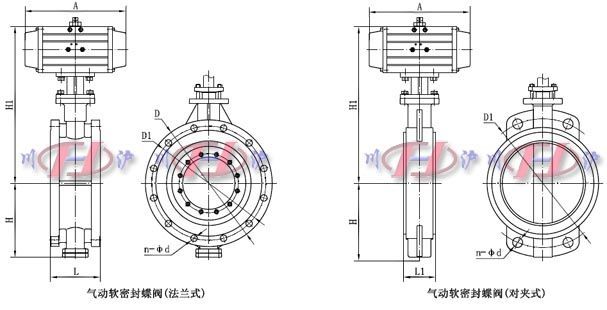

| 公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 | |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 | |
| H | 法蘭式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
| 對夾式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 | |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 | |
| H1 | 根據所配執行機構而定 | ||||||||||||||||||
| A | 根據閥門所需力矩而定,配置機型不同,外形尺寸也不相同 | ||||||||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 | |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 | |
注:以上參數均為PN1.6MPa為準,其他壓力等級請咨詢公司技術部,表中尺寸為不帶標準附件數據,另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取新數據。
