產品說明
溫州圣萊爾不銹鋼三片式高平臺氣動三片式螺紋球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。
■溫州圣萊爾不銹鋼三片式高平臺氣動防火、防靜電設計
■溫州圣萊爾不銹鋼三片式高平臺氣動閥桿防爆出裝置
■溫州圣萊爾不銹鋼三片式高平臺氣動閥球上設計有壓力平衡孔
■溫州圣萊爾不銹鋼三片式高平臺氣動雙層閥桿填料與對壓碟型彈片裝置
◇溫州圣萊爾不銹鋼三片式高平臺氣動氣動三片式球閥附件選項
回訊器：也叫限位開關，遠程反饋開關信號(防爆)
電磁閥：雙作用選二位五通、單作用選二位三通(防爆)
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能
備注: 氣缸參數請另參考所選配的氣動執行器資料
◇溫州圣萊爾不銹鋼三片式高平臺氣動氣動三片式球閥 參數
| 驅 動 |
壓縮空氣5～7bar(可帶手輪) |
| 公稱通經 |
15～100mm |
| 公稱壓力 |
1.6～6.3MPa |
| 適用溫度 |
PTFE:-29～+178℃ |
| EK:-29～+250℃ |
| 連接方式 |
螺紋 |
| 閥結構 |
三塊式 |
| 閥體材質 |
316L、316、304、304L碳鋼 |
| 閥球材質 |
316L、316、304L、304 |
| 密封材質 |
PTFE 、EK |
| 適用介質 |
氣體、水及油類等 |
| 可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
◇溫州圣萊爾不銹鋼三片式高平臺氣動氣動三片式球閥設計標準
| 三塊式 |
測試檢驗 |
API598，EN12266 |
| 螺紋接端 |
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203 |
| 對焊接端 |
ASME B16025 |
| 套焊接端 |
ASME B16.11 |
| 閥蘭接端 |
ASME B16.5 DIN2542～2545 JIS B2238 |
| 兩塊式 |
測試檢驗 |
API598，EN12266 |
| 螺紋接端 |
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203 |
◇溫州圣萊爾不銹鋼三片式高平臺氣動氣動三片式球閥 主要零部件材料
序號
NO |
零件名稱
Accessory name |
材質
Material |
| 1 |
螺栓
Stud |
不銹鋼304
Stainless Steel304 |
| 2 |
接頭
Connector |
不銹鋼CF8、CF8M
Stainless Steel CF8、CF8M |
| 3 |
閥座
Seat |
PTFE |
| 4 |
球體
ball |
不銹鋼304、316
Stainless Steel304、316 |
| 5 |
閥體
Body |
不銹鋼CF8、CF8M
Stainless Steel CF8、CF8M |
| 6 |
螺母
Nut |
不銹鋼304
Stainless Steel304 |
| 7 |
閥桿
Stem |
不銹鋼304、316
Stainless Steel304、316 |
| 8 |
墊片
Gasket |
PTFE |
| 9 |
填料
Packing |
PTFE |
| 10 |
壓蓋
Gland |
不銹鋼304、316
Stainless Steel304、316 |
| 11 |
支架
Yoke |
不銹鋼CF8
Stainless Steel CF8 |
| 12 |
連接套
Connecting Set |
不銹鋼304、316
Stainless Steel304、316 |

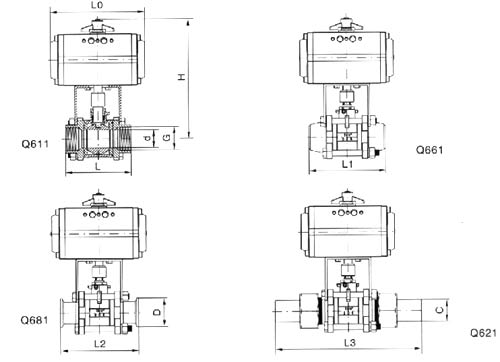

◇氣動球閥主要外形及連接尺寸 Q611F
溫州圣萊爾不銹鋼三片式高平臺氣動
| DN |
外形連接尺寸
Connecting Flange Size |
| DN |
in |
d |
L |
G |
L1 |
L2 |
D |
L3 |
C |
L0 |
H |
| 15 |
1/2 |
15 |
73 |
1/2″ |
81 |
85 |
34 |
175 |
22 |
140/178 |
62/75 |
| 20 |
3/4 |
20 |
85 |
3/4″ |
92 |
100 |
50.5 |
190 |
28 |
140/178 |
62/75 |
| 25 |
1 |
25 |
91 |
1″ |
103 |
115 |
50.5 |
200 |
33 |
140/214 |
62/91 |
| 32 |
11/4 |
32 |
112 |
11/4″ |
123 |
130 |
50.5 |
230 |
40 |
164/214 |
75/91 |
| 40 |
11/2 |
40 |
120 |
11/2″ |
136 |
150 |
50.5 |
|
|
164/246 |
75/101 |
| 50 |
2 |
50 |
147 |
2″ |
155 |
180 |
64 |
|
|
190/295 |
91/112 |
| 65 |
21/2 |
65 |
168 |
21/2″ |
190 |
230 |
77.5 |
|
|
210/340 |
101/127 |
| 80 |
3 |
80 |
204 |
3″ |
220 |
260 |
91 |
|
|
247/398 |
112/139 |
|
|
| POLOVO Q641F氣動法蘭不銹鋼球閥 |
| POLOVO Q644F Q645F 氣動三通球閥 法蘭式T型 L型 |
| POLOVO Q614F Q615F 氣動三通球閥 內螺紋式 T型 L型 |
| POLOVO Q672F 氣動薄型對夾球閥 |
| POLOVO Q641F 氣動三片式法蘭球閥 |
| POLOVO Q681F 氣動UPVC球閥 |
| POLOVO Q673H 氣動V型調節閥 |
| POLOVO Q641F 氣動襯氟球閥 |
| POLOVO Q611F 氣動高壓球閥 |
| POLOVO Q681F 氣動三片式卡箍球閥 |
| POLOVO Q611F 氣動二片式不銹鋼球閥 |
| POLOVO Q647F 氣動大口徑固定球閥 |
| POLOVO Q641F 氣動調節球閥 |
| POLOVO Q671F 氣動超短保溫球閥 |
POLOVO Q641F 氣動高壓法蘭球閥
氣動三片式球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。
編輯本段溫州圣萊爾不銹鋼三片式高平臺氣動產品概述
氣動三片式球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的
比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。 編輯本段分類與特點
氣動球閥有O型球閥和V型球閥之分。O型球閥采用浮動式結構，球芯為鑄件，外表鍍硬鉻處理，閥座采用增強聚四氟乙烯材料，流道口與管道口徑相同，流通能力大，流阻小，關閉時無泄漏，一般做開關閥使用，特別適用于高粘度、含纖維、顆粒狀介質；V型球閥采用固定式結構，球芯上開有V型切口，可實現比例調節，流量特性為近似等百分比。根據工藝設備不同可選用氣動或電動執行機構，分別組成氣動球閥和電動球閥，其中氣動球閥如要實現比例調節須配閥門定位器，電動球閥如要實現比例調節須選電子式電動執行機構或配伺服放大器等。從材質上,可以分為:碳鋼球閥,不銹鋼304球閥,316球閥和銅球閥用應用上,可以分為:高壓球閥和低壓球閥高壓氣動球閥: 主要應用在石油、天然氣、液壓油、工程機械等行業低壓氣動球閥：主要應用在介質為水等腐蝕性管路上！
|
