HH-LUGB 水蒸汽流量計

淮安市恒輝儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇淮安市

型號：HH-LUGB

更新時間：2021-04-23

瀏覽次數：1332

公司地址：江蘇省金湖縣工業園區

18915186356 許潔(女士) 銷售

點擊查看聯系電話在線詢價

產品簡介

一、水蒸汽流量計工作原理：在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門

公司簡介

江蘇恒輝儀表有限公司坐落于碧荷飄香、風景秀逸、人杰地靈的江蘇水鄉---金湖。

在國內電力、化工、煤炭、水泥和鋼鐵等行業中的多項工程提供成套服務，其產品有：各種型號的熱電偶，熱電阻，智能壓力變送器、智能數顯表、電磁流量計、旋進旋渦氣體流量計、渦街流量計和超聲波流量計等相關產品。

展開

產品說明

一、水蒸汽流量計工作原理：

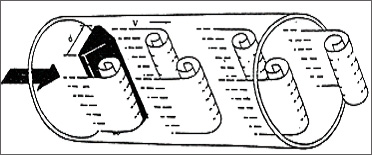

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街，如圖(一)所示。

圖(一)旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:

f=St.V/〔(1-1.25d/D)d〕

式中：f－發生體一側產生的卡門旋渦頻率

St－斯特羅哈爾數

V－流體的平均流速

d－柱體流面寬度

D-管道內徑

在漩渦發生體中裝入電容檢測探頭或壓電檢測探頭及相應匹配電路，即可構成電容檢測式渦街流量/傳感器或壓電檢測式渦街流量傳感器。

圖(二)

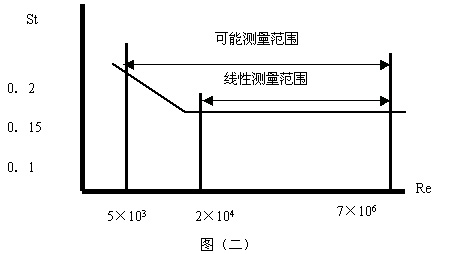

在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。

Q＝3600f/K或M=ρ3600 f/K

式中：K＝儀表常數(1/m³)。

M=質量流量

Q＝體積流量(m³/h)

ρ=介質密度(kg/m³)

F=頻率Hz

Q＝體積流量(m³/h)

ρ=介質密度(kg/m³)

F=頻率Hz

二、渦街流量計測量特點：
我公司生產的HH-LUGB系列渦街流量計可在很寬的流量范圍內測量氣體、液體和在蒸汽的流量而不受物理性質的影響。
不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
安全防爆，適用于惡劣環境。
無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
穩壓補償一體化設計。
電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
同時顯示流量值與累計流量值，不必輪流切換。
采用抗振探頭，有效消除外界振動影響。
電路采用表面貼裝工藝，結構緊湊，可靠性高。
采用分體式信號轉換器，電纜長10米。
量程比寬達20:1。
整體結構設計合理，動態測量范圍寬，壓力損失小。
分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
三、水蒸汽流量計產品：
1、新一代渦街流量計，具有精度高、抗振動、抗干擾、維護方便的特點，適合于各種使用蒸汽、氣體工況下的流量計量。
2、渦街流量傳感器和流量顯示儀及補償方式合稱為渦街流量計。渦街流量計則為蒸汽流量計的典型代表。
3、渦街流量傳感器是利用卡門渦街原理和現代電子技術而設計制造的一種具有高度可靠性、優良的技術性能指標、良好的介質適應性和通用性的流量儀表。
四、水蒸汽流量計技術參數：
1、測量介質：氣體、液體、蒸氣
2、口徑規格法蘭卡裝式口徑選擇25,32,50,80,100
3、法蘭連接式口徑選擇100,150,200
4、流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍液體、氣體流量測量范圍見表2；蒸氣流量范圍見表3
5、測量精度1.0級1.5級
6、被測介質溫度:常溫–25℃～100℃
7、高溫–25℃～150℃-25℃～250℃
8、輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V
9、脈沖占空比約50%,傳輸距離為100m
10、脈沖電流遠傳信號4～20 mA,傳輸距離為1000m
11、儀表使用環境溫度:-25℃～+55℃濕度:5～90% RH50℃
12、材質不銹鋼, 鋁合金
13、電源DC24V或鋰電池3.6V
14、防爆等級本安型iaIIbT3-T6
15、防護等級IP65
五、水蒸汽流量計產品應用：渦街流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣、氫氣、天然氣、煤氣等) 、水和液體(如：水、汽油、酒精、苯類等)的計量和控制
六、渦街流量計選型表：

代號	通徑	流量范圍㎡/h
HH-LUG-25	DN25	1~12(液體)		10～100(氣體)
HH-LUG-32	DN32	1.5~23(液體)		15~150(氣體)
HH-LUG-40	DN40	2.4~32(液體)		22.6~150(氣體)
HH-LUG-50	DN50	4~50(液體)		35~350(氣體)
HH-LUG-65	DN65	6.3~184(液體)		60～600(氣體)
HH-LUG-80	DN80	10~130(液體)		90~900(氣體)			注：1.蒸汽流量請查看表3
HH-LUG-100	DN100	20~200(液體)		140~1400(氣體)			2.DN250～DN600可按客戶要求訂貨
HH-LUG-125	DN125	31~310(液體)		220～1450(氣體)			3.DN300以上口徑推薦使用插入式渦街流量計可定制
HH-LUG-150	DN150	45~450(液體)		300~3000(氣體)
HH-LUG-200	DN200	80~800(液體)		550~5500(氣體)
HH-LUG-250	DN250	150~1500(液體)		880～8800(氣體)
HH-LUG-300	DN300	200~2000(液體)		1300～13000(氣體)
HH-LCG-300	DN300	100~1500(液體)		1560～15600(氣體)
HH-LCG-400	DN400	180~3000(液體)		2750～27000(氣體)
HH-LCG-500	DN500	300~4500(液體)		4300～43000(氣體)
HH-LCG-600	DN600	450~6500(液體)		6100～61000(氣體)
HH-LCG-800	DN800	750~10000(液體)		11000～110000(氣體)
HH-LCG-1000	DN1000	1200~1700(液體)		17000～170000(氣體)
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出(二線制)
		F2	4-20mA輸出(三線制)
		F3	RS485通訊接口
		F4	頻率輸出
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號	連接方式
				L1	法蘭卡裝式
				L2	法蘭連接式
				L3	插入式
					代號	功能2
					E1	1.0級
					E2	1.5級
					T1	常溫
					T2	高溫
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					D1	內部3.6V供電
					D2	DC24V供電
					B1	不銹鋼
					B2	碳鋼

七、水蒸汽流量計安裝與使用：

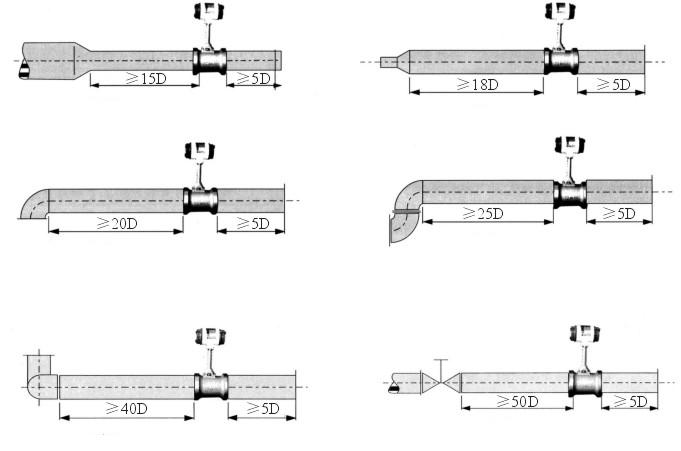

渦街流量計的安裝要求有一定的前后直管段，常見情況如下(D為管道的直徑)：

管道情況	上游	下游
同心收縮管全開閘閥	15D	5D
90℃直角彎頭	20D	5D
同平面二個90℃彎頭	25D	5D
半開閘閥調節閥	50D	5D
不同平面二個90℃彎頭	40D	5D
帶整流管束	12D	5D

安裝條件
1.傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游和下2游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。
2.安裝液體傳感器的附近管道內應充滿被測液體。
3.傳感器應避免安裝在有強烈機械振動的管道上。
4.直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差要≤3%，并不超過5mm。
5.被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
傳感器應避免安裝在有較強電磁場干擾、空間小和維修不方便的場合。
八、渦街流量計安裝示意圖：
