D373H 不銹鋼對夾式硬密封蝶閥

永嘉縣雙德閥門公司

會員指數：

企業認證：

價格：電議

所在地：浙江溫州市

型號：D373H

更新時間：2016-10-22

瀏覽次數：1032

公司地址：溫州市永嘉縣甌北鎮浦一工業區

13696023832 母小龍(先生) 銷售

點擊查看聯系電話在線詢價

產品簡介

D373H不銹鋼對夾式硬密封蝶閥的詳細資料： D373H不銹鋼對夾式硬密封蝶閥

公司簡介

　　永嘉縣雙德閥門有限公司是一家集閥門研發，生產，銷售，售后為一體的綜合性高新技術企業。坐落于“中國泵閥之鄉”---永嘉縣甌北鎮。

?? 永嘉縣雙德閥門有限公司以溫州銷售中心向全國各地輻射，并計劃拓展到東南亞和美國日本等國際市場，以此編織一張富有挑戰性的全球營銷網絡。公司秉承“立足溫州”“服務全球”，以中國泵閥之鄉---甌北為立足點，以高科技為依托，以科技成果快速產業化為己任，不斷開發科技含量高的泵閥類系列產品，以滿足國內外客戶的需求。在未來的時間里公司將抓住機遇，在產品系列化、產業多元化、經營規?；?、國際化的基礎上，使公司的品牌真正成為國內、國際上的知名品牌。

?? 永嘉縣雙德閥門有限公司主要研發生產：閘閥系列，截止閥系列，真空閥系列，刀形閘閥系列，球閥系列，蝶閥系列，止回閥系列，旋塞閥系列，減壓閥系列，水力控制閥系列，針型閥系列以及非標閥門等產品，分為軟密封和硬密封兩大類。閥門的主體材料有WCB、WC1、WC6、WC9、CF8、CF8M、CF3、CF3M、、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等；驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等；公稱通徑從DN10～3000及1/2"～40"；工作壓力從0.6～42.0MPa及150Lb～2500Lb；工作溫度-196℃～700℃。產品廣泛應用于電站、鍋爐、石油、化工、城建、醫藥、化肥、冶金、采礦等行業，部分產品已代替進口，應用于國家重點工程項目的關鍵設備上。

?? 永嘉縣雙德閥門有限公司從奉行“科技為本，質量取勝”的宗旨，始終秉承“認真、誠信、創新、效果”的經營理念，以優質的服務，上乘的產品，打造一流的品牌，使你買得放心，用得滿意。我們竭誠歡迎國內外廣大客戶前來洽談交流產品技術及質量，開展卓有成效的合作。

??????????????????????????????????????????????????????????????????????????這一路走來......??

????????????????????????????????????????????????????????????????????????? 總有些關懷值得感激！

展開

產品說明

D373H不銹鋼對夾式硬密封蝶閥的詳細資料：

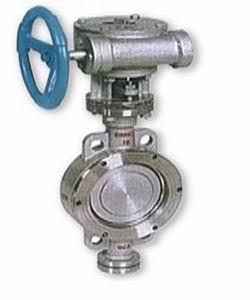

D373H不銹鋼對夾式硬密封蝶閥

一、不銹鋼對夾式硬密封蝶閥產品概述

　　我公司引進能夠國外技術的基礎上，采用的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合GB/T13927-92閥門壓力試驗標準。

二、不銹鋼對夾式硬密封蝶閥特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

三、不銹鋼對夾式硬密封蝶閥主要技術參數

公稱通經DN（mm）	50～2000
公稱藥理PN（MPa）	0.6	1.0	1.6	2.5
密封試驗（MPa）	0.66	1.1	1.76	2.75
強度試驗（MPa）	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

四、不銹鋼對夾式硬密封蝶閥主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

五、不銹鋼對夾式硬密封蝶閥采用標準

制造標準	JB/T 8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

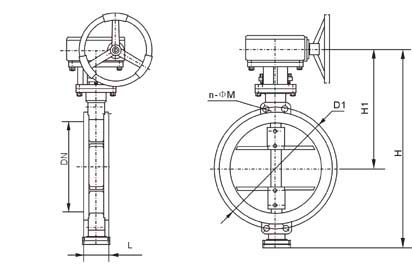

六、D373H-10/16/25/不銹鋼對夾式硬密封蝶閥主要外形連接尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（單位:mm）

公稱通經（DN）	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	350	112	125	Ф18	125	Ф18	125	Ф18
65	46	370	115	145	Ф18	145	Ф18	145	Ф18
80	49	380	120	160	Ф18	160	Ф18	160	Ф18
100	56	420	138	180	Ф18	180	Ф18	190	Ф23
125	64	460	164	210	Ф18	210	Ф18	220	Ф27
150	70	555	175	240	Ф23	240	Ф23	250	Ф27
200	71	605	208	295	M20	295	M20	310	M24
250	76	680	243	350	M20	355	M24	370	M27
300	83	800	283	400	M20	410	M24	430	M27
350	92	835	310	460	M20	470	M24	490	M30
400	102	915	340	515	M24	525	M27	550	M33
450	114	960	380	565	M24	585	M27	600	M33
500	127	1020	410	620	M24	650	M30	660	M33
600	154	1225	470	725	M27	770	M33	770	M36
700	165	1355	550	840	M27	840	M33	875	M39
800	190	1470	640	950	M30	950	M36	990	M45
900	203	1545	710	1050	M30	1050	M36	1090	M45
1000	216	1795	770	1160	M33	1170	M39	1210	M52
1200	254	1965	890	1380	M36	1390	M45	1420	M52
