產品說明

零序電流互感器、高低壓電壓互感器行程開關微動開關熔斷器、隔離開關、刀開關

LMZ1-0.5電流互感器

;

一、適用范圍

LMZ1-0.5電流互感器為穿心母線型電流互感器，供額定頻率為50HZ，電壓為0.5KV及以下的交流線路中測量電流、電能及繼電保護之用。

二、標準與認證

標準：GB 1208-2006
認證證書：CMC浙制03820196

三、結構特征

本型互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞;
中間窗口供母線穿繞使用，下部有底座，供固定安裝之用;
本型互感器外部為不飽和樹脂緣澆注而成.

四、主要技術參數

準確級：0.5級
額定電壓：0.66KV
額定一次電流：5-3000A
額定二次電流：
額定負荷：（見表1）
允許在110%額定電流下長期運行
二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象。

五、使用環境條件

主要場所：戶內
環境溫度：-5～+40℃
環境濕度：相對濕度不大于80% ；
海拔：不超過1000m
大氣條件：無嚴重影響互感器緣的污穢及侵蝕性和爆炸性介質。

準確級額定電壓額定一次電流額定二次電流額定負荷耐壓

0.2級、0.5級、0.5S級 0.5KV 5-3000A （見表1） 3KV/1min

表1：LMZJ1-0.5額定負荷

型號電流比（A）穿心匝數（匝）額定負荷（VA）

0.2級 0.5級 0.5S級

LMZJ1-0.5 30 5 5-3.75 5-3.75 5-3.75

50 3 5-3.75 5-3.75 5-3.75

75 2 5-3.75 5-3.75 5-3.75

100 2 5-3.75 5-3.75 5-3.75

150 1 5-3.75 5-3.75 5-3.75

200 1 5-3.75 5-3.75 5-3.75

250、300 1 5-3.75 5-3.75 5-3.75

400、500 1 5-3.75 5-3.75 5-3.75

600-1200 1 10-3.75 10-3.75 10-3.75

1500-2500 1 15-3.75 15-3.75 15-3.75

3000 1 20-3.75 20-3.75 20-3.75

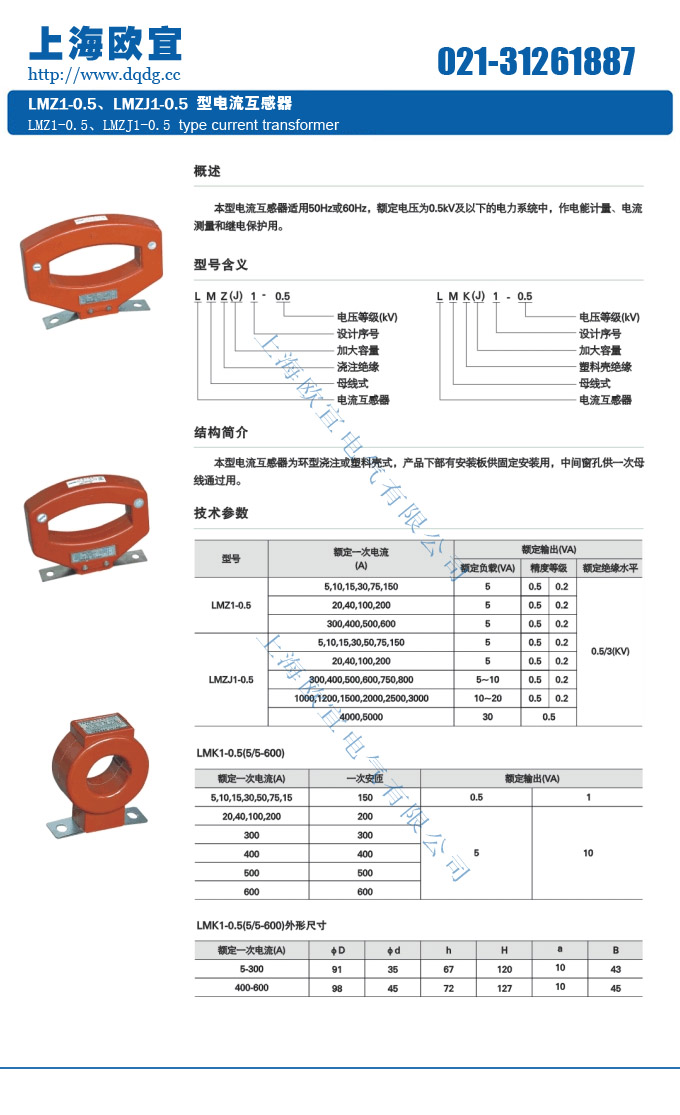

六、LMZ1-0.5型電流互感器的型號含義、外形及安裝尺寸圖

產品名稱：LMZ1-0.5電流互感器

型號：LMZ1-0.5

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細信息頁面。本頁LMZ1-0.5電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。另外可根據客戶需求，訂制非標產品。
