價格：電議
所在地：上海
型號：DF-96B
手機：13816682548
電話：021-65753080
更新時間：2014-07-29
瀏覽次數：2390
公司地址：上海市虹口區高陽路669號3號2802室
13816682548
馬士龍(先生) （來電時請說是從給覽網看到我的)

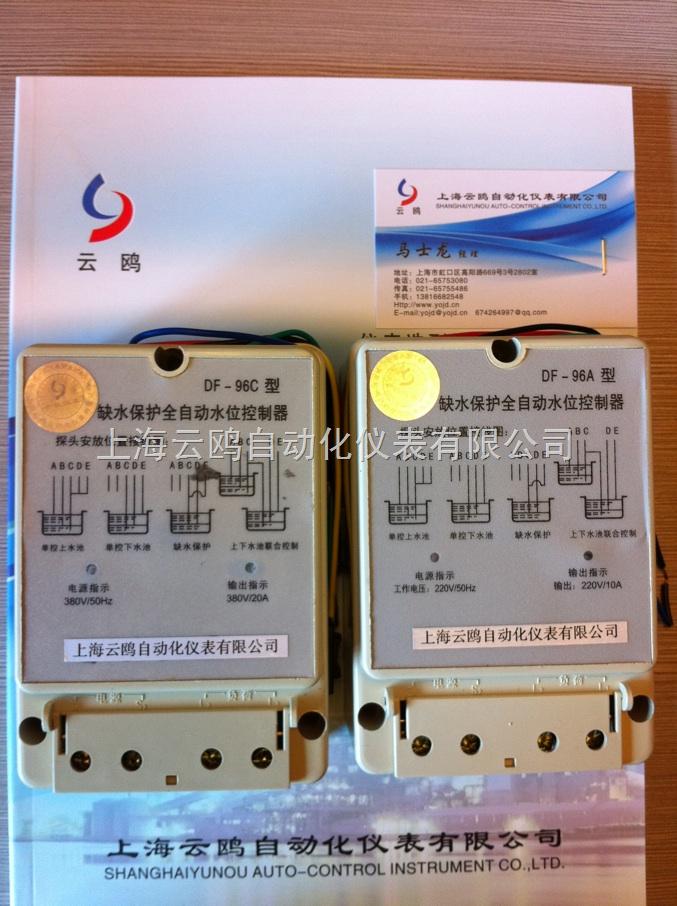

DF-96B液位控制器，DF-96B缺水保護全自動液位開關采用集成電路，并結合高層樓宇上、下水池(水塔)的水位分級提升進行設計，具有上下水池聯合控制、水池排水及缺水保護等功能，可自動實現水箱補水、排水，并有效防止水池水位過高溢出或溢出空轉損壞，是一種工業、家庭均適用的產品。
|
DF-96B液位控制器，DF-96B缺水保護全自動液位開關
|
|
|
水位控制器
|
|
|
工作電壓
|
AC220V/50Hz
|
|
外形尺寸
|
126×88×51mm
|
|
負載容量
|
AC220V/
|
|
重量
|
350g
|
|
性能特征
單控上水池控頭安裝
   (一)單控上水池控頭安裝說明安裝圖如圖一所示：
A(經線)—為上水池(水塔)上限液位控制點，水位上升達到A點水位，水與探頭接觸，水們控制器自動關泵；
B(藍線)—為上水池(水塔)下限液位控制點，水位下降到B點水位以下，水與探頭脫離接觸，上海云鷗儀表、水位控制器自動開泵，水池充水；
C(黑線)—為水池(水塔)地線，放在水池的zui低點與水池底部接觸；
D(綠線)、E(黃線)點并接到C。
(二)單控下水池(即排水池)探頭安裝說明安裝圖如圖二所示：
E—為下水池上限液位控制點，水們上升達到E點水位，水與探頭接觸，水位控制器自動開泵，水池排水；若不排水，則E點不接；
D—為下水池下限液位控制點，水位下降到D點水位，水與控頭脫離接觸，水位控制器自動關泵，水池停止排水；
C—為水池地線，上海云鷗儀表、放地水池的zui低點與水底部接觸；
A、B點不接。
(三)缺水保護探頭安裝說明安裝圖如圖三所示：
C、D點為水池下限水位控制點，水位下降到下限水位，C、D探頭之一與水面脫離接觸，水位控制器繼電器立即動作，切斷輸出，水泵停止工作；
E點與C點短接；
A、B點不接。
|
|||||||||||||||||||||||||||
|
(四)上下水池聯合控制探頭安裝說明安裝圖如圖三所示：
A—為上水池(水塔)上限液位控制點，水位上升達到A點水位，水與控頭接觸，水們控制器自動關泵；
B—為上水池(水塔)下限液們控制點，水位下降到B點水位以下，水與探頭脫離接觸，水位控制自動開泵，水池充水；
C—為上、下不池(水塔)公用在線，放在上、下水池的zui低點與水池底部接觸；
D—為下水池下限液位控制點，水位下降到D點水位，上海云鷗儀表、水與探頭脫離接觸，水位控制器自動關泵，水池停止排水；
E—為下水池上限液位控制點，水位上升到E點水位，水與探頭接觸，水位控制器自動開泵，水池排頭；若不排水，則E點不接。

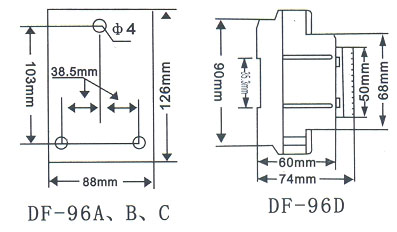

安裝尺寸
安裝使用其他說明
1、為確保液位控制器正常工作，安裝好后請再次檢查輸入輸出的接線、探頭連接線是否接觸可靠。可上、下移動探頭，使其接觸、脫離水面，模擬檢測水們控制器是否安裝正確且能按您的需要正常工作。
2、建議將各點探頭固定在水池內壁，以免探頭位置發生偏移導致水位控制器誤動作，(若水池壁為金屬，則除C點地線外不宜接在內壁，以免發生短路，導致水位控制器不能正常工作)。
3、按上述接線方法接好后，上海云鷗儀表、檢查產品右側的“手動/自動”開關(DF-96D無)，是否確能根據用戶需要手動開啟、關閉水泵，用后將其調整回“自動”位置，水位控制器進入工作狀態。
4、臨時需開啟、關閉水泵，請用水位控制器左側的“手動/自動”開關控制(DF-96D)型無手動開關。
5、為避免誤動作，請勿將產品安裝在潮濕、腐蝕及高金屬含量氣體的環境中。本產品采用集成電路，并結合高層樓宇上、下水池(水塔)的水位分級提升進行設計，具有上下水池聯合控制，水池排水及缺水保護等功能，上海云鷗儀表、可自動實現水箱補水、排水，并有效防止水池水位過高溢出或水泵空轉損壞，是一種工業、家庭均適用的產品。非常適合城鎮、村、學校、工礦企事業單位及家庭用水的水塔—水井供水工程，廣泛應用于印染、化工、食品、飲料、釀酒、制糖等行業
|
