產品說明
|
SWP-LED多路巡檢控制儀
|
|
| SWP-LED系列多路巡檢控制儀用于工業控制系統多測量點的巡回檢測、顯示和報警。 |
| 一、 主要特點 |
| 可選擇各輸入通道統一報警控制輸出(或統一變送輸出)或各輸入通道分別報警控制輸出(或分別變送輸出)。各通道統一報警控制輸出并且可選擇報警帶記憶(任一通道報警未解除將一直報警直至所有通道均無報警)或報警無記憶(巡回至有報警通道時輸出報警,巡回至無報警的通道時則不報警)。 |
| 二、 儀表外形及接線圖(以下為基本配線方式,特殊訂貨請參見隨機接線圖) |
|
型號
|
SWP-MD80系列
|

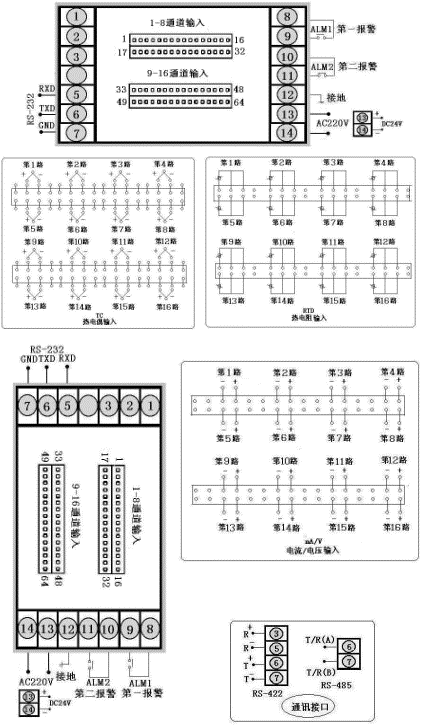

接 線 圖
|
| 儀表外形 |

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
 |
|
型號
|
SWP-MS80系列
|
| 儀表外形 |

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
SWP-MD808系列
|

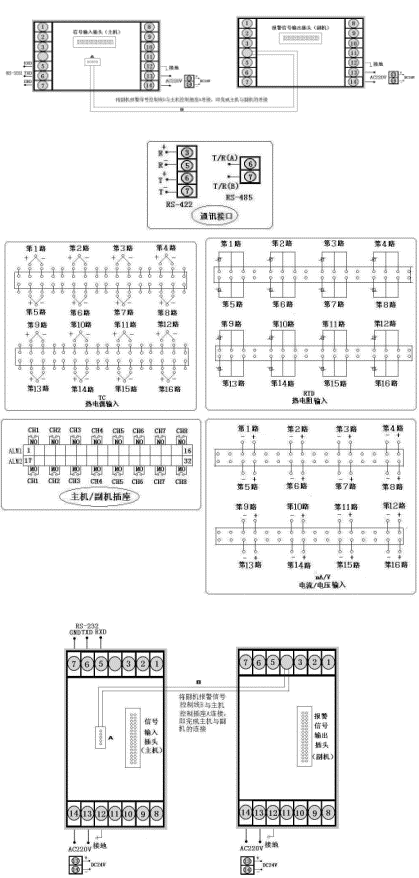

接 線 圖
|
| 儀表外形 |


儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
 |
|
型號
|
SWP-MS808系列
|
| 儀表外形 |

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
| 三、 SWP-LED系列多路巡檢測量控制儀型譜表 |
|
型 號
|
代 碼
|
說 明
|
|
SWP - M
|
□ □ □□- □ □ -□□ - □ □- □- □ |
智能多路巡檢控制儀 |
|
外形特征
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
160×80mm(橫式),80×160mm(豎式) |
|
控制作用
|
□□
|
|
|
|
|
|
|
|
參見"控制作用" |
|
通訊方式
|
□
|
|
|
|
|
|
|
參見"通訊方式" |
|
輸出方式
|
□
|
|
|
|
|
|
參見"控制輸出方式" |
|
輸入類型
|
□□
|
|
|
|
|
參見"輸入類型" |
|
一報警方式
|
□
|
|
|
|
參見"報警方式" |
|
第二報警方式
|
□
|
|
|
參見"報警方式" |
|
報警記憶
|
|
|
|
|
供電方式
|
|
| DC24V供電 |
| AC90~265V供電(開關電源) |
| AC220V供電(線性電源,可省略) |
|
|
| ★ 特殊型號或要求的, 請提供分度號或參考標準,定貨時說明 。 |
| ★ 輸入類型 |
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
01
|
B
|
400~1800 ℃
|
09
|
Pt100.1
|
-99.9~199.9℃ |
17
|
30~350Ω
|
-1999~99999 d
|
|
02
|
S
|
0 ~1600 ℃
|
10
|
Cu50
|
-50.0~150.0 ℃ |
18
|
特 殊 規 格
|
用 戶 特 定
|
|
03
|
K
|
0 ~1300 ℃
|
11
|
Cu100
|
-50.0~150.0 ℃ |
19
|
4~20 mA開方
|
-1999~99999 d
|
|
04
|
E
|
0 ~1000 ℃
|
12
|
4~20 mA
|
-1999~99999 d |
20
|
0~10mA開方
|
-1999~99999 d
|
|
05
|
T
|
-200~400 ℃
|
13
|
0~10 mA
|
-1999~99999 d |
21
|
1~ 5 V開方
|
-1999~99999 d
|
|
06
|
J
|
0 ~1200 ℃
|
14
|
1~5 V
|
-1999~99999 d |
22
|
0~5 V開方
|
-1999~99999 d
|
|
07
|
Wre
|
0 ~2300 ℃
|
15
|
0~5 V
|
-1999~99999 d |
23
|
可切換輸入
|
|
|
08
|
Pt100
|
-200~650 ℃
|
16
|
0~20 mA
|
-1999~99999 d |
|
|
|
|
| ★ 報警方式 |
|
選型代碼
|
N
|
H
|
L
|
|
輸出方式
|
無位式控制或報警(可省略)
|
位式上限控制或上限報警
|
位式下限控制或下限報警
|
|
| ★ 通訊方式 |
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|
| ★ 控制輸出方式 |
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6 |
7 |
8 |
9 |
|
輸出方式
|
無輸出
|
繼電器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR輸出 |
SSR輸出 |
特殊規格 |
SOT輸出 |
|
| ★ 控制作用 |
|
選型代碼
|
06
|
07
|
08
|
09
|
14
|
|
輸出方式
|
八路巡檢測量顯示
|
八路巡檢統一控制/報警輸出
|
八路巡檢分別控制/報警輸出 |
十六路巡檢測量顯示
|
十六路巡檢統一控制/報警輸出 |
|
| ★ 注1:儀表一般為輸入同一類型信號,如需各通道輸入不同的信號,請在訂貨時詳細注 明各通道的輸入信號類型。 |
| ★ 注2:統一控制/報警輸出:即儀表所有通道共用一個(或兩個)報警輸出繼電器,或所有通道共用一組變送控制輸出。統 一控制/報警輸出儀表分以下兩種報警方式(無特殊說明提供不帶報警記憶的儀表)。 |
| a .不帶報警記憶功能:巡測至當前通道時有報警則輸出報警,巡測至下通道如無報警則報警輸出關閉。 |
| b .帶報警記憶功能:巡測至當前通道時有報警則輸出報警,巡測至下通道如無報警但報警輸出繼續,直至所有通道均無報警方停止輸出。 |
| c .分別控制/報警輸出:即儀表各測量通道均有一個(或兩個)報警繼電器輸出報警,報警輸出互相獨立。或各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時,可選擇分別帶上下限/路報警輸出,當輸入通道>8、≤16時,可選擇上限或下限/路報警輸出。 |
| ★ 型號舉例: |
| ①SWP-MD807-21-08-HL-K-W |
| 八路巡檢統一控制/報警輸出,通訊方式為RS232,輸出方式為繼電器輸出,輸入類型為Pt100,一報警為上限報警,第二報警為下限報警,帶報警記憶功能,DC24V供電,橫表。 |
| ②SWP-MS814-81-10-LH-T |
| 十六路巡檢統一控制/報警輸出,通訊方式為RS485,輸出方式為繼電器輸出,輸入類型為CU50,一報警為下限報警,第二報警為上限報警,AC90~265V供電,豎表。 |
