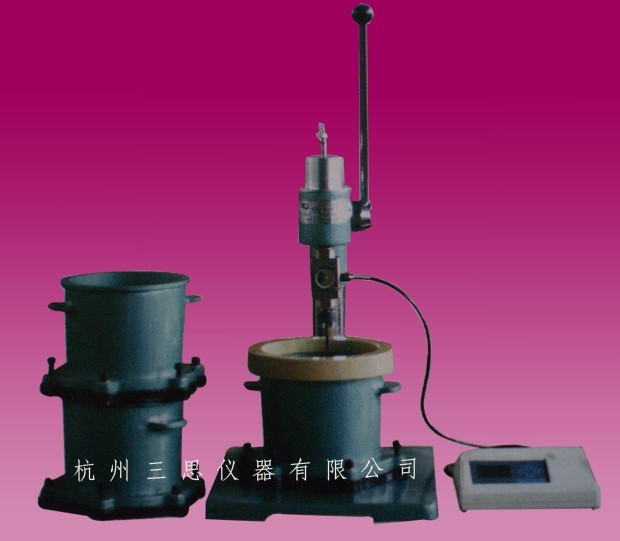

HG-1000S混凝土貫入阻力測定儀（研制單位：三思儀器）
一、概述
HG-1000S混凝土貫入阻力測定儀主要利用手動貫入阻力法測定混凝土凝結時間。通過手柄轉動使貫入針垂直向下運動，當貫入針貫入試料模中的砼膠漿內時，膠漿對貫入針產生阻力，此力通過壓力傳感器并由電子數字顯示裝置（以下簡稱數顯器）顯示出來。隨著時間的增加，砼膠漿的貫入阻力相應增加，通過不同測點測出相應的貫入阻力,獲得混凝土的凝結時間數據。
二、HG-1000S混凝土貫入阻力測定儀技術參數
|
試料模
|
|
|
上口徑
|
φ160mm
|
|
下口徑
|
φ150mm
|
|
深度
|
150mm
|
|
zui大貫入力
|
1000N
|
|
貫入深度
|
25mm
|
|
貫入速度
|
2.5mm/s
|
|
貫入針截面積
|
100mm2；50mm2；20mm2
|
|
貫入點(自選)
|
>13points
|
|
測力方式
|
電子數顯
|
|
zui小分度值
|
1N
|
|
示值誤差
|
±10N
|
|
包裝尺寸
|
700*380*780mm
|
|
毛重/凈重
|
50KG
|
|
電壓功率
|
220V/100W
|
三、HG-1000S混凝土貫入阻力測定儀貫入及測力原理
本儀器通過手柄轉動使貫入針垂直向下運動，當貫入針貫入試料模中的砼膠漿內時，膠漿對貫入針產生阻力，此力通過壓力傳感器并由電子數字顯示裝置（以下簡稱數顯器）顯示出來。隨著時間的增加，砼膠漿的貫入阻力相應增加，通過不同測點測出相應的貫入阻力,獲得混凝土的凝結時間數據。
四、維護與保養
1、HG-1000S混凝土貫入阻力測定儀使用完畢，儀器各部分必須擦拭干凈，并在未油漆的金屬表面涂油防銹。
2、HG-1000S混凝土貫入阻力測定儀使用一段時間以后，應打開支架上蓋板，向方孔內注入一些潤滑油，以利升降潤滑
五、操作使用
1、將儀器安放在水平的平臺上。
2、接上電源，按數顯器面板上的“電源”鍵，數顯窗即顯示數碼。請通電10分鐘后，使數顯值自動趨于“0”。
3、選裝上合適的貫入針。350N對應初凝貫入阻力（即2~3.5Mpa,此時用100 mm2貫入針）；1000N對應中間貫入阻力（即3.5~20Mpa,此時用50 mm2貫入針）；560N對應終凝貫入阻力（即20~28Mpa,此時用20mm2貫入針）。
4、料模中裝滿待測試的砼試料，抹平后放于儀器底板上。
5、調整貫入深度。
一種方法是：先量出貫入針下端面與試料上平面的距離X（注意：X不得大于5mm，否則需適當下調貫入針），再將儀器頂部的定長螺母下平面與“蓋”的上平面距離調整到25+Xmm，然后再擰緊螺蓋，以鎖住25+X長度。
另一種方法是：壓下手柄使貫入針下端面與試料上平面保持平齊，然后調整儀器上部的定長螺母，使之下平面與“蓋”的上平面距離調到25mm并鎖住這一長度，再松開手柄。
以上兩種方法的實際貫入深度均為25mm。
6、測試。先按數顯面板上的清零鍵清除傳感器的初值，即清零。再按測試鍵進入工作測試狀態，同時數顯板上一個燈（測試燈）亮,握住手柄向下轉動，使貫入針接觸試料至貫入到深位置（25mm）的過程控制在10秒鐘左右。此時數顯出現峰值, 同時數顯板上第二個燈（峰值燈）亮,讀出數顯器的顯示值，做好紀錄，一次測試完成。
初凝時，使用1 cm2貫入針，計算公式為：P=N÷100（MPa）；
終凝時，使用0.2 cm2貫入針，計算公式為：P=5 N÷100（MPa）。
7、做第二次測試前，按數顯板上的清零鍵，使數顯歸零，再按一次測試鍵進入第二次測試。請注意，標準規定兩測試點的距離不得小于20mm，因此必須移動試料模，變換貫入點。
8、第四個燈是報警燈，當力值超過1030N（即滿量程的3%），第四個燈點亮，即報警。此時特別注意不能再加壓，否則會損壞傳感器，使儀器不能正常工作。
六、標定
按計量法規定，本測力儀一年檢定一次，且由當?shù)赜?jì)檢局的法定計量部門進行。本機在使用中，除法定計量部門外，用戶請勿隨意進入標定狀態，否則會將內部數據搞亂，本機將不能正常使用。儀器通電10分鐘后在試驗狀態下用三等標準測力計進行，標定步驟如下：
1、按“清零”鍵清除傳感器初值，再按“標定”鍵，系統顯示“00” ，同時數顯板上一個燈（標定燈）亮，表示標定零點，再按“標定”鍵，系統顯示“10”。
2、平穩加載，開始檢定，從額定載額的10%開始檢定，檢定應為六點，（六點應為zui大負載的10%、20%、40%、60%、80%、），當數顯板顯示接近額定載額的10%時，緩慢加載，慢慢逼近額定載額的10%。到達的同時按下“標定”鍵，10%點位完成。同樣依次標定20%、40%、60%、80%、。當完成時，系統自動退出標定狀態。但必須全部完成后，系統才保存本次標定值。
如下所示：先確認零點，系統顯示“00”，在零點狀態按“標定”鍵，系統顯示“10”，平穩加載，加荷應慢速均勻，加荷至第二點的標準值時（如HG-1000S貫入儀的10%為100.0，以測力環為基準）時，同時按下“標定”鍵，顯示屏顯示“20”，20%為200.0，以測力環為基準）時，同時按下“標定”鍵，顯示屏顯示“40”，然后繼續加荷至第三點的標準值時（如HG-1000S貫入儀的40%為400.0，以測力環為基準）時，同時按下“標定”鍵，顯示屏顯示“60”，然后繼續加荷至第四點的標準值（如HG-1000S貫入儀的60%為600.0，以測力環為基準）時，同時按下“標定”鍵，顯示屏顯示“80”，然后繼續加荷至第五點的標準值時（如HG-1000S貫入儀的80%為800，以測力環為基準）時，同時按下“標定”鍵，顯示屏顯示“100”，然后繼續加荷至第六點的標準值時（如HG-1000S貫入儀的為1000.0，以測力環為基準）時，同時按下“標定”鍵后本儀器自動退出標定，并保存。
3、如果標定的數字顯示和測力計顯示差值比較大時，要標定兩次，一般只需一次。
