價格:電議
所在地:河南 鄭州市
型號:SWP-T20
更新時間:2015-09-24
瀏覽次數:1039
公司地址:河南省鄭州市中原區秦嶺路建設路
![]()
劉麗(女士) 經理
公司一直注重于高新產品的研發和先進設備的生產應用,現已成為成熟的智能壓力檢測、溫度檢測、物位檢測、流量檢測、顯示調節控制等全系列工業自動化儀表的研發、生產制造基地。產品廣泛應用于鋼鐵、有色冶金、石油化工、電力、城市集中供熱、水/污水處理、食品加工、制藥等領域。目前,公司擁有近萬平米生產辦公大樓,多個專業生產車間及標定檢定線,200多名員工,技術與銷售服務網絡遍及華南、華東、華北、西南、西北各省,年產/銷工業自動化儀表產品二十多萬臺/套。
公司通過了ISO9001:2000質量體系認證,是中國儀器儀表行業協會會員和國際現場總線委員會“HART”基金會員,擁有多項國家專利和軟件著作權,是省科技廳確認的“高新技術企業”。
公司將始終以市場為導向,以科技創新為核心競爭力,致力于民族測控技術的發展!
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
工作原理
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
儀表通過溫度傳感器把溫度信號變?yōu)殡娦盘枺儆汕爸梅糯笃靼汛穗娦盘柗糯鬄V波,送往CPU的A/D 轉換模塊進行模擬量到數字量的變換。后由CPU進行數據處理并顯示及PWM輸出。原理框圖如下:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
被測介質的壓力直接作用于傳感器的陶瓷膜片上,使膜片產生與介質壓力成正比的微小位移,正常工作狀態下,膜片zui大位移不大于0.025毫米,電子線路檢測這一位移量后,即把這一位移量轉換成對應于這一壓力的標準工業測量信號。超壓時膜片直接貼到堅固的陶瓷基體上,由于膜片與基體的間隙只有0.1毫米,因此過壓時膜片的zui大位移只能是0.1毫米,所以從結構上保證了膜片不會產生過大變形,該傳感器具有很好的穩定性和高可靠性。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
技術參數
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
◆準確度等級 0.5級
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
◆回 差 0.1%FS
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
◆溫度影響 ±0.1%/10℃
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
◆工作電壓 DC 13V~30V
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
◆年穩定性 ±0.2%
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
◆信號輸出 4~20mA
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
◆允許過壓 量程150%
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
◆外型尺寸 120×60×100 max
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
◆zui大壓力 量程200%
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
◆允許溫度 介質 -20~70℃ 環境 -20~80℃
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

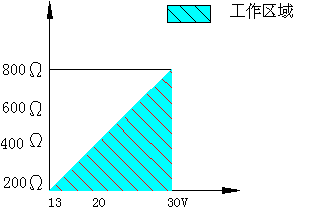

負載特性
|
外形尺寸及安裝方式
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

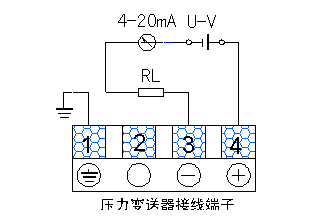

接線方式
|

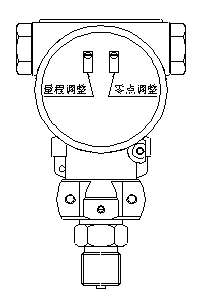

零點及量程調整
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注意事項
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1、傳感器允許zui大壓力為2倍量程;
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2、安裝時,用扳手夾住M20×1.5的外六角部分,切不可將力作用于壓力變送器外殼。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
型號內容
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
* 特殊過程連接方式和材料請?jiān)谟嗀洉r(shí)說明
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
標準量程表
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
