價格：電議
所在地：上海
型號：DJM1615-97
手機：13816682548
電話：021-65753080
更新時間：2014-07-29
瀏覽次數：3688
公司地址：上海市虹口區高陽路669號3號2802室
13816682548
馬士龍(先生) （來電時請說是從給覽網看到我的)
| 型號 | 規格 | 與測量筒安裝形式 | 型號 | 規格 | 與測量筒安裝形式 |
| DJM1615-115 | M16×1.5×115 | 外螺紋式 | DJY2212-115 | φ22×φ12×115 | 壓入式 |
| DJM1615-97 | M16×1.5×97 | DJY2212-87 | φ22×φ12×87 | ||
| DJM1615-87 | M16×1.5×87 | DJY2012-87 | φ20×φ12×87 | ||
| DJM1815-115 | M18×1.5×115 | DJY1712-115 | φ17×φ12×115 | ||
| DJM1815-87 | M18×1.5×87 | DJY1712-87 | φ17×φ12×87 |
一、概述
UDZ系列電接點水位計，主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器、直流鍋爐
起動分離器、水箱等的水位測量。本裝置由測量筒和二次儀表組成。采用數碼顯示和汽紅水
綠雙色發光二極管顯示液位。
二、儀表的特點及技術參數
1.特點：
①具有閃光、聲音報警功能。
②具有4-20mA信號輸出，可接DCS系統，設有保護聯鎖輸出功能。
③具有自供電功能，斷電后可繼續工作4小時。
④儀表上設有三個按鈕，a報警消音、b排污按鈕、c檢測按鈕。
2.技術參數：
①電源電壓：220V±10% 、50Hz
②工作環境溫度：-10-45℃
③工作相對濕度：≤85%
④液體水阻范圍：0-500KΩ
⑤繼電器輸出接點容量：220V、3A
⑥水位顯示點數：5-19點（多可達38點）
例如19點：0、±15、±30、±50、±75、±100、±150、±250、±300
⑦外形尺寸：800mm×160mm×300mm 安裝尺寸： 15mm×76mm
⑧整機功率：≤5W
三、測量筒、電極及技術參數
1.測量筒結構簡圖
2.測量筒制造標準
按國家機械行業標準JB/T6691-93鍋爐用電接點液位計技術條件制造、生產、檢驗。

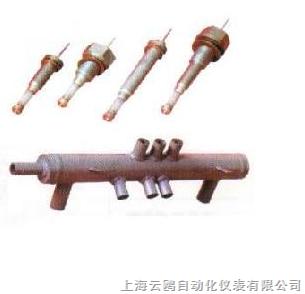

3.電極（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式
4.技術指標：
工稱壓力：1.6、2.5、4.0、6.4、10、12、16、22MPa 絕緣性能：≥500MΩ
工作壓力：≤21.56MPa 可測中心距：≤2200mm
工作溫度：372℃

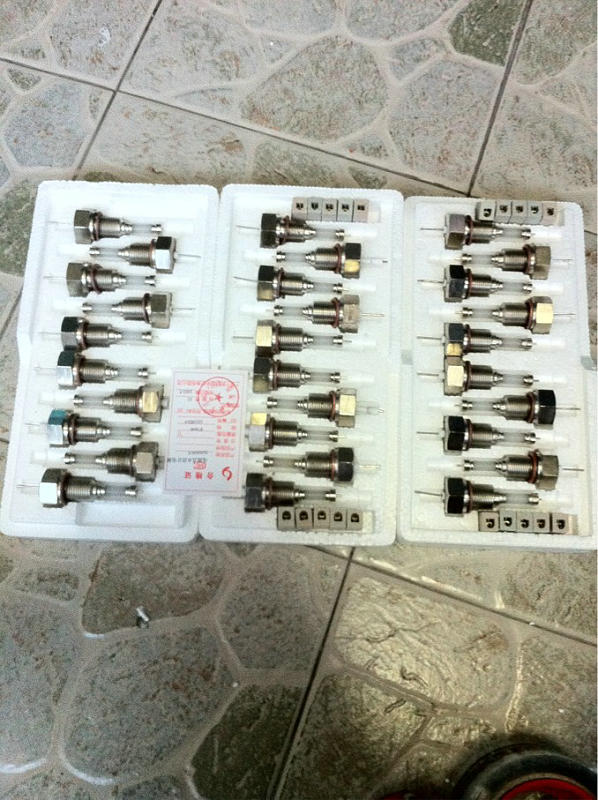

5.電極形號規格表
| 型號 | 規格 | 與測量筒安裝形式 | 型號 | 規格 | 與測量筒安裝形式 |
| DJM1615-115 | M16×1.5×115 | 外螺紋式 | DJY2212-115 | φ22×φ12×115 | 壓入式 |
| DJM1615-97 | M16×1.5×97 | DJY2212-87 | φ22×φ12×87 | ||
| DJM1615-87 | M16×1.5×87 | DJY2012-87 | φ20×φ12×87 | ||
| DJM1815-115 | M18×1.5×115 | DJY1712-115 | φ17×φ12×115 | ||
| DJM1815-87 | M18×1.5×87 | DJY1712-87 | φ17×φ12×87 |

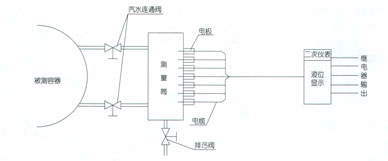

四、工作原理
電接點水位計根據水與汽電阻率不同而設計。測量筒的電極在水中對筒體的阻抗小。在汽中對筒體的阻抗大。
隨著水位的變化，電極在水中的數量產生變化。轉換成電阻值的變化。傳送到二次儀表，從而實現水位的顯示、
報警、保護聯鎖等功能。
五、訂貨須知
訂貨時請用戶評理有下列內容：
1.儀表型號 2.測點分布數據及報警點位置 3.汽液管中心距尺寸
4.工作壓力、工作溫度 5.接口連接方式（法蘭或焊接）
