HWP-T804-82-23-2H2L-P液位控制器
0.2級精度，測控速度每秒10次，顯示范圍-1999～9999。
雙四位數碼管顯示（主顯示+第二顯示），其中第二顯示可供顯示工程量單位等信息。
*輸入，通過設置選擇。
可選配1～4點報警輸出。包括測量值上限、測量值下限、偏差上限、偏差下限、偏差值五種基本報警方式和與五種基本報警方式對應的五種待機報警方式。（待機報警方式：指儀表通電時即使處于報警區域也不報警，當測量值進入不報警區域 后建立待機條件，此后正常報警）。
10段折線修正功能。
HWP-T804-82-23-2H2L-P液位控制器

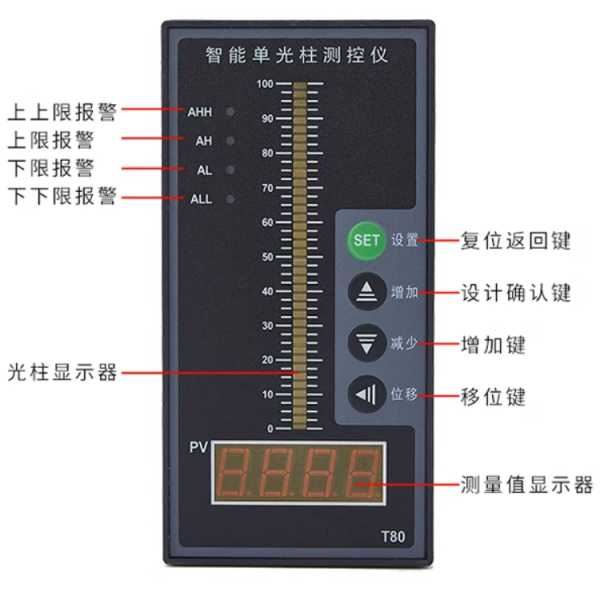

采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀。
輸入輸出回路均采用光電隔離，抗干擾能力強。可帶串行通訊接口，可與各種帶串行接口的設備進行雙向通信，組成網絡控制系統。
主要技術參數
輸入信號
模擬量 ?熱電偶：標準熱電偶—B、S、K、E、J、T、WRe3～25等
?電 阻：標準熱電阻—Pt100、Cu50、Pt100.1、遠傳壓力電阻:30～350Ω等
?電 流：0～10mA、4～20mA等（輸入阻抗≤250Ω）
?電 壓：0～5V、1～5V、mV等（輸入阻抗≥1MΩ）
輸出信號
模擬量輸出 ?DC 4～20mA （負載電阻≤750Ω） DC 0～10mA （負載電阻≤1.5KΩ）
?DC 1～5V （負載電阻≥250KΩ） DC 0～5V （負載電阻≥250KΩ）開關量輸出 ?繼電器控制輸出: —ON/OFF（帶回差）
?觸點容量（阻性負載）—AC220V/3A；DC24V/3A
?可控硅過零觸發脈沖輸出（SCR）—可觸發600V/100A可控硅
?固態繼電器控制信號輸出（SSR）—輸出DC9V/30mA
?可控硅過零觸發輸出—雙向可控硅600V/5A
HWP-T804-82-23-2H2L-P液位控制器
通訊輸出 ?標準串行通訊接口
通訊方式 ?RS-232C，RS-485
波特率 ?300bps～9600bps（自由設定）
饋電輸出 ?DC 24V，負載≤30mA
特性
測量精度 ?數字：±0.5%FS±1字 ?光柱：±1%FS
分 辨 率 ?數字顯示：±1字 ?光柱顯示：±1線
顯示范圍 ?數字：-1999～9999 ?光柱：0～*
顯示方式 ?四位高亮度LED數碼顯示 ?101線高分辨率光柱顯示
?發光二極管工作狀態顯示 ?單屏數碼顯示/雙屏數碼顯示
?單屏數碼+單光柱顯示 ?雙屏數碼+雙光柱顯示
控制方式 ?可選擇上限、下限或上上限、下下限控制
控制設定值 ?控制設定值和回差值全量程內自由設定
溫度補償 ?0～50℃溫度自動補償
參數設定 ?面板輕觸式按鍵數字設定 ?參數設定值斷電后保存
?參數設定值密碼鎖定
保護方式 ?熱電偶/熱電阻輸入斷線報警 ?繼電器輸出狀態LED指示
?輸入超／欠量程報警 ?輸入超范圍閃爍報警
?工作異常自動復位
使用環境
環境溫度 ?0～50℃
相對濕度 ?≤85% 無凝露 避免在帶有腐蝕性和易燃易爆氣體中使用
供電電壓 ?線性電源 ?AC190V～240V
?開關電源 ?AC/DC 90V～265V ?AC/DC 22V～26V
功 耗 ?≤5W（AC 190V～240V 線性電源）
?≤4W（AC /DC85V～265V 開關電源）
?≤6W（AC/DC 22V～26V 開關電源）
HWP-TS804-01-23-2H2L-P液位顯示控制器
熱工表泛指用于常用熱工量測量及控制的儀表。常用熱工量一般包括溫度、濕度、壓力、液位、物位及成分等。
單通道熱工表包括7個系列產品，主要的差別在測量精度，測控速度及可選配的功能方面。
■ CH6是通用經濟型。標配2點報警輸出和變送器電源，可選配變送輸出。滿足精度要求為0.5級的顯示、報警和變送的應用。
■ XST系列是標準型，精度等級為0.2級，滿足絕大部分的應用要求。
■ XSW系列是標準型與XST不同之處在于輸入信號為輸入,可通過設置選擇。
■ XSE和XSE6系列是高精度型。XSE6測控速度可設置，兼顧了精度和速度的要求。
■ XSE6熱電阻采用4線制方式，熱電偶的冷端補償元件外置，因而可以達到更高的系統測量精度。
■ XSF系列的特點是速度快，可以達到300次/秒的測量速度，為保證將測量的數據及時傳遞到上位機，通訊可
