安裝要求編輯
流量計可水平或垂直安裝,垂直安裝時流體流動方向應從下向上,液體必須充滿管道,不得有氣泡;液體流動方向要與傳感器外殼上指示流向的箭頭方向一致;傳感器前后直管段要求,上游端至少應有10倍公稱通徑長度的直管段,下游端應不少于5倍公稱通徑的直管段,其內壁應光滑清潔,無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準,連接密封用的墊圈不得深入管道內腔;傳感器應遠離外界電場、磁場,必要時應采取有效的屏蔽措施,以避免外來干擾。為了檢修時不致影響液體的正常輸送,建議在傳感器的安裝處,安裝旁通管道。
LWGY-15/A/W/S/E/N渦輪流量計使用維護編輯
1、使用時,應保持被測液體清潔,不含纖維和顆粒等雜質。
2、傳感器在開始使用時,應先將傳感器內緩慢的充滿液體,然后再開啟出口閥門(閥門應安裝在流量計后端),嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。
3、傳感器的維護周期一般為半年。檢修清洗時,請注意勿損傷測量腔內的零件,特別是葉輪。裝配時請看好導向件及葉輪的位置關系。
4、傳感器不用時,應清洗內部液體,吹干后且在傳感器兩端加上防護套,防止塵垢進入,然后置于干燥處保存。
5、配用的過濾器應定期清洗,不用時應清洗內部的液體,同傳感器一樣,加防塵套,置于干燥處保存。
6、在傳感器安裝前,用口吹或手撥葉輪,使其快速旋轉觀察有無顯示,當有顯示時再安裝傳感器。若無顯示,應檢查有關各部分,排除故障。
LWGY-15/A/W/S/E/N渦輪流量計

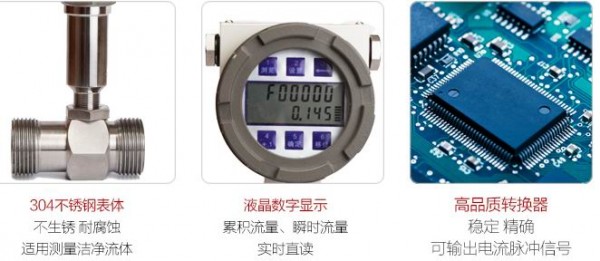

一、概述 LWGY系列渦輪流量傳感器是廣州紋徠儀器儀表有限公司吸取了外流量儀表技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛適用于適用于潤滑油.植物油.柴油.石油.渣油.煤油.機油.汽油.重油.燃料油.導熱油.原油.輕油.緣油.液壓油.等多種油產品測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表。并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字,帶清零功能)。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品防爆等級為:ExdIIBT6。
一 該類渦輪流量產品具有脈沖信號輸出型、電流信號輸出型、現場顯示型等,可滿足各種不同的使用要求。儀表價格低廉,集成度高,體積小巧,特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
二、產品特點 1. 高度,一般可達±1%R、±0.5%R,型可達±0.2%R;
2. 重復性好,短期重復性可達0.05%~0.2%,正是由于具有良好的重復性,如經常校準或在線校準可得到高的度,在貿易結算中是優先選用的流量計;
3. 適于總量計量及與計算機連接,無零點漂移,抗干擾能力強; 4. 可獲得很高的頻率信號(3-4kHz),信號分辨力強;
5. 范圍度寬,中大口徑可達1:20,小口徑為1:10; 6. 結構緊湊輕巧,安裝維護方便,流通能力大;
7. 適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表;
8. 專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等;
9. 可制成插入型,適用于大口徑測量,壓力損失小,價格低,可不斷流取出,安裝維護方便。
一、概述 LWGY系列渦輪流量傳感器是廣州紋徠儀器儀表有限公司吸取了外流量儀表技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛適用于適用于潤滑油.植物油.柴油.石油.渣油.煤油.機油.汽油.重油.燃料油.導熱油.原油.輕油.緣油.液壓油.等多種油產品測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表。并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字,帶清零功能)。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品防爆等級為:ExdIIBT6。 一 該類渦輪流量產品具有脈沖信號輸出型、電流信號輸出型、現場顯示型等,可滿足各種不同的使用要求。儀表價格低廉,集成度高,體積小巧,特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
二、產品特點 1. 高度,一般可達±1%R、±0.5%R,型可達±0.2%R;
2. 重復性好,短期重復性可達0.05%~0.2%,正是由于具有良好的重復性,如經常校準或在線校準可得到高的度,在貿易結算中是優先選用的流量計;
3. 適于總量計量及與計算機連接,無零點漂移,抗干擾能力強; 4. 可獲得很高的頻率信號(3-4kHz),信號分辨力強;
5. 范圍度寬,中大口徑可達1:20,小口徑為1:10; 6. 結構緊湊輕巧,安裝維護方便,流通能力大;
7. 適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表;
8. 專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等;
9. 可制成插入型,適用于大口徑測量,壓力損失小,價格低,可不斷流取出,安裝維護方便。
