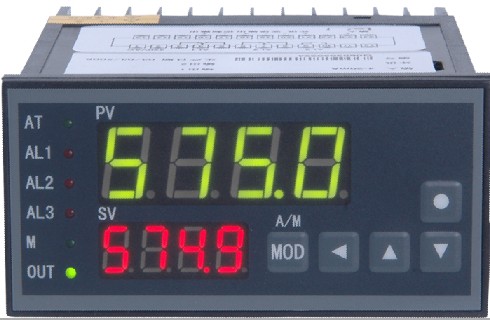

注：XSC6系列調節儀是在XSC5系列PID調節儀基礎上的升級版儀表，功能更加！性能更穩定！
XSC6單回路PID調節儀與各類傳感器、變送器配合.
可實現對溫度、壓力、液位、成分等過程量的測量、變換、顯示、通訊和控制。
XSC6系列PID調節儀采用的PID智能控制算法，抗超調，具備自整定（AT）功能。
可自動跟隨外部給定值進行控制輸出，外給定、本機給定、手動之間無擾切換。
XSC6系列PID調節儀詳細介紹：
① 基本誤差優于±0.2%F·S，16位A/D轉換器，測控周期0.2秒，自整定
② 抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾，抗干擾能力達到III級
③ 輸入信號：熱電阻，熱電偶，直流電流，直流電壓，遠傳壓力表等
④ 外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48
⑤ 儀表電源：220V AC，（9~30）V DC
⑥ 手/自動切換
基本配置
雙顯示、控制輸出
擴展功能
① 報警輸出：160×80，96×96，96×48三種尺寸多可加3點；72×72，48×48可加1點
② 變送輸出
③ 外供電源（24V或12V）
④ 通訊接口：RS 232或RS 485
選型表
|
內容
|
代碼說明
|
|||||||||||
|
XSC6/
|
PID智能調節儀 , 雙顯示、控制輸出
|
|||||||||||
|
外形
尺寸
|
A—
|
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)
|
||||||||||
|
B—
|
96(W)×96(H)×112(L)
|
|||||||||||
|
C—
|
96(W)×48(H)×112(L) 或48(W)×96(H)×112(L)
|
|||||||||||
|
D-
|
72(W)×72(H)×112(L) (限XSC5)
|
|||||||||||
|
E—
|
48(W)×48(H)×112(L) (限XSC5)
|
|||||||||||
|
面板形式
|
H
|
橫式
|
||||||||||
|
S
|
豎式
|
|||||||||||
|
F
|
方形
|
|||||||||||
|
輸入信號
（其它輸入信號訂貨時說明）
|
E
|
熱電偶K、S、R、B、N、E、J、T或輻射感溫計
|
||||||||||
|
R
|
熱電阻Pt100、Cu100、Cu50、BA1、BA2、G53或電阻
|
|||||||||||
|
I
|
直流電流（4~20）mA、（0~10）mA或（0~20）mA
|
|||||||||||
|
V
|
直流電壓（0~5）V、（1~5）V
|
|||||||||||
|
M
|
直流mV（訂貨注明范圍）
|
|||||||||||
|
W
|
電位器500Ω~5000Ω
|
|||||||||||
|
L
|
遠傳壓力表
|
|||||||||||
|
報警點數量
|
T□
|
T0:無報警 T1~T3：1~3點報警
|
||||||||||
|
控制輸出
|
C0
|
無輸出
|
||||||||||
|
C1
|
電流輸出（4~20）mA、（0~10）mA或（0~20）mA
|
|||||||||||
|
C2
|
電壓輸出（0~5）V、（1~5）V
|
|||||||||||
|
C3
|
電壓輸出（0~10）V
|
|||||||||||
|
C4
|
固態繼電器驅動電壓輸出
|
|||||||||||
|
C5
|
可控硅無觸點常開式輸出
|
|||||||||||
|
C6
|
可控硅過零觸發輸出
|
|||||||||||
|
C7
|
繼電器觸點開關輸出
|
|||||||||||
|
變送輸出
(供電，全隔離。10位D/A,誤差小于±0.5%，或12位D/A,誤差小于±0.2%)
|
A0
|
無輸出
|
||||||||||
|
A1
|
電流輸出(4~20）mA、（0~10）mA或（0~20）mA
|
|||||||||||
|
A2
|
電壓輸出(0~5）V、（1~5）V
|
|||||||||||
|
A3
|
電壓輸出(0~10）V
|
|||||||||||
|
A4
|
其它輸出
|
|||||||||||
|
外供電源
|
B0
|
無外供電源
|
||||||||||
|
B1
|
外供 24V DC
|
|||||||||||
|
B2
|
外供 12V DC
|
|||||||||||
|
B3
|
外供電壓源
|
|||||||||||
|
B4
|
外供恒流源
|
|||||||||||
|
B5
|
其它
|
|||||||||||
|
通訊接口
（供電，全隔離，2400~19.2K儀表地址0~99，應答延遲小于500μs） |
S0
|
無通訊接口
|
||||||||||
|
S1
|
RS-232接口
|
|||||||||||
|
S2
|
RS-485接口
|
|||||||||||
|
儀表電源
|
V0
|
220V AC
|
||||||||||
|
V1
|
24V DC
|
|||||||||||
|
V2
|
12V DC
|
|||||||||||
|
V3
|
其它
|
|||||||||||
