產品說明
產品簡介:上潤數顯表，液位/體積/重量智能轉換控制儀，上潤溫控儀，PID控制儀，調節儀: 上潤數顯表，液位/體積/重量智能轉換控制儀，上潤溫控儀，PID控制儀，調節儀:
|
|
液位/體積/重量智能轉換控制儀采用先進的微處理器進行智能運算控制，適用于對各種形狀的罐體等容器（尤其是異型容器）中的液體體積/液體重量進行的測量與控制。原理是通過對罐體中液體液位的精密檢測與控制，經由特殊程序的快速換算，達到液體液位值與液體體積值/液體重量值之間的科學轉換，以實現對不規則罐體中的液體體積/液體重量進行的高精度測量及控制。
具有細分為300點的對應液體液位/液體體積/液體重量關系的轉換曲線供用戶選擇。可顯示整四位的液體液位測量值，以及整六位的液體體積或液體重量測量值。可精確到小數點后三位(0.001)進行液體體積/重量顯示。可帶串行通訊接口進行數據傳輸。 |
| 型 號 |
WP-H80、90系列 |
| |
|
輸入信號
|
模 擬 量 電 阻：標準熱電阻 — Pt100
電 流：0～10mA、4mA～20mA等(輸入電阻≤250Ω)
電 壓：0～5V、1V～5V、mV等(輸入阻抗≥250KΩ) |
|
| |
|
輸出信號
|
模擬量輸出 DC 4mA～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω)
DC 1V～5V (負載電阻≥250KΩ) DC 0～5V (負載電阻≥250KΩ)
開關量輸出 繼電器控制輸出 — ON/OFF帶回差
觸點容量：AC 220V/3A；DC 24V/5A（阻性負載）
通訊輸出 標準串行雙向通訊接口 通訊協議：RS-232C、RS-485
波特率 — 300～9600bps (自由設定)
饋電輸出 DC 24V 負載≤30mA |
|
| |
|
特 性
|
數學模型 參見儀表操作手冊
測量精度 ±0.2%FS±1字或±0.5% FS±1字
分 辨 率 ±1字
顯示方式 高亮度LED數碼顯示 發光二極管工作狀態顯示
四位（0～9999）液體液位測量值顯示
六位（0～999999）液體體積/重量值顯示
控制報警 可選擇上限、下限控制/報警輸出，LED輸出指示。
方式：繼電器觸點（ON/OFF）帶回差(可自由設定)。
定量控制 可選擇液體體積定量到控制，LED輸出指示。
可選擇液體體積定量過程控制，LED輸出指示。
溫度補償 溫度壓力自動補償
參數設定 面板輕觸式按鍵數字設定 參數設定值斷電后保存
參數設定值密碼鎖定
保護方式 電源欠壓自動復位 工作異常自動復位 |
|
| |
|
使用環境
|
環境溫度 0～50℃
相對濕度 ≤85% RH 避免強腐蝕氣體
供電電壓 常規型 ·AC 220V +10%-15%（50Hz±2Hz，線性電源）
特殊型 ·AC 90V～265V （開關電源） ·DC 24V±2V （開關電源）
功 耗 ·≤5W（AC 220V線性電源） ·≤4W（AC 90V～265V開關電源）
·≤4W（DC 24V開關電源） |
|
|
|
|
型 號
|
WP-H80系列(橫式)
|
WP-H80系列(豎式)
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深：160×80×140mm
|
寬×高×深：80×160×140mm
|
|
開孔尺寸
（mm）
|
|
|
|
重 量
|
常規型(線性電源）：400g 特殊型（開關電源）：240g
|
|

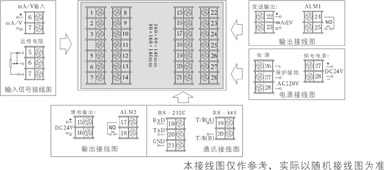

接 線 圖
|
|
|
|
型 號
|
WP-H90系列
|
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深：96×96×105mm
|
|
|
開孔尺寸
（mm）
|
|
|
|
重 量
|
常規型(線性電源)：400g 特殊型(開關電源)：240g
|
|

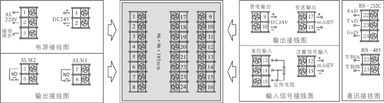

接 線 圖
|
|
|
選型表
|
|
|
型 號
|
說 明
|
|
W P-H
|
□
|
|
|
|
□
|
□
|
|
|
|
|
|
|
□
|
□
|
|
|
|
外形尺寸
|
8
9
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm(橫式), 80×160mm(豎式)
96×96mm |
|
控制作用
|
01
03
|
|
|
|
|
|
|
|
|
|
|
|
|
|
無控制/報警輸出
帶控制/報警輸出 |
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
|
參見“通訊方式” |
|
輸出方式
|
□
|
|
|
|
|
|
|
|
|
|
參見“輸出方式” |
|
輸入信號類型
|
□
|
|
|
|
|
|
|
|
|
參見“輸入類型” |
|
一報警方式
|
N
H
L
|
|
|
|
|
無控制/報警（可省略)
上限控制/報警
下限控制/報警 |
|
第二報警方式
|
□
|
|
|
|
同“一報警方式” |
|
饋電輸出
|
N
P
|
|
|
無饋電輸出（可省略）
單路DC24V饋電輸出
|
|
供電方式
|
T
W
|
|
AC 220V供電（線性電源，可省略）
AC 90～265V供電（開關電源）
DC 24V供電（開關電源） |
|
外形特征
|
S
|
橫式數字顯示（可省略）
豎式數字顯示
|
|
| |
|
★如用戶選擇特定曲線補償輸入(查表法)時，請在訂貨時提供相關技術參數。
注1：儀表默認提供RS-232C通訊接口。
注2：報警輸出對應輸入
★選型示例：WP-H801-02-A; WP-H803-01-A-HL
|
| |
■通訊方式
|
代 碼
|
0
|
2
|
8
|
9
|
|
通訊方式
|
無 通 訊
|
RS-232C
|
RS-485
|
特殊規格
|
|
| |
■輸出方式
|
代 碼
|
０
|
１
|
２
|
３
|
４
|
５
|
６
|
７
|
８
|
|
輸出方式
|
無輸出
|
繼電器
|
4mA ～20mA
|
0～10mA
|
1V ～5V
|
0～5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
★SCR—可控硅過零觸發脈沖輸出 ★SSR—固態繼電器控制信號輸出 |
| |
■輸入類型（出廠默認值）
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
|
A
|
4mA ～20mA
|
-19999～99999d
|
D
|
0～5V
|
-19999～99999d
|
本表所列為zui大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
|
|
B
|
0～10mA
|
-19999～99999d
|
L
|
電阻
|
0～5KΩ
|
|
C
|
1V ～5V
|
-19999～99999d
|
R
|
用戶特定
|
全量程
|
★如用戶選擇特定曲線補償輸入（查表法）時，請在訂貨時提供相關技術參數或表格 |
|
