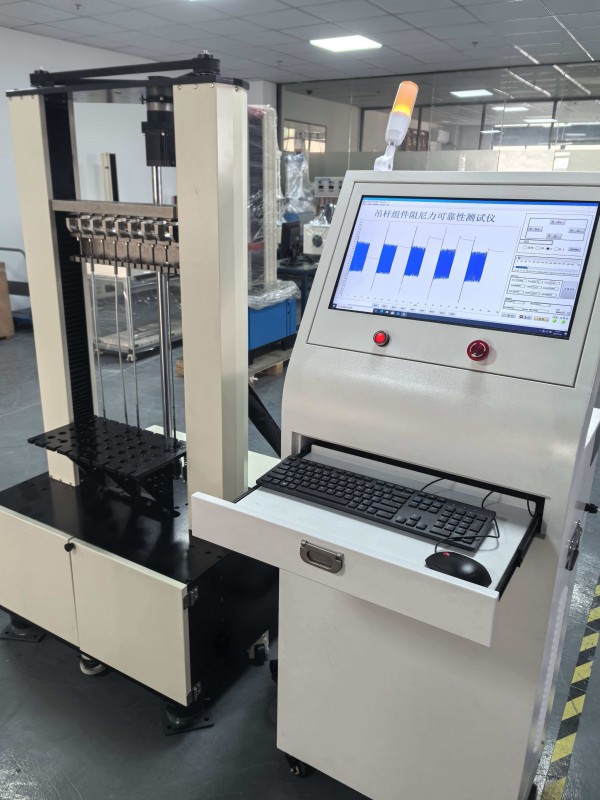

吊桿阻尼力壽命機原理
發布時間:2026-02-10瀏覽次數:69返回列表
目的:
模擬工況,測試吊桿彈簧組件阻尼力耐久性和抗疲勞性及可靠性;
產品簡介:
吊桿阻尼力壽命機是專為洗衣機吊桿的專用儀器;本儀器采用PLC+觸摸屏程序控制, 用伺服電機套裝驅動。
產品設計原理:
根據提供的產品以及資料的壽命的要求:本機用伺候電機直帶10毫米的偏心輪做來回振動源,用雙鍍鉻棒加支架來支撐套底部,同時用絲桿步進電機與螺絲夾緊套筒尾部。滑塊支架用固定的偏心軸加活動的滾珠軸承來連接活動壓縮塊。達到使同支架與電機上偏心輪來回每分鐘1200轉的頻率;同時,活動支架臺面上做固定夾具支撐并固定住白色的套桿。
吊桿阻尼力壽命機控制原理:
同機采用PLC+觸摸屏程序控制;啟動的時間與停止的時間可以自行設置;機器運行一個啟動時間和停止時間后計為一個周期;運行的周期可以自行設定;同時有達到設定周期報警提示和沒有達到設定的周期而停止發出故障報警提示;伺服報警后清除指示等;每分鐘振動的頻率可以設定:0~1200轉每分鐘內可以任意設定。同時每組升降調整位置為步進絲桿電機動作,每組設有按扭可先精調至起始位,再均可以觸摸屏上設定位移距離調整所需位置。
吊桿阻尼力壽命機能滿足如下參數要求
(1).吊桿測試固定方向:傾斜角度0°~30°,兩檔可選;
(2).振動頻率/初始行程:均可調(振動頻率:0–20 Hz,行程長度:20 mm * 大±8mm)。
(3).位移精度:0.5mm
(4).彈簧彈性系數:每個彈簧大為3.25-3.77N/mm。
(5)大負載
測量點為彈簧壓縮35 +8 mm時,彈簧常數為3.77N/mm。=43*3.77=(162N+α)*10=約2000-3000(N)。
(6)吊桿裝夾及行程要求:吊桿下部裝夾固定位置下方高度方向空間尺寸大于等于200mm, 吊桿上部裝夾固定位置高度方向空間尺寸在50m到750mm 之間可調;
(7).測試數據顯示:測試過程數據(周期)可顯示:(9)對設備安全防護的要求:設備須有防護保護要求,防止人員及設備受傷及損壞,(10).運行周期:運行周期可調
(8).測試工位:9工位
(9).故障報警器:設備運行故障報警器,設備故障顯示紅色,正常運行綠色,待機黃色。
