ZJ-3351LT法蘭式液位變送器 產 品 說 明
公司簡介
金湖中捷儀表有限公司是一家專業從事儀表研究、開發、生產、銷售、服務為一體的高新技術企業。
公司擁有一流的儀器和設備，完善的科學管理體系和制度，有豐富的設計制造經驗，公司嚴格執行產品國際標準及國內行業標準，參照國內各工礦企業的使用環境條件和工藝要求制訂嚴格的工藝流程，產品廣泛應用于鋼鐵、石油、化工、礦業、環保、冶金、造紙、排水等工業技術和管理部門。受到用戶一致好評，產品遠銷北京、上海、廣東、山東等，部分產品還遠銷國外。
我們本著“品質求精，客戶至上”的服務理念， 愿與客戶攜手，與科技同行，以全新的營銷策略，走向更廣闊的市場。我們?cè)谥铝τ趯⒆钚碌目茖W(xué)技術應用到儀表的同時，還努力從客戶那里獲取產品改進的意見和建議，使得產品和服務得到客戶的一致好評，衷心希望成為您可信賴的合作伙伴。 我們生產的標準校驗裝置、電磁流量計、渦街流量計、孔板流量計、金屬管浮子流量計、金屬管轉子流量計、精密數字壓力計、物位計、壓力表、熱電偶、熱電阻、雙金屬溫度計、液位計、磁翻板液位計、壓力變送器、無紙記錄儀等產品在電力、石化以及冶金等行業的自動化控制中得到了廣泛的應用。
展開
產品說明
| ZJ-3351LT法蘭式液位變送器 |
|
產 品 說 明

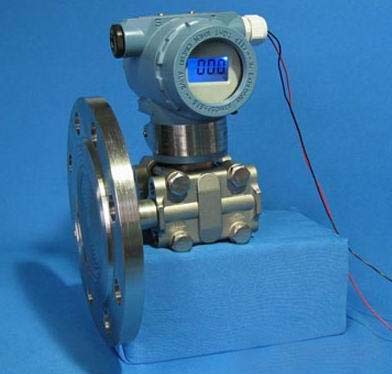

ZJ-3351LT型法蘭式液位變送器可對各種容器進行液位、密度的精度測量，有平法蘭和插入式法蘭兩種，適用于高粘度介質或懸浮液體測量。
3351LT型法蘭式液位變送器的安裝法蘭標準按ANSI，法蘭有3"和4"規格，法蘭等級為150LB(2.5MPa)及300LB(5.0MPa)，法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。
因隔離膜片很薄，是耐腐蝕的薄弱環節，故接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等，可適用于不同情況的防腐要求，可根據被測介質濃度、濕度、壓力等參數適合附錄中給出耐腐蝕參考表進行合理選擇。如腐蝕性強的場合可選擇防腐結構變送器。
用戶不注明時以3"150LB安裝法蘭及接液膜片材料316L 供貨。
ZJ-3351LT法蘭式液位變送器外型尺寸
ZJ-3351LT型法蘭式液位變送器的安裝法蘭標準按ANSI，法蘭有3〃和4〃規格，法蘭等級分為
150LB（2.5MPa）及300LB
（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、
PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭
等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料31供貨。

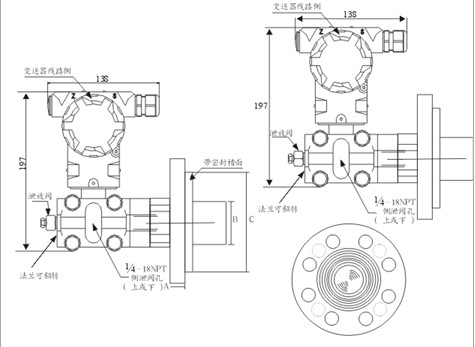

法蘭式液位變送器外型尺寸圖
|
法蘭尺寸
|
螺栓孔
|
|
尺寸
|
規格
|
直徑
|
A
|
B
|
C
|
數目n
|
直徑d
|
分布直徑d1
|
|
3"
|
1501b
|
190
|
30
|
66
|
127
|
4
|
19
|
152
|
|
4"
|
1501b
|
228
|
30
|
89
|
157
|
8
|
19
|
190
|
|
3"
|
3001b
|
210
|
35
|
66
|
127
|
8
|
22
|
168
|
|
4"
|
3001b
|
254
|
38
|
89
|
157
|
8
|
22
|
200
|
測量范圍
差壓：0-6.2-690KPa
靜壓：2.5MPa
型號命名方式
|
ZJ-3351LT
|
法蘭式液位變送器(zui大工作壓力2.5MPa)
|
| |
4
|
0-4～40KPa
|
|
5
|
0-40～250KPa
|
|
6
|
0-0.16～1.0MPa
|
| |
代碼
|
輸出
|
|
N
|
普通模擬型：（輸出：4～20mA）
|
|
G
|
常規智能型：（輸出：4～20mA）
|
|
S
|
標準智能型：（輸出：4～20mA帶HART總線協議）
|
|
Z
|
數字化智能型：（輸出：4～20mA全數字化傳感器,自帶通訊鍵盤）
|
| |
代碼
|
公稱直徑尺寸
|
插入筒長度
|
高壓側隔膜片材料
|
|
A0
|
80
|
平
|
316LSST
|
|
A2
|
80
|
50
|
316LSST
|
|
A4
|
80
|
100
|
316LSST
|
|
A6
|
80
|
150
|
316LSST
|
|
B0
|
100
|
平
|
316LSST
|
|
B2
|
100
|
50
|
316LSST
|
|
B4
|
100
|
100
|
316LSST
|
|
B6
|
100
|
150
|
316LSST
|
|
C0
|
80
|
平
|
哈氏C-276
|
|
C2
|
80
|
50
|
哈氏C-276
|
|
C4
|
80
|
100
|
哈氏C-276
|
|
C6
|
80
|
150
|
哈氏C-276
|
|
D0
|
100
|
平
|
哈氏C-276
|
|
D2
|
100
|
50
|
哈氏C-276
|
|
D4
|
100
|
100
|
哈氏C-276
|
|
D6
|
100
|
150
|
哈氏C-276
|
|
E0
|
80
|
平
|
鉭
|
|
F0
|
100
|
平
|
鉭
|
| |
代碼
|
安裝法蘭
|
|
|
A
|
3〞150lb
|
碳鋼鍍鋅
|
|
B
|
4〞150lb
|
|
C
|
3〞300lb
|
|
D
|
4〞300lb
|
| |
代碼
|
結 構 材 料
|
|
法蘭和接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|
22
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅油
|
|
23
|
316不銹鋼
|
316不銹鋼
|
哈氏合金C
|
|
24
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
|
25
|
316不銹鋼
|
316不銹鋼
|
鉭
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
35
|
哈氏合金C
|
哈氏合金C
|
鉭
|
| |
代碼
|
選項
|
|
M1
|
0-100%線性指示表
|
|
M2
|
LED數字顯示表
|
|
M3
|
LCD顯示器
|
|
C0
|
1/2-14NPT錐管內螺紋接頭
|
|
C1
|
1/2-14NPT引壓接頭后部焊接引壓管Ф14
|
|
C2
|
丁字形螺紋接頭M20×1.5
|
|
d
|
隔爆型dⅡBT4
|
|
i
|
本安型iaⅡCT6
|
定貨須知
1）變送器型號可根據選型規格表按需要確定。
2）選型規格表中的數字、符號必須填寫清楚、準確無誤。
3）如有正負遷移，必須注明遷移量數值。
4）差壓變送器如需配三閥組，需另行注明。
5）選購遠傳變送器時，還應根據不同遠傳法蘭選型表按需確定。
6）如果遠傳變送器要在真空?qǐng)龊虾透邷貓?chǎng)合下使用，訂貨時要特殊標明。
7）接觸介質O形密封環的材料有丁腈橡膠和氟橡膠等。
8）無特殊注明，出廠時灌充液為硅油
|
