| AL-670 交流電流電壓表 |
|
交流電流電壓表
> 測量交流電流或電壓，動鐵式結構(電磁系)，指示真有效值。代表符號T型。
> ● 準確度等級為1.5級，★ 為2.5級直接接通。
> 符合GB/T7676-1998, IEC60051, IEC61010標準
我們產品的優點
> 可更換標度盤
打開封口條，插入或抽出標度盤。交流電流表只要互感器次級電流相同，不同的規格、刻度線分檔相同。就可以更換標度盤時，準確度不變。
| 交流電流電壓表 |
AL-60
|
AL-80
|
AL-670
|
| 面框尺寸 mm |
60×60 |
80×80 |
60×70 |
| 開孔尺寸mm |
∮48 |
∮55 |
∮48 |
| 交流電流 |
|
|
|
| 范圍mA |
|
|
|
| 50mA 100mA 150mA 200mA |
● |
● |
● |
| 400mA 500mA 600mA 800mA |
| 范圍A |
|
|
|
| 1A 5A 1OA 15A 20A |
● |
● |
● |
| 25A |
★ |
★ |
★ |
| 30A 40A 60A |
★ |
★ |
★ |
| 配電流互感器X/ 1 A，,X/5 A |
● |
● |
● |
| 上述規格常規為2倍過載，可定制1倍(無過載)、1.5倍、2倍、3倍、等電流過載。 |
| 交流電壓 |
|
|
|
| 范圍V |
|
|
|
| 10V 25V 40V 60V 1OOV |
● |
● |
● |
| 150V 250V 300V 450V 500V |
| 配電壓互感器 |
● |
● |
● |

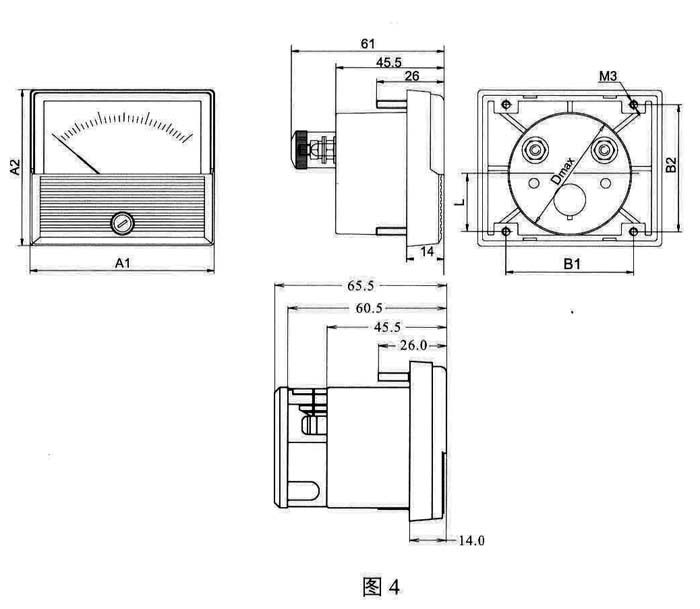

外形圖與尺寸
方(矩)圓形儀表尺寸系列
| Type |
Unit
|
A1 |
A2 |
B1 |
B2 |
Dmas |
L
|
| AL-80 |
MM |
80 |
80 |
64 |
64 |
∮47.5 |
24.65 |
| In |
3.15 |
3.15 |
2.52 |
2.52 |
∮1.87 |
0.97 |
| AL-670 |
MM |
68.5 |
57.5 |
48 |
48 |
∮46.8 |
21.8 |
| In |
2.7 |
2.26 |
1.89 |
1.89 |
∮1.84 |
0.86 |
| AL-60 |
MM |
61 |
61 |
48 |
48 |
∮46.3 |
21.45 |
| In |
2.4 |
2.4 |
1.89 |
1.89 |
∮1.82 |
0.84 |

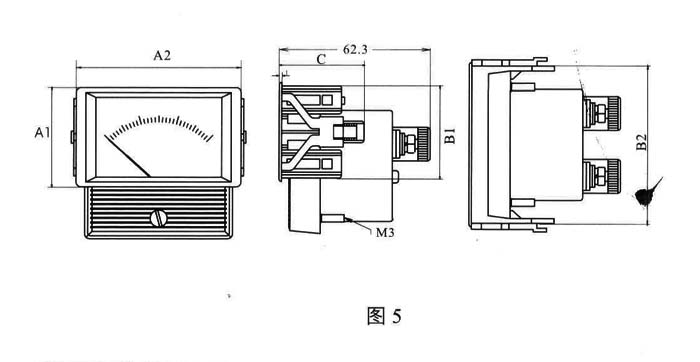

方(矩)圓形儀表卡式面框尺寸
| Type |
Unit
|
A1 |
A2 |
B1 |
B2 |
C
|
| AL-80 |
MM |
51.6 |
87.5 |
48.4 |
84.2 |
36.4 |
| In |
2.03 |
3.44 |
1.91 |
3.31 |
1.43 |
| AL-670 |
MM |
38 |
75.5 |
35 |
73 |
35 |
| In |
1.50 |
2.97 |
1.38 |
2.87 |
1.38 |
| AL-60 |
MM |
41 |
67.6 |
37.8 |
64.6 |
35 |
| In |
1.61 |
2.66 |
1.49 |
2.54 |
1.38 |
|
