產品詳情

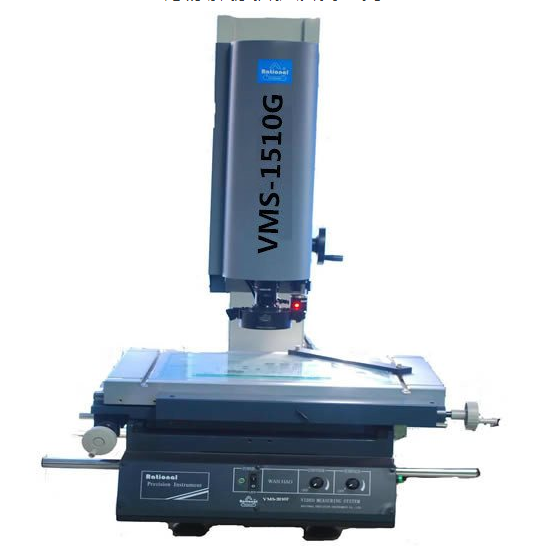

- 產品/服務：萬濠2.5次元投影測量儀設備廠
- 型 號：VMS-1510H
- 品 牌：臺灣萬濠
- 單 價：面議
- 更新日期：2018-04-30
- 有效期至：長期有效
- 瀏覽次數：951
產品簡介
萬濠2.5次元投影測量儀設備廠 ----該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。萬濠2.5次元投影測量儀設備廠 就選中特儀器。對應速度快，周到細致。............
產品詳細介紹
萬濠2.5次元投影測量儀設備廠 -- -該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。
儀器10大突出特點：
萬濠2.5次元投影測量儀設備廠
中特知識分享：
影像測量儀又名影像式測繪儀，它克服了傳統投影儀的不足，是集光、機、電、計算機圖像技術于一體的、高科技測量儀器。由光學顯微鏡對待測物體進行高倍率光學放大成像，經過CCD攝像系統將放大后的物體影像送入計算機后，能地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是零部件的微觀檢測與質量控制
如果您覺得“萬濠2.5次元投影測量儀設備廠”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
本頁鏈接：http://m.521uz.com/com_yq2017/sell/itemid-7277972.html
已經有951位訪客查看了本頁.
萬濠2.5次元投影測量儀設備廠
儀器10大突出特點：
1. 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
2. 具有快速自動對焦，自動尋邊，強大的編程和自動測量功能
3. 采用亞像素細分技術，提高邊界分辨能力
4. 在線SPC數據處理分析，大批量治具測量
5. X、Y、Z三軸步進伺服控制，定位精度高速度快，X、Y速度可達200mm/s，運行平穩
6. 采用開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高
7. 采用花崗石底座，性能穩定，不易變形
8. 可選配筒鏡自動變倍功能，無需頻繁像素校正實現多倍率下測量
9. 可通過激光指示器尋找被測工件的具體位置，快速定位，方便快捷
10. 開發QMS3D軟件，可滿足客戶不同測量需求
萬濠2.5次元投影測量儀設備廠
技術規格參數：
|
儀器型號 |
VMS-2515H |
VMS-3020H |
VMS-4030H |
VMS-5040H |
|||||
|
|
金屬臺尺寸 |
450*280 |
500*330 |
606*466 |
706-466 |
||||
|
玻璃臺尺寸 |
306*196 |
350*250 |
450*350 |
550*450 |
|||||
|
運動行程X.Y |
220*150 |
300*200 |
400*300 |
500*400 |
|||||
|
Z軸升降行程 |
150調焦 |
150調焦 |
150調焦 |
150調焦 |
|||||
|
X、Y、Z軸數顯分辨率 |
0.5um |
0.5um |
0.5um |
0.5um |
|||||
|
X、Y坐標示值誤差 |
≤（3+L/200）L為被測長度，單位：mm） |
||||||||
|
儀器重量 |
220 |
270 |
325 |
450 |
|||||
|
外形尺寸 |
670*660*950 |
720*950*1020 |
720*950*1020 |
||||||
|
|
三軸運動速度 |
100mm/s |
|||||||
|
三軸定位精度 |
0.001mm |
||||||||
|
|
攝像機 |
TEO彩色1/2″CCD攝像機 |
|||||||
|
變焦鏡頭 |
變焦鏡頭帶同軸光變焦鏡頭（二選一） |
||||||||
|
變焦鏡頭倍率 |
0.7-4.5X |
||||||||
|
視頻總倍率 |
30-190X |
||||||||
|
物方視場 |
11.1-1.7mm |
||||||||
|
電源 |
AC220V/AC110V |
||||||||
|
消耗功率 |
100W |
||||||||
中特知識分享：
影像測量儀又名影像式測繪儀，它克服了傳統投影儀的不足，是集光、機、電、計算機圖像技術于一體的、高科技測量儀器。由光學顯微鏡對待測物體進行高倍率光學放大成像，經過CCD攝像系統將放大后的物體影像送入計算機后，能地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是零部件的微觀檢測與質量控制
按其投射路徑可分為:
(a)垂直型投影機
(b)落地型投影機
(c)水平型投影機
(a)垂直型投影機
(b)落地型投影機
(c)水平型投影機
如果您覺得“萬濠2.5次元投影測量儀設備廠”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
