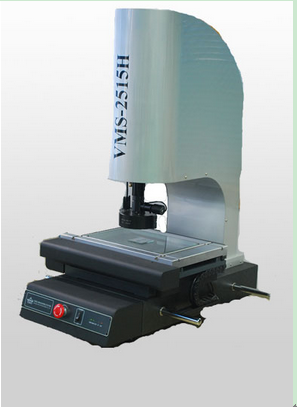

重慶萬濠VMS-2515H全自動影像測量儀代理商 ----該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。重慶萬濠VMS-2515H全自動影像測量儀代理商 就選中特儀器。對應速度快,周到細致。............

儀器10大突出特點:
1. 程控恒流驅動式八區表面冷光光源,可適應復雜的工件測量
2. 具有快速自動對焦,自動尋邊,強大的編程和自動測量功能
3. 采用亞像素細分技術,提高邊界分辨能力
4. 在線SPC數據處理分析,大批量治具測量
5. X、Y、Z三軸步進伺服控制,定位精度高速度快,X、Y速度可達200mm/s,運行平穩
6. 采用開發的嵌入式模塊控制系統,將復雜的控制系統集成于儀器內部,穩定性更高
7. 采用花崗石底座,性能穩定,不易變形
8. 可選配筒鏡自動變倍功能,無需頻繁像素校正實現多倍率下測量
9. 可通過激光指示器尋找被測工件的具體位置,快速定位,方便快捷
10. 開發QMS3D軟件,可滿足客戶不同測量需求

重慶萬濠VMS-2515H全自動影像測量儀代理商
技術規格參數:
|
儀器型號 |
VMS-2515H |
VMS-3020H |
VMS-4030H |
VMS-5040H |
|||||
|
|
金屬臺尺寸 |
450*280 |
500*330 |
606*466 |
706-466 |
||||
|
玻璃臺尺寸 |
306*196 |
350*250 |
450*350 |
550*450 |
|||||
|
運動行程X.Y |
220*150 |
300*200 |
400*300 |
500*400 |
|||||
|
Z軸升降行程 |
150調焦 |
150調焦 |
150調焦 |
150調焦 |
|||||
|
X、Y、Z軸數顯分辨率 |
0.5um |
0.5um |
0.5um |
0.5um |
|||||
|
X、Y坐標示值誤差 |
≤(3+L/200)L為被測長度,單位:mm) |
||||||||
|
儀器重量 |
220 |
270 |
325 |
450 |
|||||
|
外形尺寸 |
670*660*950 |
720*950*1020 |
720*950*1020 |
||||||
|
|
三軸運動速度 |
100mm/s |
|||||||
|
三軸定位精度 |
0.001mm |
||||||||
|
|
攝像機 |
TEO彩色1/2″CCD攝像機 |
|||||||
|
變焦鏡頭 |
變焦鏡頭帶同軸光變焦鏡頭(二選一) |
||||||||
|
變焦鏡頭倍率 |
0.7-4.5X |
||||||||
|
視頻總倍率 |
30-190X |
||||||||
|
物方視場 |
11.1-1.7mm |
||||||||
|
電源 |
AC220V/AC110V |
||||||||
|
消耗功率 |
100W |
||||||||

品質特征:
● 全大理石結構保證擁有高穩定性及剛性。
● 臺灣線性沒軌和滾珠螺桿,配上日本松下伺服電機全閉一起控制,精度高速度快。
● 美國TEO1/2英寸攝影機,確保擁有高品質的測量畫面。
● 美國navitar自動變倍物境,改變倍率不需重新選取比例尺。
● 可程控四圈八相LED環形表面冷光源及長條形LED輪廓冷光源。
● 光學尺,分辨率為0.001mm。、
● 功能強大的全自測量軟件,可自動編程,自動檢測。
測量方法:
折疊對焦階段
1、在計算機上選定一個測量范圍,它為一個將被測件在工作臺面上的zui大投影面包含在內的二維平面。
2、計算機先將信號傳送給Z向傳動軸系,啟動Z軸步進電機并帶動固定在Z向滑塊上的燈罩內的攝像鏡頭上下移動以便對焦,同時由傳感結構中的區域傳感器將探得的被測件zui高點的高度反饋給計算機以確定攝像鏡頭與被測件zui高點的距離,該距離也稱為攝像機完成對焦的有效焦距,Z向傳動軸系中的光柵將此時攝像鏡頭位置信號傳送回計算機保存。
如果您覺得“重慶萬濠VMS-2515H全自動影像測量儀代理商”描述資料不夠齊全,請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的,我們將給您最大優惠!)
