電控換向閥 ，二位四通電控換向閥，分為單電控（Q24DH-□）和雙電控（Q24D2H-□）兩種，是氣控系統中用來改變氣流方向的基本元件。單電控由電訊號使主閥切換，斷電后自動復位；雙電控是具有記憶性的方向控制閥，電訊號使主閥換向，此電訊號消失后主閥并不復位，只有接受另一訊號后才復位。使用時，請選用經凈化，含潤滑油的...
電控換向閥促銷Q24DH-25,Q24D2H-6,Q24D2H-8,Q24D2H-15 反聯鎖電磁閥,廠家直銷,無錫海萬生產。
一、產品簡介和工作原理
二位四通電控換向閥，分為單電控（Q24DH-□）和雙電控（Q24D2H-□）兩種，是氣控系統中用來改變氣流方向的基本元件。單電控由電訊號使主閥切換，斷電后自動復位；雙電控是具有記憶性的方向控制閥，電訊號使主閥換向，此電訊號消失后主閥并不復位，只有接受另一訊號后才復位。
使用時，請選用經凈化，含潤滑油的壓縮空氣。

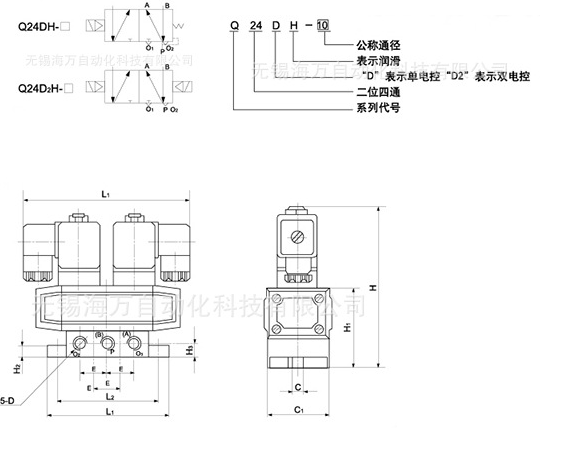

二、產品尺寸圖
三、電控換向閥產品型號和參數
|
型號 |
Q24DH-15,Q24D2H-15 |
Q24DH-10,Q24D2H-10 |
Q24DH-8,Q24D2H-8 |
Q24DH-6,Q24D2H-6 |
|
工作壓力 |
0.15-0.8 |
|||
|
環境溫度 |
-5-50 |
|||
|
介質溫度 |
-5-50 |
|||
|
有效截面積 |
10 |
20 |
40 |
60 |
|
換向時間 |
≤0.04 |
≤0.06 |
||
|
換向頻率 |
≥10 |
≥8 |
||
|
內泄漏油 |
≥10 |
≥25 |
||
|
壽命 |
≥200 |
≥150 |
||
|
電源電壓 |
AC:220 110 36 DC:24 12 |
|||
|
型號 |
接口螺紋（D） |
L |
L1 |
L2 |
C |
C1 |
E |
H |
H1 |
H2 |
H3 |
|
Q24DH-6 |
G1/8" |
132 |
115 |
94 |
9 |
50 |
24 |
137 |
64 |
10 |
12 |
|
Q24D2H-6 |
136 |
||||||||||
|
Q24DH-8 |
G1/4" |
132 |
|||||||||
|
Q24D2H-8 |
136 |
||||||||||
|
Q24DH-10 |
G3/8" |
170 |
156 |
132 |
9 |
60 |
36 |
160 |
87 |
12 |
17 |
|
Q24D2H-10 |
184 |
||||||||||
|
Q24DH-15 |
G1/2" |
170 |
|||||||||
|
Q24D2H-15 |
184 |
四、安裝與使用
1.使用前注意檢查組件在運輸過程中是否損壞，然后安裝使用；
2.安裝時請注意氣體流動方向及接管牙型是否正確。使用介質必須經過濾芯過濾；
3.請注意安裝條件是否符合技術要求（如“工作壓力”、“使用溫度范圍”等），然后安裝使用；
4.盡量避免在震動的環境下使用，并注意低溫下的防凍措施；
5.連接主管路時，注意止泄帶纏繞不可超過接頭牙端面，并注意清除管路接頭內的粉塵、鐵屑等贓物；
6.安裝時先將底座墊片壓入底座，然后將底座與閥體用所配螺釘連接，暫時未用到的安裝位置可壓入底座墊片后用所附盲蓋密封，待系統擴充時再將盲蓋取下裝入相應電磁閥；
7.請注意防塵，拆下不用時應在進、出氣口裝防塵套。
無錫型截止換向閥系列，無錫海萬生產，廠家直銷。
