價格：電議
所在地：浙江 杭州市
型號：MDK300-500W
更新時間：2014-05-05
瀏覽次數：1888
公司地址：杭州市拱墅區豐潭路388號御峰大廈813室
朱敏(女士)
產品特性
·輸出電壓精度(Voltage Accuracy) ±1%
·電壓調整率（Line regulation） ±0.2%
·負載調整率（Load regulation） ±0.4% (主路)
·紋波噪聲（Ripple&Noise,20MHz bandwidth）±1%Vout 20MHZ示波器C
·短路保護（Short Circuit Protection），自恢復（Current limit,Auto-recovry）
·電流限制點（Current Limit）： 110%-130%
·隔離電阻（Isolation Resistance） 200MΩ
·隔離電壓（Isolation Voltage）: 輸入/輸出（Input/Output）:1500VDC
輸入/外殼（Input/case）:1500VDC
輸出/外殼（Output/Case）:500VDC
·濕度（Relative humidity）:Non-condensing 0% to 95%RH(無結露)
·溫度系數（Temperature Coefficient） ±0.03%/°C
·響應速度（Transient Response）: 500 μS
·工作頻率（Switching Frequency） 160-200KHz
·平均無故障工作時間（MTBF） 2X105Hrs
產品型號Models
|
產品型號 Models |
輸入電壓(Vdc) Input voltage range |
輸出電壓(Vdc) Output voltage |
輸出電流(A) Output current |
紋波 Ripple and noise |
效率（%） Efficiency |
|
|
單 路 |
MDK400-24S12 |
24 （18~36） |
12 |
33.3 |
100 |
85 |
|
MDK500-24S24 |
24 |
20.8 |
200 |
86 |
||
|
MDK560-24S28 |
28 |
20 |
200 |
88 |
||
|
MDK500-24S48 |
48 |
10.41 |
400 |
89 |
||
|
MDK400-48S12 |
48 （36~72） |
12 |
33 |
100 |
85 |
|
|
MDK500-48S24 |
24 |
20.8 |
200 |
89 |
||
|
MDK500-48S48 |
48 |
10.41 |
400 |
89 |
||
|
MDK400-110S12 |
110 （70~140） |
12 |
33.3 |
100 |
84 |
|
|
MDK500-110S24 |
24 |
20.8 |
200 |
85 |
||
|
MDK500-110S48 |
48 |
10.41 |
400 |
89 |
||
|
MDK400-300S12 |
300 (200-400) |
12 |
33.3 |
100 |
86 |
|
|
MDK500-300S24 |
24 |
20.8 |
200 |
89 |
||
|
MDK500-300S48 |
48 |
10.41 |
400 |
90 |
||
|
MDK400-600S12 |
600 (400-800) |
12 |
33 |
100 |
86 |
|
|
MDK500-600S24 |
24 |
20.8 |
200 |
89 |
||
|
MDK500-600S48 |
48 |
10.41 |
400 |
91 |
||
● 僅列出典型型號，輸入電壓、輸出電壓、輸出電流可根據客戶要求訂制。

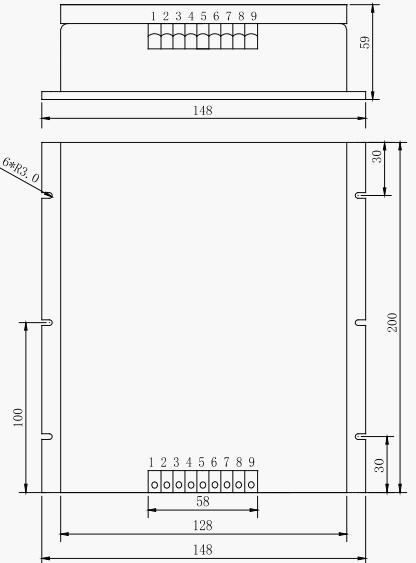

外形圖與引腳定義:200×148×59mm
|
引腳 PIN |
單路 SING |
|
1 |
+Vo |
|
2 |
+Vo |
|
3 |
+Vo |
|
4 |
-Vo |
|
5 |
-Vo |
|
6 |
-Vo |
|
7 |
Gr. |
|
8 |
+Vin |
|
9 |
+Vin |
|
10 |
-Vin |
|
11 |
-Vin |
