價格：電議
所在地：廣東 深圳市
型號：
更新時間：2012-06-05
瀏覽次數：3432
公司地址：深圳市寶安區西鄉金海路金海商務大廈2棟5樓
林俊(先生)
深圳市優度科技有限公司成立于二零零八年，公司以創新挑戰競爭，以誠信維系持久的理念，致力于產品自動化測試、數據采集、環境測試設備、產品老化環境等領域的研發生產。擁有專業的研發團隊，提供各種專業產品的自動化測試、數據采集方案。公司現擁有溫濕度監控系統、AC/DC電流電壓監控系統、應急燈老化測試系統、風扇老化測試系統、產品測試數據采集系統、傳感信號采集系統及溫濕度控制儀表等核心技術及產品。
熱電阻是中低溫區常用的一種溫度檢測器。它的主要特點是測量精度高，性能穩定。其中鉑熱電阻的測量精確度是zui高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。
熱電阻的測溫原理是基于導體或半導體的電阻值隨著溫度的變化而變化的特性。熱電阻大都由純金屬材料制成，目前應用多的是鉑和銅，現在已開始采用鎳、錳和銠等材料制造熱電阻。熱電阻通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它一次儀表上。
目前熱電阻應用廣泛的熱電阻材料是鉑和銅：鉑電阻精度高，適用于中性和氧化性介質，穩定性好，具有一定的非線性，溫度越高電阻變化率越小；銅電阻在測溫范圍內電阻值和溫度呈線性關系，溫度線數大，適用于無腐蝕介質，超過150易被氧化。中國常用的有R0=10Ω、R0=100Ω和R0=1000Ω等幾種，它們的分度號分別為Pt10、Pt100、Pt1000；銅電阻有R0=50Ω和R0=100Ω兩種，它們的分度號為Cu50和Cu100。其中Pt100和Cu50的應用為廣泛。
熱電阻是把溫度變化轉換為電阻值變化的一次元件，通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它一次儀表上。工業用熱電阻安裝在生產現場，與控制室之間存在一定的距離，因此熱電阻的引線對測量結果會有較大的影響。
目前熱電阻的引線主要有三種方式
○1二線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合
○2三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以較好的消除引線電阻的影響，是工業過程控制中的常用的。
○3四線制：在熱電阻的根部兩端各連接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表。可見這種引線方式可完全消除引線的電阻影響，主要用于高精度的溫度檢測。
熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因為測量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線（從熱電阻到中控室）也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。
RTD系列鉑電阻溫度傳感器Pt100/Pt1000，具有精度高，穩定性好，可靠性強，產品壽命長等優點。具有廣泛的應用范圍。
本系統是四線制熱電阻（RTD）高精度溫度采集系統，采用工業標準RS485通訊格式組網或無線組網。產品應用場合：電子生產車間、產品老化房、實驗室等其他需要高精度溫度監測領域。

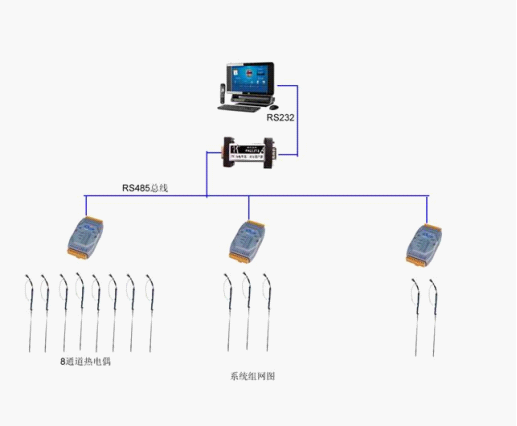

一、 系統組成
二、采集模塊
功能參數：
RS485通訊接口
實物圖：
產品特點:具有內置的微處理器和4線制測量方式，被廣泛的應用于實驗室環境。
安全性高，模塊自帶雙看門狗，保障系統安全。
通用型好，內置自適應芯片，方便組網連接。
性能優良，內部有3000 VDC隔離，更具有高過壓保護高開關量電壓輸入等性能供用戶選擇。
快速組網，僅需要兩根通訊信號線就可以建立起一個多點的分布式RS-485網絡。
產品參數: 模擬量輸入規格
輸入通道：12
輸入類型：熱電阻RTD
熱電阻類型：Pt100，Pt1000
接線方式：4 線
分辨率：16 位
精確度：±0.05%
帶寬：5.24 Hz
輸入阻抗：>1 MΩ
零點漂移：±20 μV/℃
滿量程漂移：±25 ppm/℃
共模抑制比：86 dB min
差模抑制比：100 dB
斷線檢測：有
單通道設置：有
4 KV 通道連接ESD保護
隔離保護：3000 VDC
電源
電源電壓：12 VDC
電源功耗：1.1 W
環境規格
工作溫度：-25 ~ 75 ℃
存儲溫度：-40 ~ 85 ℃
相對濕度：5 ~ 90%，無冷凝
特殊功能
雙看門狗：有
三、上位機軟件
功能：
數據實時采集保存到數據庫
可顯示溫度的波形曲線
監測點可按需配置
可無線組網
短信報警
網絡郵件報警
操作介面：
