技術參數：
精度等級：管道式：0.5級，1.0級
被測介質溫度：
普通橡膠襯里：-20—+60℃；高溫橡膠襯里：-20—+90℃
聚四氟乙稀襯里：-30—+100℃；高溫型四氟襯里：-30—+150℃
額定工作壓力：
管道式： DN10—DN65：2.5MPa
DN80—DN150：1.6MPa
DN200—DN1200：1.0MPa
輸出信號及負載電阻：4-20mADC,0-500Ω
電極材料：含鉬不銹鋼、鈦（Ti）、鉭（Ta）哈氏合金（HB）、鉑（PT）
防護等級：潛水型：IP68，其他：IP65
供電電源：220VAC±10%，50HZ±5%
直管段長度：管道式：上游≥5DN，下游≥2DN
連接方式：流量計與配置之間均采用法蘭連接法立連接尺寸應符合GB9119-88的規定
|

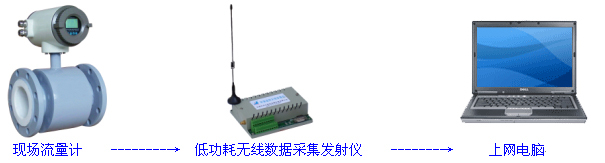

自動無線上網抄表系統－－－－－－－－－－－－－－免去人工抄表，自動生成日報表、月報表
|
|
|
|
環保在線監測系統結構分為儀表數據采集、無線數據發射和上位機監控平臺三個部分, 我公司的環保無線采集儀是集采集與傳輸為一體，隨時查詢即時流量，并調出月報表和日報表，免去人工抄表降低了維護成本。
|
管道選型說明：
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物
理性質和化學性質來決定，使電磁流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等，都能適應被測流
體的性質和流量測量的要求。
可測量的流體
由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，
只是電導率大于20us/cm的任何流體都能選用相應的電磁流量計來測量流量，因為非導電的氣體、蒸汽、油類、丙酮等物質不能選用電磁流量計來測量流量。
傳感器口徑的確定：
流量計使用流速在0.1-5m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。
電極、接地環材料的選擇：
選擇電極材料時，要考慮被測介質的耐腐蝕性，一般要比工藝管道材料高一個等級。
接地環可選擇與電極相同的材料，也可選擇與工藝管道相同的材料作接地環。
工藝管道為金屬管道且內壁無絕緣涂層時，可不選用接地環。
|
電極、接地環材料
|
|
被測液體舉例
|
|
316不銹鋼
|
不耐無機酸、有機酸、氯化物的腐蝕，用于非腐蝕性介質
|
生活及工業用水、污水、礦漿、糖漿
|
|
含鉬不銹鋼
|
對溫度<80℃各種濃度的酸及堿溶液具有強的耐腐蝕性
|
磷酸、燒酸
|
|
OCr18Ni12Mo2Ti
|
|
鈦（Ti）
|
特別適用于氯離子存在的場合使用，能耐氯化物（氯化鈣、氯化鉀、氯化銨、氯化鈉）硫化物、堿液的腐蝕
|
冷凍鹽水、海水、氨水雙氧水、乙酸
|
|
鉭（Ta）
|
具有優良的耐腐蝕性，幾乎和玻璃相似，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸、王水、硫酸）的腐蝕。不耐堿、氫氟酸、氧化物及發煙硫酸的腐蝕。
|
鹽酸王水、硝酸、硫酸
|
|
鉑（Pt）
|
幾乎適用于所有化學介質的腐蝕，但不適用于王水和銨鹽
|
濃硫酸、熱堿溶液
|
襯里的選擇：
襯里材料應根據被測介質的腐蝕性、磨損性的溫度來選擇。聚四氟乙烯（PIEE）襯里具有優良的耐強酸強堿腐蝕的性能，它也具有可靠的耐高溫性，高溫下不變形，不降色絕緣電阻的性能；它還具有不拈性，即不能和其他物質相粘接、表面光滑。因此測量粘度大（如糖漿）或容易結疤的介質（如氧化鋁）強腐蝕性介質（如硫酸、硝酸、鹽酸、磷酸等），溫度較高的介質或定期用蒸汽部洗管道的場合及有衛生要求的食品（如啤酒、牛奶、麥芽汁）均可選用四氟襯里。橡膠具有耐磨特點，廣泛用于測量水、工業用水、廢水、污水礦漿、泥漿、纖維漿等介質。
襯里材料選擇說明：
 SUS316L不銹鋼電極 |
鈦電極 |
 鉭電極 |
 橡膠襯里示意圖 |
PO襯里示意圖 |
 四氟襯里示意圖 |
|
襯里
|
主要性能特點
|
可測介質舉例
|
注意事項
|
|
四氟（PTEE）
|
耐熱耐腐蝕性能優良、表面光滑、不易粘著
|
高滲透性介質，如氫氟酸、鹽酸、醋酸等。強腐蝕性介質，如硫酸、硝酸、電解質、燒堿等。易結疤的介質。
|
可用于衛生要求的場，適用于高溫流體。溫度范圍為（-30—+150℃）用于正壓管道
|
|
橡膠
|
有的彈性，耐磨性好，耐沖擊。耐一般弱腐蝕性介質的腐蝕。
|
水、廢水、污水、纖維漿、礦漿、泥漿
|
廣泛用于非腐蝕或磨損性介質的場合。溫度范圍-20—+80℃。用于正壓管道
|
上限流量的選擇:
由于通徑、流速、流量三者之間存在嚴格的函數關系，所以選型時可根據下表在對應的通徑下選擇上限流量值。
安裝地點的選擇：
為了使變送器工作穩定，在選擇安裝地點時應注意以下幾方面的要求：
1）盡量避免鐵磁性物體及具體強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場
和流量信息。
2）應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。
3）應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95%
4）選擇便于維修，活動方便的地方
5）流量計應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。

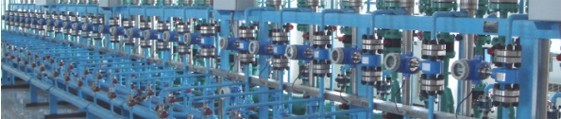

安裝在化工廠的
電磁流量計現場（DN25mm）
電磁流量計的正確接線:
①勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣
②信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內。
③信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
④分體型電磁流量計勵磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的連接同一體型電磁流量計。

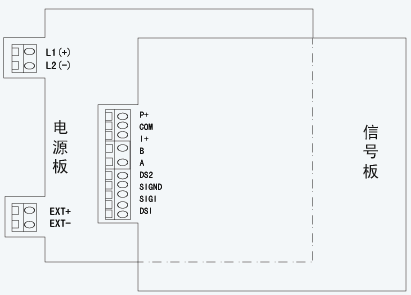

一體型電磁流量計的接線：
①勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣
②信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內。
③信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
④分體型電磁流量計勵磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的連接同一體型電磁流量計。
分體型電磁流量計的接線：

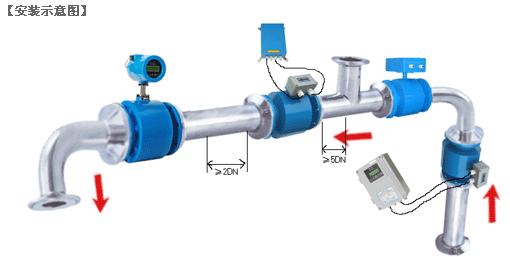

如何在管道上安裝：
應安裝在水平管道較低處和垂直向上處，避免安裝在管道的zui高點和垂直向下處；
應安裝在管道上上升處；
在開口排放管道安裝，應安裝在管道的較低處；
若管道落差超過5m時，在傳感器的下游安裝排氣閥；
應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；
傳感器不能安裝在泵的進出口處，應安裝在泵的出口處；

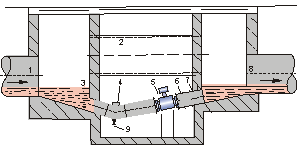

在測量井內安裝流量計的方式
如何正確選擇安裝節點：
正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。
選擇安裝位置時需特別注意：
·非測量電極的軸線必須近似于水平方向；
·測量管道內必須完全充滿液體；
·流量計前方少要有5*D（D為流量計內徑）長度的直管段，后方少要有3*D（D為流量計內徑）長度的直管段；
·流體的流動方向和流量計的箭頭方向一致；
·管道內要有真空會損壞流量計的內襯，需特別注意；
·在流量計附近應無強電磁場；
·在流量計附近應有充裕的空間，以便安裝和維護；
·若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離少要有30×D（D為流量計內徑）長度為方便今后流量計的清洗和維護，應安裝旁通管道；
|
1、入口
|
2、溢流管
|
3、入口柵
|
4、清洗孔
|
|
5、流量計
|
6、短管
|
7、出口
|
8、排放閥
|
