產品簡介

TC-3051型智能壓力變送器是我公司引進國外技術和設備生產的變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝

公司簡介

公司座落在美麗富饒的高郵湖畔，有天下第一荷花美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。成立于2004年，是一家集科研、生產、成套工程為一體的高新技術企業。企業擁有雄厚的技術力量、先進的生產設備，科學合理的生產工藝，健全的質保體系，為產品的高標準提供了有力的保障。生產的標準校驗裝置、電磁流量計、渦街流量計、孔板流量計、金屬轉子流量計、精密數字壓力計、物位計、壓力表、隔膜壓力表、不銹鋼壓力表、熱電阻、熱電偶、雙金屬溫度計、壓力變送器、差壓變送器、靜高壓變送器、無紙記錄儀、電接點壓力表、一體化溫度變送器、導納科位儀、智能壓力效驗儀、電線電纜等產品在石化、電力、冶金以及國防等行業的自動化控制中得到了廣泛的應用。代理的羅斯蒙特、橫河EJA等我廠產品也為國內各行業提供了大量技術先進、可靠實用的測量控制儀表，深受用戶歡迎。我們本著質量第一，服務第一，誠信第一的宗旨,愿與客戶攜手，以全新的營銷策略，走向更廣闊的市場。公司成立以來憑借良好的信譽及優質的服務已經與各地區的生產廠商建立了長期穩定的商業貿易伙伴關系。

展開

產品說明

TC-3051型智能壓力變送器是我公司引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。

用途

TC-3051GP型壓力變送器主要用于測量氣體、液體和蒸汽的壓力、負壓力等參數，然后將其轉換成4～20mA.DC信號輸出。Gp型壓力變送器的δ室，一側接受被測壓力信號,另一側則與大氣壓力貫通,因此可用于測量表壓力或負壓。

通用技術性能和參數

輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC(詳見負載特性圖)

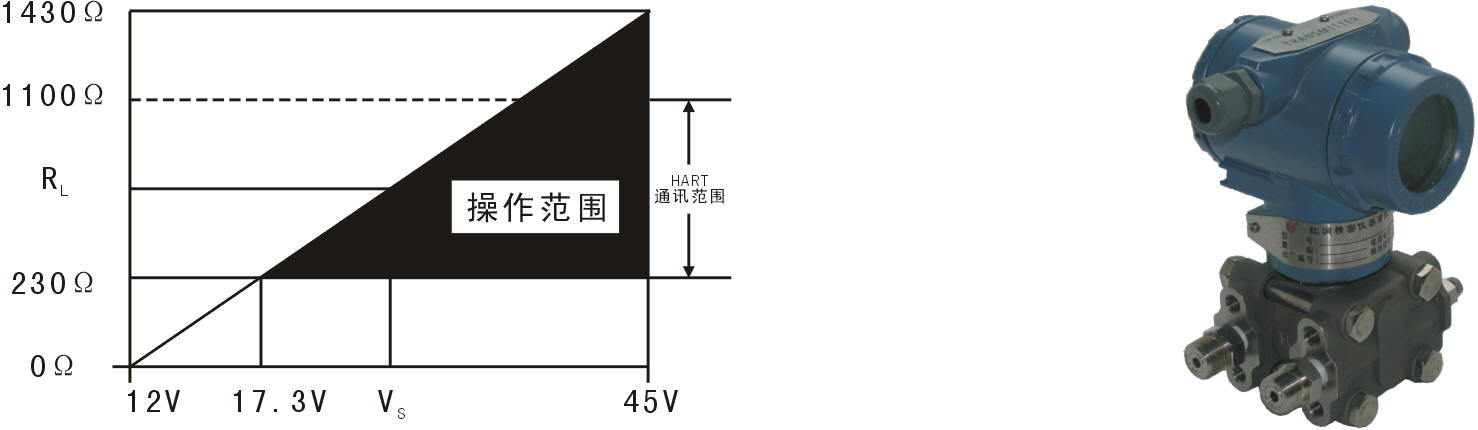

負載特性：

量程比：10：1或100比1
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%，±0.2%（標配精度為±0.2%，若選擇其他精度請在訂貨選型時注明。）
阻尼：通常可在0.1至16秒之間可調。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：零位誤差：±0.5%zui大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%zui大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：液晶數顯精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
重量：3.9Kg（不包括附件）

TC-3051GP型壓力變送器

代號	測量范圍（KPa）
3 4 5 6 7 8 9 0	0 － 1.3～ 7.5 0 － 6.2～ 37.4 0 － 31.1～ 186.8 0 － 117～ 689.5 0 － 345～ 2068 0 － 1170～ 6895 0 － 3450～ 20680 0 － 6895～ 41370

代號	輸出形式
SF S	4～20mA.DC 數字放大器，帶4位LCD數字顯示 4～20mA.DC 智能放大器，并采用HART協議通訊

代號	容室和接頭材質	排氣／排液閥材質
1 2 3 4	碳鋼鍍鉻 316鋼哈氏合金C 蒙耐爾合金	316鋼 316鋼哈氏合金C 蒙耐爾合金

代號	隔離膜片材質
2 3 4 5	316L鋼哈氏合金C 蒙耐爾合金鉭

代號	灌充液種類
無 F	低粘度硅油氟油（惰性液，用于制氧系統）

代號	選用件
M3 B1 B2 B3 D1 D2 不注 C1 C2 C3 d I	數顯指示表 4位LCD數字顯示管裝彎支架（安裝管φ60）板裝彎支架管裝平支架（安裝管φ60）排氣／排液閥裝在容室側面的上部排氣／排液閥裝在容室側面的下部橢圓接頭內螺紋NPT NPT外螺紋接頭 M20×1.5丁字接頭 NPT外螺紋接頭隔爆型，防爆標志ExdⅡBT4-6 本安型，防爆標志ExiaⅡCT5
