產品說明
簡單介紹
◎按鍵設定，能測量各種頻率、轉速、線速度，又可用于計數計長◎可分二段任意參數設定，任意分頻、計長系數設定◎輸入/輸出光電隔離，抗干擾能力強◎2路輸入，有加、減計數功能，可配各種編碼器◎4位/5位/6位顯示，外供傳感器電源◎兩路報警輸出，多種輸出方式選擇◎一路可選擇各種測量信號電流變送輸出◎帶RS485通信接口，可選擇MODBOS RTU通信協議.
智能計數器
的詳細介紹
| FH系列智能頻率、轉速、線速度、計數綜合儀表 |
| 1.特點 |
◎按鍵設定，能測量各種頻率、轉速、線速度，又可用于計數計長
◎可分二段任意參數設定，任意分頻、計長系數設定
◎輸入/輸出光電隔離，抗干擾能力強
◎2路輸入，有加、減計數功能，可配各種編碼器
◎4位/5位/6位顯示，外供傳感器電源
◎兩路報警輸出，多種輸出方式選擇
◎一路可選擇各種測量信號電流變送輸出
◎帶RS485通信接口，可選擇MODBOS RTU通信協議. |
| 2.計數參數 |
|
電源
|
AC 220V/100V±15% 50Hz/60Hz ≤5VA |
|
輸入信號
|
脈沖信號、方波、正弦波 5V≤H≤30V 0≤L≤2V,上升沿觸發，計數用，頻率為0.01～ 9KHz |
|
計數速度
|
≤4000 CPS |
|
顯示計數范圍
|
-1999～9999、－19999～99999、－199999～999999（依顯示位數變化） |
|
比率設定范圍
|
0.001～999.9、0.0001～9999.9、0.00001～99999.9 |
|
輸入阻抗
|
≥10KΩ |
|
繼電器輸出方式
|
R、N、C、F、H、L(計數)，上下限報警（頻率），容量 250V AC/3A,DC 30V/3A COS￠ =1 |
|
變送輸出
|
4～20mA、0～10mA 軟件可調整 |
|
絕緣阻抗
|
≥100MΩ （DC 500V電源端子與外接端子之間） |
|
絕緣強度
|
AC 1500V 1min (電源端子與外接端子之間) |
|
工作環境
|
0～50℃ 30～85％ RH |
|
輔助電源
|
DC 12V±5% 50mA max/DC 24V ±5% 30mA max |
|
重量
|
|
|
| *輸入/輸出方式參看FC系列 |
| 3.安裝尺寸 |
|
|
 |
A
|
B
|
L
|
C
|
D
|
|
FH4
|
48
|
48
|
80
|
45+0.5
|
45+0.5
|
|
FH7
|
72
|
72
|
100
|
67.5+0.5
|
67.5+0.5
|
|
FH8
|
96
|
48
|
100
|
91+0.5
|
45+0.5
|
|

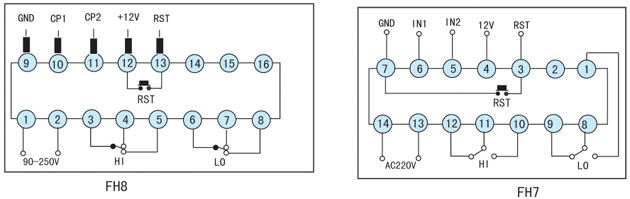

| 4.端子連接 |
|
|

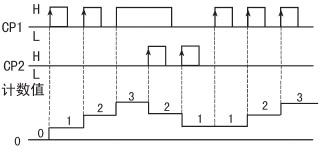

| 5.輸入方式A、B、C、D的計數情況 |
| A 輸入方式UP（加法） |
B 輸入方式UP/DOWN(加或減算) |
CP1:計數輸入 CP2:控制端
CP2高電平時禁止CP1輸入，低電平（懸空）時CP1加計數.
|
CP1:計數輸入，CP2:控制端
CP1為高電平時（懸空）CP1減計數.
CP2為高低平時（懸空）CP1加計數. |
| C 輸入方式UP/DOWN(加減算) |
D 輸入方式UP/DOWN(可逆計算) |
CP1:計數輸入，CP2:計數輸入
CP1為加數輸入端
CP2為減數輸入端 |
CP1:計數輸入，CP2：計數輸入
CP1超前CP2,為加計數
CP1滯后CP2,為減計數
|
|
| 6.輸入方式選擇 |
|
輸入方式
|
功能說明 |
|
A模式
|
IN1加計數，IN2為GATE功能，當IN2為高電平時（或與＋12V短接），IN1輸入被禁止. |
|
B模式
|
IN1加計數，IN2為倒計數控制功能，當IN2為高平電時，IN1加計數變?yōu)闇p計數. |
|
C模式
|
IN1加計數，IN2減計數 |
|
D模式
|
IN1信號超期IN2信號，為加計數，IN1信號滯后IN2信號，為減計數. |
|
| 7.輸出方式選擇 |
|
輸出模式
|
功能說明 |
|
R方式
|
加計數到設定值HI時，顯示值保持到延時一段時間后，自動復位.（簡稱延時復位） |
|
N方式
|
加計數到達設定值HI時，顯示值保持到外接或手動復位.（簡稱手動復位） |
|
C方式
|
加計數到達設定值HI時，顯示值自動復位，重新計數.（簡稱自動復位） |
|
F方式
|
加計數到達設定值HI時，顯示值繼續增長到外接或手動復位 |
|
H方式
|
加計數到達設定值HI時，HI和LO分別作為一段和第二段的控制輸出 |
|
L方式
|
HI和LO分別作為高報警和低報警的控制輸出 |
|
| 其中R、N、C、F四種方式的LO輸出還有三種方式進行選擇 |
|
dHOL
|
表示LO動作后，跟隨HI一起復位 |
|
dOFF
|
表示LO動作后，保持到HI動作時立刻復位 |
|
dTIM
|
表示LO動作后，延時另一段時間后，自動復位 |
|
