手柄式鎧裝熱電偶
|
|
|
|
產品型號：
|
|
|
產品報價：
|
|
|
產品特點：
|
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。 |
|
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
鎧裝熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
鎧裝熱電偶特點
熱響應時間少，減小動態誤差；
可彎曲安裝使用；
測量范圍大；
機械強度高，耐壓性能好；
鎧裝熱電偶工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
鎧裝熱電偶主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
鎧裝熱電偶測量范圍及允差
| 型號 |
分度號 |
允差等級 |
| I |
II |
| 允差值 |
測溫范圍°C |
允差值 |
測溫范圍°C |
| WRNK |
K |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
| ±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
| WRMK |
N |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
| ±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
| WREK |
E |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
| ±0.004ltl |
375~800 |
±0.004ltl |
333~900 |
| WRFK |
J |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
| ±0.004ltl |
375~750 |
±0.004ltl |
333~750 |
| WRCK |
T |
±1.5°C |
-40~+125 |
±1°C |
-40~+133 |
| ±0.004ltl |
125~350 |
±0.0075ltl |
133~1000 |
| WRPK |
S |
±1°C |
0~+1100 |
±2.5°C |
0~600 |
| ±[0.003（t-1100）] |
1100~1600 |
±0.0025ltl |
600~1600 |
鎧裝熱電偶常溫絕緣電阻
鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000MΩ。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ；
鎧裝熱電偶偶絲直徑及材料
| 偶絲形式 |
單支式 |
雙支式 |
| 套管直徑 |
Ф2Ф3 Ф4 Ф5 Ф6 Ф8 |
Ф3Ф4 Ф5 Ф6 Ф8 |
| 套管材質 |
E﹑J﹑T |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
| K﹑N |
1Cr18Ni9Ti GH3030 |
1Cr18Ni9Ti GH3030 |
| S |
GH3039 |
GH3039 |

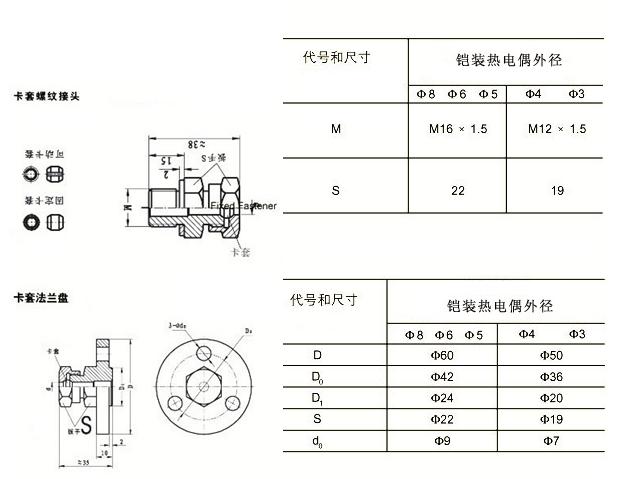

鎧裝熱電偶安裝固定形式

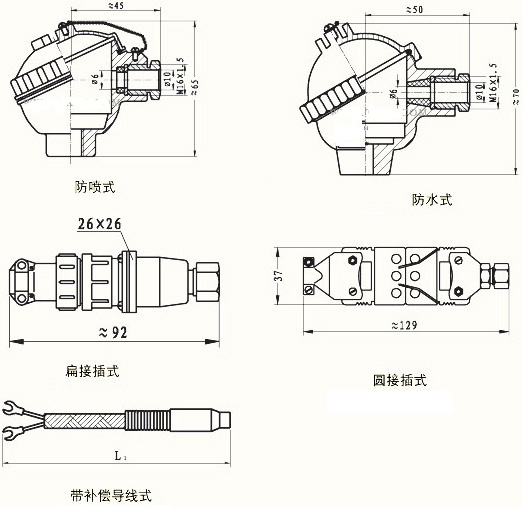

鎧裝熱電偶接線盒形式
鎧裝熱電偶推薦使用溫度
| 品 種 |
套管材料 |
外 徑 |
使用溫度（°Ｃ） |
| 長期使用 |
短期使用 |
| 鎳鉻-鎳硅 |
1Cr18Ni9Ti |
2.0 |
600 |
700 |
| 3.0，4.0，5.0，6.0，8.0 |
800 |
900 |
| GH3030 |
2.0，3.0 |
800 |
900 |
| 4.0，5.0 |
900 |
1000 |
| 6.0，8.0 |
1000 |
1100 |
| 鎳鉻硅-鎳硅 |
1Cr18Ni9Ti |
2.0 |
600 |
700 |
| 3.0,4.0,5.0,6.0,8.0 |
800 |
900 |
| GH3030 |
2.0,3.0 |
900 |
1000 |
| 4.0,5.0 |
1000 |
1100 |
| 6.0,8.0 |
1100 |
1200 |
| GH3039 |
2.0,3.0,4.0 |
1000 |
1100 |
| 5.0,6.0,8.0 |
1100 |
1200 |
| 鎳鉻-銅鎳 |
1Cr18Ni9Ti |
2.0 |
500 |
600 |
| 3.0,4.0,5.0 |
600 |
700 |
| 6.0,8.0 |
700 |
800 |
| 鐵-銅鎳 |
1Cr18Ni9Ti |
2.0 |
400 |
500 |
| 3.0,4.0,5.0 |
500 |
600 |
| 6.0,8.0 |
600 |
750 |
| 銅-銅鎳 |
1Cr18Ni9Ti |
2.0,3.0,4.0,5.0 |
250 |
300 |
| 6.0,8.0 |
300 |
350 |
| 鉑銠10-鉑 |
GH3039 |
2.0,3.0,4.0 |
1000 |
1100 |
| 5.0,6.0,8.0 |
1100 |
1200 |

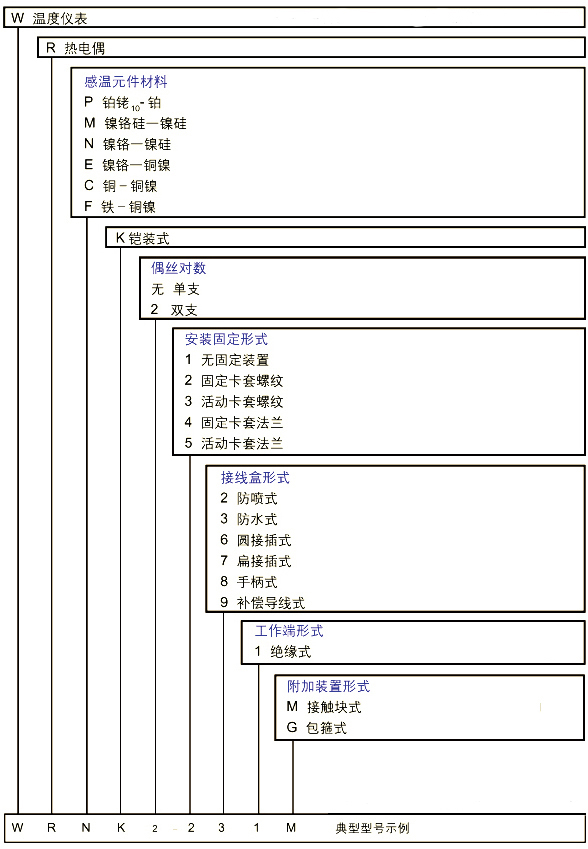

鎧裝熱電偶型號命名方法
手柄式鎧裝熱電偶選型一覽表（配套顯示表請參見便攜式（手持式）數字溫度計）
選型服務0；公司還可按樣品或圖紙定做各種特殊型號熱電偶、熱電阻、雙金屬溫度計。
| 產 品 名 稱 |
產 品 型 號 |
分 度 號 |
外 徑 |
長 度 |
工作端形式 |
| 鎳鉻硅-鎳硅 |
WRMK-181 |
N |
?3 |
300 |
絕緣式 |
| 鎳鉻-鎳硅 |
WRNK-181 |
K |
| 鎳鉻-銅鎳 |
WREK-181 |
E |
| 銅-銅鎳 |
WRCK-181 |
T |
| 鐵-銅鎳 |
WRFK-181 |
J |
| 鎳鉻硅-鎳硅 |
WRMK-182 |
N |
接殼式 |
| 鎳鉻-鎳硅 |
WRNK-182 |
K |
| 鎳鉻-銅鎳 |
WREK-182 |
E |
| 銅-銅鎳 |
WRCK-182 |
T |
| 鐵-銅鎳 |
WRFK-182 |
J |
1）熱電偶I級按協議訂貨；
2）保護管其余材質根據協議訂貨；
|
|
如果您覺得“帶手柄引線式熱電偶”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
