一、概述:

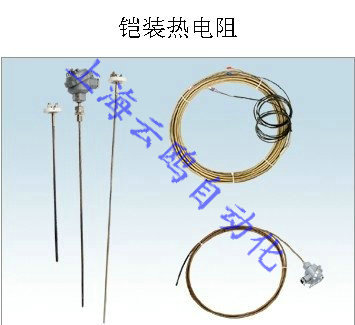

鎧裝熱電偶
一、應用
通常和顯示儀表、記錄儀表等配套使用。直接測量各種生產過程中的0~1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
二、特點
◆熱響應時間少,減小動態誤差;
◆可彎曲安裝使用;
◆測量范圍大;
◆機械強度高,耐壓性能好。
三、工作原理
鎧裝熱電偶的兩根電由不同導體材質組成。當測量端與參比端存在溫差時,就會產生熱電動勢,工作儀表便顯示出熱電動勢所對應的溫度值。
四、主要技術參數
產品執行標準 IEC584 IEC1515 GB/T16839-1997 JB/T5582-91
常溫緣電阻 鎧裝偶在環境溫度為20±15℃,相對濕度不大于80%,試驗電壓為500±50V(直流)電與外套管之間的緣電阻≥1000MΩ.m。即1m長的試樣的緣電阻為1000MΩ;10m長的試樣的緣電阻為100MΩ。
①測溫范圍及允差
| 型號 | 分度號 | 允許誤差與偶材等級 | |||
| I級 | II級 | ||||
| 允差值 | 測溫范圍℃ | 允差值 | 測溫范圍℃ | ||
| WRNK | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004│t│ | 375~1000 | ±0.0075│t│ | 333~1200 | ||
| WRMK | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004│t│ | 375~1000 | ±0.0075│t│ | 333~1200 | ||
| WREK | E | ±1.5℃ | -40~+375 | ±1.5℃ | -40~+333 |
| ±0.004│t│ | 375~800 | ±0.004│t│ | 333~900 | ||
| WRFK | J | ±1.5℃ | -40~+375 | ±1.5℃ | -40~+333 |
| ±0.004│t│ | 375~750 | ±0.004│t│ | 333~750 | ||
| WRCK | T | ±1.5℃ | -40~+125 | ±1℃ | -40~+333 |
| ±0.004│t│ | 125~350 | ±0.0075│t│ | 133~350 | ||
| WRPK | S | ±1℃ | 0~+1100 | ±2.5℃ | 0~600 |
| ±[1+0.003(t-1100)] | 1100~1600 | ±0.0025│t│ | 600~1600 | ||
②安裝固定形式
卡套式螺紋接頭
|
代號和尺寸
|
鎧裝偶外徑
|
|||||
|
Φ8
|
Φ6
|
Φ5
|
Φ4
|
Φ3
|
Φ2
|
|
|
M
|
M16×1.5
|
M12×1.5
|
||||
|
S
|
22
|
19
|
||||
|
代號和尺寸
|
鎧裝偶外徑
|
|||||
|
Φ8
|
Φ6
|
Φ5
|
Φ4
|
Φ3
|
Φ2
|
|
|
D
|
Φ60
|
Φ50
|
||||
|
D0
|
Φ42
|
Φ36
|
||||
|
D1
|
Φ24
|
Φ20
|
||||
|
S
|
22
|
19
|
||||
|
d0
|
Φ9
|
Φ7
|
||||
七、鎧裝熱電偶推薦使用溫度
|
品種
|
套管材料
|
外徑
|
使用溫度(℃)
|
|
|
長期使用溫度
|
短期使用溫度
|
|||
|
鎧裝鎳鉻-鎳硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0,4.0,5.0,6.0,8.0
|
800
|
900
|
||
|
GH3030
|
2.0,3.0
|
800
|
900
|
|
|
4.0,5.0
|
900
|
1000
|
||
|
6.0,8.0
|
1000
|
1100
|
||
|
鎧裝鎳鉻硅-鎳硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
GH3030
|
3.0,4.0,5.0,6.0,8.0
|
800
|
900
|
|
|
2.0,3.0
|
900
|
1000
|
||
|
4.0,5.0
|
1000
|
1100
|
||
|
GH3039
|
6.0.8.0
|
1100
|
1200
|
|
|
2.0,3.0,4.0
|
1000
|
1100
|
||
|
5.0.6.0.8.0
|
1100
|
1200
|
||
|
鎧裝鎳鉻-銅鎳
|
1Cr18Ni9Ti
|
2.0
|
500
|
600
|
|
3.0.4.0.5.0
|
600
|
700
|
||
|
6.0.8.0
|
700
|
800
|
||
|
鎧裝鐵-銅鎳
|
1Cr18Ni9Ti
|
2.0
|
400
|
500
|
|
3.0.4.0.5.0
|
500
|
600
|
||
|
鎧裝銅-銅鎳
|
1Cr18Ni9Ti
|
6.0.8.0
|
600
|
700
|
|
2.0,3.0.4.0.5.0
|
250
|
300
|
||
|
鎧裝鉑銠10-鉑
|
GH3039
|
6.0.8.0
|
300
|
350
|
|
2.0.3.0.4.0.
5.0.6.0.8.0 |
1000 |
1100
1200 |
||
八、附加裝置形式
九、型號命名方法
|
名稱
|
型號
|
分度號
|
規格
|
工作端形式
|
|
|
d |
L1 |
||||
|
單支鉑銠10-鉑
|
WRPK-101
|
S
|
Φ2 |
75
100 150 200 250 300 400 500 750 1000 2000 3000 4000 5000 7500 10000 15000 20000 25000 |
緣式
|
|
WRPK-102 |
接殼式 |
||||
|
雙支鉑銠10-鉑
|
WRPK2-101
|
緣式
|
|||
|
WRPK2-102 |
接殼式 |
||||
|
單支鎳鉻硅-鎳硅
|
WRMK-101
|
N
|
緣式
|
||
|
WRMK-102 |
接殼式 |
||||
|
雙支鎳鉻硅-鎳硅
|
WRMK2-101
|
緣式
|
|||
|
WRMK2-102 |
接殼式 |
||||
|
單支鎳鉻-鎳硅
|
WRNK-101
|
K
|
緣式
|
||
|
WRNK-102 |
接殼式 |
||||
|
雙支鎳鉻-鎳硅
|
WRNK2-101
|
緣式
|
|||
|
WRNK2-102 |
接殼式 |
||||
|
單支鎳鉻-鎳硅
|
WREK-101
|
E
|
緣式
|
||
|
WREK-102 |
接殼式 |
||||
|
單支鎳鉻-銅鎳
|
WREK2-101
|
緣式
|
|||
|
WREK2-102 |
接殼式 |
||||
|
單支銅-銅鎳 |
WRCK-101 |
T |
緣式
|
||
|
WRCK-102 |
接殼式 |
||||
|
雙支銅-銅鎳 |
WRCK2-101 |
緣式
|
|||
|
WRCK2-102 |
接殼式 |
||||
|
單支鐵-銅鎳
|
WRFK-101
|
J
|
緣式
|
||
|
WRFK-102 |
接殼式 |
||||
|
雙支鐵-銅鎳
|
WRFK2-101
|
緣式
|
|||
|
WRFK2-102 |
接殼式 |
||||
十一、選型需知
1)型號
2)分度號
3)精度等級
4)安裝固定形式
5)保護管材質
6)長度或插入長度
例:鎧裝熱電偶,K型,Ⅰ級,固定卡套螺紋,保護管GH3030,長度450mm,插入長度300mm,WRNK-231,K,L×l=450×300,Ⅰ級, 保護管GH3030。

十、感溫元件型號及規格
