產品簡介

ZK-LGX楔形流量計的詳細資料：

公司簡介

　　江蘇中控自動化儀表有限公司(原淮安中控自動化儀表有限公司)是國內重點測控工程成套單位，化工部、冶金部、電力部、輕工部定點生產配套企業。主要從事溫度、壓力、流量、物位等系列儀器儀表、計量儀器、控制系統的設計、開發、生產及裝置總成技術的銷售、服務工作。所有產品經過國內一流的水流量、油流量、氣流量標準校驗裝置的校驗，通過ISO9001國際質量體系的認證。

　　公司座落在美麗富饒的高郵湖畔，有“天下第一荷花”美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。

　　主要產品有：LUGB系列渦街流量計、LW系列渦輪流量計、ZK-100型系列超聲波流量計、LDE系列電磁流量計、LZB系列玻璃轉子流量計、面板式(管道)流量計、LZ系列金屬管浮子流量計、LG系列孔板流量計、LUX系列旋進旋渦流量計、LFX系列蒸汽流量計、UZ系列磁翻板液位計、壓力表、壓力變送器等。

　　本公司以誠為準、以信為本。堅持“創意經營，顧客滿意”為宗旨，為顧客提供優質的產品和優秀的服務，與本行業領域的新老朋友共同發展。

展開

產品說明

ZK-LGX楔形流量計的詳細資料：

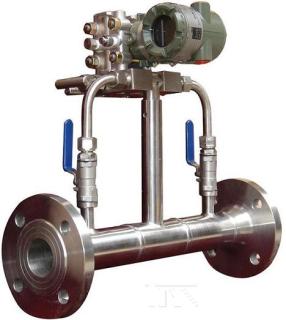

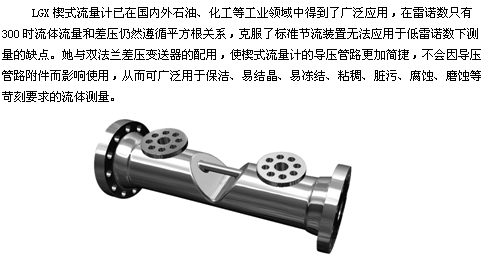

產品介紹：ZK-LGX楔形流量計是八十年代開始開始逐步走向實用的一種新型流量計，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。

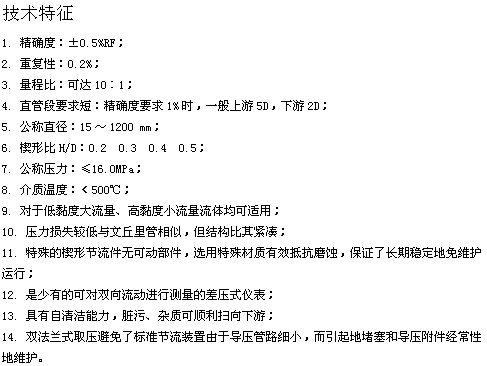

主要特點：
1 重復性好、精確度高，經標定的楔形流量計，精度達0.5 級。
2 具有自清潔能力，無滯流區。
3 耐磨損、壽命長、可靠性高。
4 壓損比孔板小。
5 一體型結構，現場安裝無需按裝導壓管路，直接與管道進行螺紋或法蘭連接。施工省時省力，維護方便。

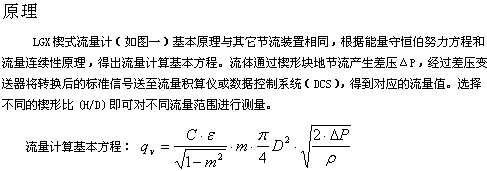

二測量原理：
流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出，送至差壓變送器轉變為電信號輸出，再經經專用智能流量計算儀運算后，即可獲知流量值。
楔形流量計流量方程：
Cε πD2 2ΔP
qv= m
1-m2 4 ρ

式中：qv —— 流體流量，m3/s
C —— 流出系數；
ε—— 可膨脹性系數；
πD2
m —— 開孔與管道面積比， S1/ ——
4
S1 —— 弓型流通面積，m2
D —— 管道內徑,m；
ΔP—— 差壓，Pa
ρ—— 被測介質密度，kg/m3
