流量儀表 >> SD-YL 腰輪流量計:
羅茨腰輪流量計簡稱腰輪流量計，主要用于對管道中液體流量進行連續或間歇測量的高精度計量儀表。它具有精度高、可靠性好、重量輕、壽命長、運行噪聲低、安裝使用方便等特點SMITH腰輪流量計可現場指示累積流量、瞬時流量，單次量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、232，485通訊、4-20mA+HART、MODBUS協議等。廣泛用于石油、化工、電力、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等流體的精確計量。與Smith機械批控器或電子批控器組合，可實現不同型式的灌裝，批控等能。
流量計執行標準：NIST（美國技術標準局專業標準）
ZBN12001-87《容積式流量計通用技術條件》

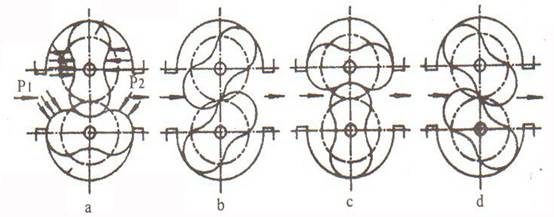

腰輪流量計工作原理:
當被測液體流經計量室時，在流量計的進出口形成 壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。 在計數器機構中安裝發信器即成了帶發信器的腰輪流量計。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。使用說明另見顯示儀表分類說明書。

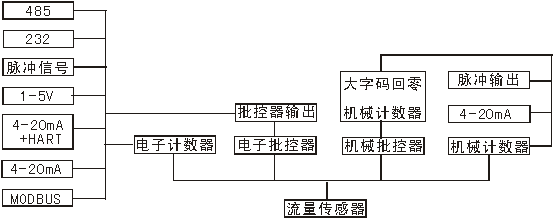

腰輪流量計功能框圖
腰輪流量計主要零件材料組合
|
主要零部件名稱 |
材料組代碼 |
|||||||||||||||||||||
|
F1 |
F2 |
F3 |
F4 |
F5 |
||||||||||||||||||
|
鑄鐵 |
鑄鋁 |
石墨 |
不銹鋼 |
鑄鋼 |
鑄鐵 |
鑄鋁 |
石墨 |
不銹鋼 |
鑄鐵 |
不銹鋼 |
石墨 |
鑄鋼 |
鑄鐵 |
不銹鋼 |
石墨 |
不銹鋼 |
石墨 |
不銹鋼 |
||||
|
殼體 |
● |
● |
● |
● |
● |
|||||||||||||||||
|
腰輪 |
● |
● |
● |
● |
● |
|||||||||||||||||
|
蓋板 |
● |
● |
● |
● |
● |
|||||||||||||||||
|
軸承 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|||||||||||
|
推 薦 使 用 條 件 |
工作壓力<1.6MPa，介質要求清潔，對鋼鐵不具有腐蝕性的介質 |
工作壓力>1.6MPa，介質粘度較差的液體（如汽油） |
工作壓力<1.6MPa，介質粘度較差的液體（如汽油） |
工作壓力<1.6MPa，不影響被測介質原有清潔度 |
酸、堿、鹽、水等各種介質 |
|||||||||||||||||
腰輪流量計技術指標:
允許基本誤差:±0.1% 、±0.2% 、±0.5%
公稱通徑DN（mm）:15～300
公稱壓力PN（M.Pa）:鑄鐵（A）、不銹鋼（P） 1 .0 、1.6、2.5、4.0、6.3
鑄鋼（E）2.5、4.0、 6.3 、9.6
被測液體溫度:
低溫型：-40～ +60℃
常溫型-10℃～ +80℃
中溫型-10℃～ +200℃
高溫型-10℃～ +300℃
被測液體粘度(mPa.s):0.3～ 50000
管道連接:GB/T9118-2000(中國標準法蘭)；NIST（美國標準法蘭）；
BSPT（英國標準管螺紋）：NPT（美國推拔管螺紋）；
現場顯示：99999,999 L（累計流量）9999,999.9 L（單次流量）
9999,999.9 L（瞬時流量）
輸出信號：脈沖信號、4～20mA、1-5V、4～20mA +HART協議、MODBUS
支持RS232、RS485通訊（任選）
防爆等級：EXiaIIBT5EXiaIICT5防護等級：IP65
流量范圍（m3/h）
|
公稱通徑 mm |
液體粘度 3.0～150mPa.s |
液體粘度 0.6～3.0mPa.s |
液體粘度 3.0～150mPa.s |
液體粘度 0.6～3.0mPa.s |
|
15 |
0.25～2.8 |
0.5～2.8 |
0.5～2.8 |
0.83～2.8 |
|
20 |
0.25～2.8 |
0.5～2.8 |
0.5～2.8 |
0.83～2.8 |
|
25 |
0.6～6.8 |
1.2～6.8 |
1.2～6.8 |
2～6.8 |
|
40 |
1.6～18 |
3.2～18 |
3.2～18 |
5.3～18 |
|
50 |
2.5～28 |
5～28 |
5～28 |
8.3～28 |
|
80 |
6～60 |
12～60 |
12～60 |
20～60 |
|
80A |
12～100 |
22～100 |
20～100 |
33.3～100 |
|
100 |
10～100 |
20～100 |
20～100 |
33.3～100 |
|
150 |
40～200 |
40～200 |
40～200 |
66.7～200 |
|
200 |
80～360 |
120～360 |
36～360 |
50～360 |
|
250 |
80～540 |
120～600 |
50～540 |
100～600 |
|
300 |
150～800 |
200～1000 |
140～800 |
200～1000 |
|
精度等級 |
0.5級 |
0.2級 |
||
腰輪流量計型號代碼:
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
7 |
8 |
9 |
10 |
11 |
|||
|
基本型號 |
公稱通徑 |
準確度 |
壓力級別 |
溫度級別 |
顯示形式 |
輸出信號 |
批控形式 |
材料組別 |
接口形式 |
外供電源 |
內容含義 |
|||
|
SD-YL |
羅茨腰輪流量計 |
|||||||||||||
|
1/8” |
1/8”--20”選擇一種或以mm |
|||||||||||||
|
0.1 |
準確度0.1級(或0.2、0.5) |
|||||||||||||
|
S1 |
公稱壓力0.6M.Pa |
|||||||||||||
|
S2 |
公稱壓力1.0M.Pa |
|||||||||||||
|
S3 |
公稱壓力2.5M.Pa |
|||||||||||||
|
S4 |
公稱壓力4.0M.Pa |
|||||||||||||
|
S5 |
公稱壓力6.3M.Pa |
|||||||||||||
|
S6 |
公稱壓力6.3M.Pa |
|||||||||||||
|
S7 |
公稱壓力10M.Pa |
|||||||||||||
|
S8 |
公稱壓力15M.Pa |
|||||||||||||
|
M1 |
測量介質溫度：-40～+60℃ |
|||||||||||||
|
M2 |
測量介質溫度：-10～+80℃ |
|||||||||||||
|
M3 |
測量介質溫度：-10～+200℃ |
|||||||||||||
|
M4 |
測量介質溫度：-10～+300℃ |
|||||||||||||
|
N |
現場無顯示 |
|||||||||||||
|
T |
現場顯示累積流量 |
|||||||||||||
|
I |
現場顯示瞬時流量 |
|||||||||||||
|
L |
現場顯示單次流量（回零計數） |
|||||||||||||
|
Y |
現場大字碼回零計數器 |
|||||||||||||
|
P |
脈沖輸出 |
|||||||||||||
|
4 |
4～20mA輸出 |
|||||||||||||
|
H |
4～20mA+HART協議 |
|||||||||||||
|
V |
1～5V輸出 |
|||||||||||||
|
3 |
232通訊協議 |
|||||||||||||
|
8 |
485通訊協議 |
|||||||||||||
|
M |
MODBUS協議 |
|||||||||||||
|
C1 |
機械批控器 |
|||||||||||||
|
C2 |
電子批控器 |
|||||||||||||
|
F1 |
F1—F53見零部件材料組合表 |
|||||||||||||
|
J1 |
NPT 美國推拔管螺紋 |
|||||||||||||
|
J2 |
SPT英國標準管螺紋 |
|||||||||||||
|
J3 |
中國標準法蘭 |
|||||||||||||
|
J4 |
NIST美國標準法蘭 |
|||||||||||||
|
V |
按5V、12V、24V、36V等填寫 |
|||||||||||||
