德力西家用開關DZ47s 4P C32A小型斷路器...
．用途
DZ47-63(C45-63)小型斷路器（以下簡稱斷路器）主要用于交流50Hz/60Hz,額定電壓至400V，電流至63A的電氣線路及設備的過載和短路保護中，亦可用于作為線路不頻繁轉換之用。

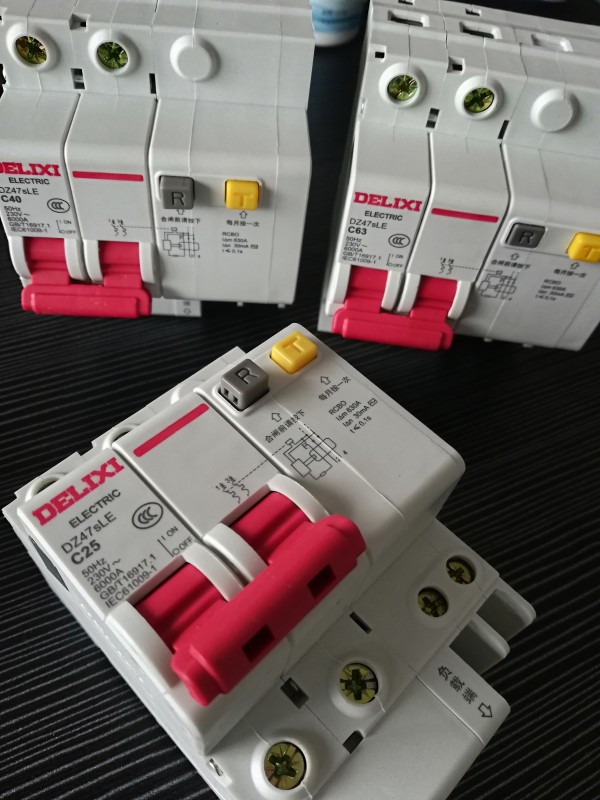

德力西家用開關DZ47s 4P C32A小型斷路器
德力西家用開關DZ47s 4P C32A小型斷路器
目前我公司生產的小型斷路器zui電流可達12,63A以上的電流安排有80A、100A、12.
小型斷路器又分為C型和D型，般家用為C型斷路器，動力系統中選用D型斷路器。
二．產品型號及含義
三．產品分類
按數分類有：
單（1P)斷路器
二（2P)斷路器
三（3P)斷路器
四（4P)斷路器
按額定電流分：
6A、10A、16A、20A、2、32A、40A、50A、63A、80A、100A、12。
額定作電壓單為230V/400V,二、三、四為400V.
按瞬時脫扣電流分C型和D型。
四．正常使用條件
周圍空氣溫度不低于-5度，不于+40度，日平均值不超過+35度。
安裝地點海拔度不超過2000米。
大氣相對濕度，在zui溫度+40度時不超過50%，在較低溫度時可以有較濕度，如濕月平均溫度不超過+25度時，月平均相對溫度不超過90%，并允許由于溫度變化發送在產品表面的凝露。
斷路器使用地點的等污染等為2。
斷路器采用TH35-7.5型鋼安裝導軌安裝。
斷路器的安裝類別通常為II、III類。
斷路器按正常作位置安裝，安裝面與垂直面的斜度不大于正負5度。
斷路器接線方法，用螺釘壓緊接線。
斷路器具有隔離能。
五．術數據
過電流脫扣特性
斷路器在基準環境溫度30~35度下的過流脫扣特性應符合表1的規定。
本產品符合標準GB14048.2/GB10963.1.
額定短路通斷能力：Ics=Icn=4500A(大于或等于40A）/3000A（小于或等于50A).
剩余短路接通分斷能力：Im=2000A
表 過電流脫扣特性
|
額定電流In(A) |
起始狀態 |
檢驗電流A |
規定時間t |
預期結果 |
檢驗環境溫度 |
|
≤63A |
冷態 |
1.13In |
t≥1h |
不脫扣 |
30℃~35℃ |
|
≤63A |
冷態 |
1.45In |
t≥1h |
脫扣 |
30℃~35℃ |
|
≤32A |
冷態 |
2.55In |
t≥1h |
脫扣 |
30℃~35℃ |
|
〉32 |
冷態 |
2.55In |
1s〈t〈120s |
脫扣 |
30℃~35℃ |
|
≤63A |
冷態 |
5In |
t≥0.1s |
不脫扣 |
30℃~35℃ |
|
≤63A |
冷態 |
10In |
t≥0.1s |
脫扣 |
30℃~35℃ |
六．結構特征與作原理
本斷路器有觸頭、滅弧系統，電磁系統和脫扣機構及操作機構而組成，電磁系統采用型和電阻型雙金屬材料，觸頭采用銀氧化鎘觸頭，另外還選用了增強耐弧塑料等材料，保證產品性能。
斷路器的作原理：
在斷路器的正常作情況下按動操作機構，使電源接通，此時脫扣機構
