產品簡介
膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起作用、無爆炸危險氣體的微壓和負壓,廣泛用于鍋爐通風、氣體管道
公司簡介
公司座落在美麗富饒的高郵湖畔,有天下第一荷花美稱的魚米之鄉——金湖境內,交通方便,東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。成立于2004年,是一家集科研、生產、成套工程為一體的高新技術企業。企業擁有雄厚的技術力量、先進的生產設備,科學合理的生產工藝,健全的質保體系,為產品的高標準提供了有力的保障。生產的標準校驗裝置、電磁流量計、渦街流量計、孔板流量計、金屬轉子流量計、精密數字壓力計、物位計、壓力表、隔膜壓力表、不銹鋼壓力表、熱電阻、熱電偶、雙金屬溫度計、壓力變送器、差壓變送器、靜高壓變送器、無紙記錄儀、電接點壓力表、一體化溫度變送器、導納科位儀、智能壓力效驗儀、電線電纜等產品在石化、電力、冶金以及國防等行業的自動化控制中得到了廣泛的應用。代理的羅斯蒙特、橫河EJA等我廠產品也為國內各行業提供了大量技術先進、可靠實用的測量控制儀表,深受用戶歡迎。我們本著質量第一,服務第一,誠信第一的宗旨,愿與客戶攜手,以全新的營銷策略,走向更廣闊的市場。公司成立以來憑借良好的信譽及優質的服務已經與各地區的生產廠商建立了長期穩定的商業貿易伙伴關系。
展開
產品說明
膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起作用、無爆炸危險氣體的微壓和負壓,廣泛用于鍋爐通風、氣體管道、燃燒裝置等及其它類似設備上。
|
儀表由測量系統(包括接頭、膜盒等)、傳動機構、指示裝置和外殼組成。
當被測介質的壓力作用于膜盒時,其自由端產生相應彈性變形一位移,經撥桿帶動傳動機構放大,由指示裝置將被測壓力在儀表度盤上指示出來。
|
|
型號命名
|
|

|
|
|
技術參數
|
| ● 標度范圍、精確度等級及重量 |
| 型號 |
標度范圍KPa |
| 正壓 |
負壓 |
正負壓 |
精確度等級 |
重量kg |
YE-100
YE-150 |
0~1.6
0~2.5
0~4
0~6
0~10
0~16
0~25
0~40 |
-1.6~0
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0
-40~0 |
-0.8~+0.8
-1.2~+1.2
-2~+2
-3~+3
-5~+5
-8~+8
-12~+12
-20~+20 |
2.5 |
0.5 |
|
|
● 工作位置、環境:儀表垂直安裝,工作環境溫度-25~55℃,相對濕度不大于80%,并且周圍空氣中不含有腐蝕儀表的有害氣體。
● 溫度影響:使用溫度偏離20±5℃虹,其溫度附加誤差不大于0.4%/10℃。
● 導(測)壓系統及外殼等主要零件的材質
|
| 零件名稱 |
材料牌號 |
| 接頭 |
黃銅HPb59-1 |
| 膜盒 |
錫青銅QSn6.5-0.1 |
| 齒輪傳動機構 |
銅HPb59-1 |
| 表殼、罩殼 |
冷軋鋼板 |
|
|

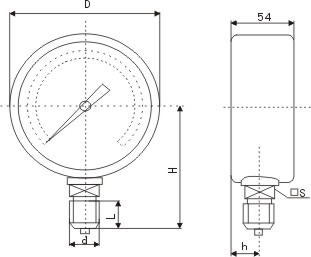

外形尺寸
|
| 單位:mm |
|

|
| 型號 |
D |
H |
L |
d |
h |
□S |
| YE-100 |
φ100 |
90 |
20 |
M20×1.5 |
17 |
□22 |
| YE-150 |
φ150 |
118 |
20 |
M20×1.5 |
17 |
□22 |
|
| |
| |
