價格：電議
所在地：浙江 杭州市
型號：MAE系列50-80W
更新時間：2014-05-05
瀏覽次數：2025
公司地址：杭州市拱墅區豐潭路388號御峰大廈813室
朱敏(女士)
·輸入浪涌電流抑制電路（Surge suppress circuit of input）
·輸出電壓精度(Voltage Accuracy) ±1%
·電壓調整率（主路）（Line regulation） ±0.2%
·負載調整率（主路）（Load regulation） ±0.5%
·交叉調節率（Cross regulation） ±3%
·紋波噪聲（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波器
·符合UL1950，IEC950安全規程 Comply with UL 1950,IEC950 safety regulation
·電流限制點（Current Limit）： 110%-130%
·隔離電阻（Isolation Resistance） 200MΩ
·隔離電壓（Isolation Voltage）:
輸入/輸出（Input/Output）＞1500VAC/1min(漏電流＜5mA)
輸入/外殼（Input/case）＞1500VAC/1min(漏電流＜5mA)
輸出/外殼（Output/Case）＞500VDC/1min
主路/副路（Main/Vice） ＞500VDC/1min
·濕度（Relative humidity）:Non-condensing 0% to 95%RH(無結露)
·效率（Efficiency） 83%（典型值）
·溫度系數（Temperature Coefficient） ±0.03%/°C
·響應速度（Transient Response）: 500 μS
·工作頻率（Switching Frequency） 200KHz
·平均無故障工作時間（MTBF） 2X105Hrs
產品型號：
|
產品型號 Models |
輸入電壓（Vac） Input voltage range |
輸出電壓(Vdc) Output voltage |
輸出電流(A) Output current |
紋波（mv） Ripple and noise |
效率（%） Efficiency |
|
|
單路 |
MAE50-220S05 |
176~264V(N)/ 85~265V(W) 可選 |
5 |
10 |
50 |
81 |
|
MAE60-220S12 |
12 |
5 |
120 |
83 |
||
|
MAE80-220S15 |
15 |
5.33 |
150 |
83 |
||
|
雙路 |
MAE50-220D0512 |
5/12 |
6/1.25 |
50/120 |
81 |
|
|
MAE50-220D0524 |
5/24 |
7.6/0.5 |
50/200 |
81 |
||
|
MAE75-220D1224 |
12/24 |
3/1.63 |
120/200 |
86 |
||
|
三路 |
MAE30-220T0512 |
±5/12 |
±2/0.83 |
50/50/120 |
81 |
|
|
MAE75-220T1205 |
±12/5 |
±2.3/4 |
120/120/50 |
84 |
||
|
MAE75-220T1224 |
±12/24 |
±2/1.13 |
120/120/200 |
86 |
||
僅列出典型型號，輸入電壓、輸出電壓、輸出電流可根據客戶要求訂制。

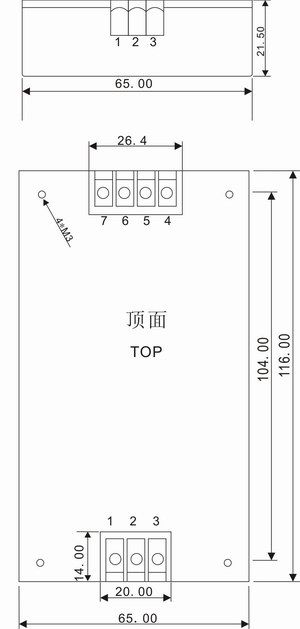

外形尺寸與引腳定義：116.4×65×21.5mm
|
引腳 PIN |
單路 SING |
雙路1 DOU1 |
雙路2 DOU2 |
三路 TRIP |
|
1 |
Gr. |
Gr. |
Gr. |
Gr. |
|
2 |
Acin |
Acin |
Acin |
Acin |
|
3 |
Acin |
Acin |
Acin |
Acin |
|
4 |
+Vo |
+Vo1 |
+Vo1 |
+Vo1 |
|
5 |
-Vo |
-Vo1 |
GND |
GND |
|
6 |
NC |
+Vo2 |
+Vo2 |
+Vo2 |
|
7 |
NC |
-Vo2 |
NC |
-Vo3 |
