價格：電議
所在地：浙江 杭州市
型號：MD15-20W
更新時間：2014-05-05
瀏覽次數：1542
公司地址：杭州市拱墅區豐潭路388號御峰大廈813室
朱敏(女士)
·輸出電壓精度 單、雙路均流±1%；
雙路輸出電壓或電流不同
Vo1：±1% Vo2: ±3%
·電壓調整率 Vo1：±0.05% Vo2: ±1.5%
·負載調整率 Vo1：±0.5%
Vo2: ±1.5%（20%~100%標稱負載）
·紋波噪聲 ±1%Vout 20MHZ示波器
·限流保護
·遙控開/關控制
·滿載工作溫度（殼溫）范圍-25℃~+95℃
·存儲溫度范圍 -45℃~+105℃
·冷卻方式 自由空氣
·隔離電壓 1000VDC
·效率 85%（典型值）
·溫度系數 ±0.02%/°C
·開關頻率 300KHz
·MTBF 2X105Hrs
技術參數:
|
型號 |
輸入電壓標稱值 （VDC） |
輸入電壓范圍 （VDC） |
輸出電壓 (VDC) |
標稱負載電流 (A) |
紋波與噪聲(mVp-p) |
|
MD15-´´S5 |
12、24、48 |
9~18，18~36，36~72 |
5.1 |
3.0 |
50 |
|
MD15-´´S12 |
12.0 |
1.25 |
100 |
||
|
MD15-´´S15 |
15.0 |
1.0 |
100 |
||
|
MD15-´´S24 |
24.0 |
0.625 |
100 |
||
|
MD15-´´D5 |
5.1/-5.1 |
1.5/1.5 |
80/80 |
||
|
MD15-´´D12 |
12.0/-12.0 |
0.625/0.625 |
100/100 |
||
|
MD15-´´D15 |
15.0/-15.0 |
0.5/0.5 |
100/100 |
||
|
MD20-´´S5 |
12、24、48 |
9~18，18~36，36~72 |
5.1 |
4.0 |
50 |
|
MD20-´´S12 |
12.0 |
1.67 |
100 |
||
|
MD20-´´S15 |
15.0 |
1.33 |
100 |
||
|
MD20-´´S24 |
24.0 |
0.83 |
100 |
||
|
MD20-´´D5 |
5.1/-5.1 |
2.0/2.0 |
80/80 |
||
|
MD20-´´D12 |
12.0/-12.0 |
0.83/0.83 |
100100 |
||
|
MD20-´´D15 |
15.0/-15.0 |
0.67/0.67 |
100/100 |
備注：xx表示可選擇的輸入電壓值，輸入/輸出電壓/輸出電流值可根據客戶的特殊要求訂制。

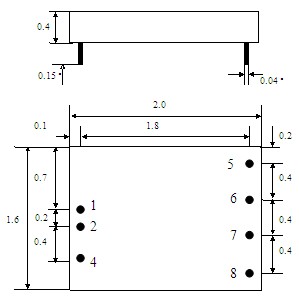

雙路輸出的產品兩路輸出電流可以不同。外形尺寸及管腳底視圖：模塊尺寸：2²C1.6²C0.5²（50.8mm×40.64mm×12.7mm）
|
管腳編號 |
單路 |
雙路 |
|
1 |
Vin+ |
Vin+ |
|
2 |
Vin- |
Vin- |
|
4 |
REM |
REM |
|
5 |
Vo1+ |
|
|
6 |
Vo1+ |
COM |
|
7 |
GND |
Vo2- |
|
8 |
TRIM |
TRIM |
