安科瑞

【企業概況】

　　安科瑞是上海安科瑞電氣股份有限公司的簡稱，創建于2003年6月23日，是一家集研發、生產、銷售于一體的高科技股份制企業。總部位于上海嘉定育綠路253號，是安科瑞的技術研發、系統集成及商務中心。在江陰設有生產制造基地，是智能電力儀表行業中較早采用SMT無鉛化先進生產工藝的廠家之一，為產品產業化、規模化實施提供保障。公司致力于智能電網用戶端智能電力監控和電能計量管理的研發與運用，為用戶端提供智能電力監控與電能管理系統、大型公建能耗監測系統、光伏電站電力監控系統、剩余電流式電氣火災監控系統和ZigBee（物聯網）無線網絡電能管理系統等解決方案，是智能電力儀表行業中的領先者之一。

【企業文化】

　　安科瑞精神：創新、高效、團結、誠信
　　安科瑞使命：自主創新、科技強國
　　安科瑞目標：立足中國，放眼世界，爭做一流智能配電供應商
　　安科瑞經營理念：為客戶創造價值
　　安科瑞發展理念：實事求是、解放思想、與時俱進
　　安科瑞管理理念：以人為本、科學管理

【組織結構】

【商號來源】

　　“安科瑞”是公司英文商標“ACREL”的諧音。而“ACREL”則為“Accurate  Electric ”的縮寫，意為“精確電氣”。“ ”圖案原意為方向與弓的組合，“ ”表示公司發展方向為研發、制造精確、可靠電器產品。

【主營業務】

　　主要產品有智能電力監控儀表，智能馬達控制器、電量傳感器、導軌式安裝電表、火災監控裝置、數顯繼電器、電力監控系統、能耗監測系統，產品涵蓋了中低壓的電力監控與保護、電能節能管理、電氣安全三大領域：
　　1. 電力監控產品線
　　產品有PZ系列電力監控儀表、AMC16系列多路監控裝置、ARC功率因數自動補償控制儀、ARTU系列四遙裝置、ARTM系列溫度巡檢測控儀、ASJ系列智能電力繼電器、ARD系列智能馬達控制器、ACTB系列電流互感器過電壓保護器、WH系列溫濕度控制器、ASD系列開關柜測控裝置、M系列中壓保護裝置、Acrel-2000型10/0.4kV電力監控系統等12大系列。其中，PZ系列電力監控儀表，作為單一電量的“三遙”單元（遙測、遙信、遙控）使用；AMC16多回路監控裝置可測量同一母線電壓下多路單、三相電流、功率、電能、帶開關量和繼電器功能；ARC功率因數自動補償控制儀，6~12路控制，帶過壓保護、欠流鎖定功能；ARTU四遙單元，是傳統低壓配電實現遙測（電流）、遙信（開關量、斷路器、接觸器工作狀態）、遙控、遙脈（采集電能）的低成本智能化方案；ASJ智能電力繼電器，可對電機、線路、變壓器等場合的過/欠電流、或過/欠電壓等進行保護；ARD系列智能電動機保護與控制器，具有過載、斷相、不平衡、欠載、接地、漏電等保護功能；ASD開關柜測控裝置，具有中壓開關狀態指示、電參數測量、溫濕度控制、高壓帶電指示、人體感應報警等功能；Acrel-2000通過對電力儀表、中壓微機保護裝置進行組網，具有對10/0.4kV配電系統進行測量、計量、診斷、控制、保護等功能。
　　2. 電能管理產品線
　　產品對配電系統各個電氣節點進行電能計量，從中壓到低壓進線、出線、動力箱、照明箱均有對應電表。主要有導軌式安裝電表，ACR多功能電能表，ZigBee集抄系統，Acrel-3000電能管理系統。其中，導軌式安裝電表，采用DIN35mm導軌安裝，應用于終端電能計量；ACR多功能電能表，34項電參數測量，四象限電能計量；2-31諧波及其它電能質量分析；ZigBee（物聯網）集抄系統，是一種利用zigbee低功耗、低成本、低數據速率、低復雜度的無線網絡技術，方便企業內部電能無線集抄；Acrel-3000能耗監測系統對大型公建與機關單位照明與插座用電、空調用電、動力用電、特殊用電進行分項計量，做到數據先于決策、節電始于計量，為電能節能審計提供依據。
　　3. 電氣安全產品線
　　產品有ARCM剩余電流式電氣火災監控裝置、Acrel-6000電氣火災監控系統。其中，ARCM剩余電流式電氣火災監控裝置具有剩余電流在線監測，電氣火災提前報警，配電系統實時監控，電能計量（含諧波電能）全面管理，“三表合一”，節省投資成本。

圖 1　產品樣柜

【解決方案】

　　公司產品主要應用于智能電網用戶端智能電力監控和電能計量管理。解決方案有：
　　1. Acrel-2000型廠礦10/0.4kV智能配電監控系統；
　　2. Acrel-3000型電能管理系統；
　　3. Acrel-5000型政府機關與大型公建能耗監測系統；
　　4. Acrel-6000型剩余電流式電氣火災監控系統；
　　5. 光伏電站電力監控系統；
　　6. 數據信息中心機房電源監控管理系統。

【研發實力】

　　公司擁有上海市區級技術中心，設有研發部、測試部、技術管理部、新品車間。截止2010年末，擁有70余項專利權和50余項計算機軟件著作權。2007年公司網絡電力儀表列為國家重點新產品；2009年1月獲上海市“著名商標”稱號、“高新技術自主創新”品牌；2010年被評為“上海市專利工作示范企業”，公司的可編程測控數顯智能表、多回路監控裝置、可再生能源風力發電電力監控裝置、單相電子式復費率電能表先后被列為上海市重點新產品。參與起草的標準有：JB/T 10736-2007《低壓電動機保護器》、GB/T 15576-2008《低壓成套無功功率補償裝置》、GB/T 22387-2008《剩余電流動作繼電器》、GB/Z 6829-2008《剩余電流動作保護器的一般要求》、GB/T 22264.X-2008《安裝式數字顯示電測量儀表》等5項；AMC系列多回路監控裝置、ACR系列網絡電力儀表獲國際標準產標證書；“智能電網用戶端能源管理表計系統研究”列為上海科委扶持項目（編號：09DZ1206202），“1/4抽屜柜智能馬達管理單元的研發和產業化”列為國家科技部科技特派員項目（編號：2009GJC00023），從2003年至今，在專業雜志上發表技術論文45篇，在中國電力出版社出版《電力電測數字儀表原理與應用指南》，今后公司將更進一步提升科技創新能力和水平，實現創建中國品牌企業的戰略目標。

圖 2　技術中心屋頂花園

【生產基地】

　　江蘇安科瑞電器制造有限公司，始建于2007年，位于江陰市南閘鎮東盟科技園，占地34畝，廠房10000平方米。主要研發生產智能網絡儀表、多功能電能計量儀表、電量傳感器、智能馬達保護裝置等用戶端智能化電力設備。擁有2條全自動無鉛工藝SMT生產線。江蘇安科瑞還從事智能電動機保護器、智能光伏匯流裝置、電量傳感器等產品的自主研發和生產工藝的改進研究，被評為江蘇省高新技術企業。

圖 3　防靜電凈化廠房SMT線

【企業榮譽】

　　2005年認定為上海市軟件企業；
　　2006年認定為上海市優秀軟件企業；
　　2007年認定為上海市品牌企業；第二十一屆上海市優秀發明選拔賽一等獎；
　　2008年認定為上海市高新技術企業；上海市科技小巨人培育企業；上海市守合同重信用企業；
　　2009商標 被認定為上海著名商標；通過ISO9001:2008質理管理體系認證；                                     　　　　
　　2010年認定為上海市專利工作示范企業；計算機信息系統集成資質。

圖 4　展廳

【典型業績】

　　2008北京奧運會開幕式/閉幕式臨時配電中心、羽毛球場館、五棵松體育館、殘疾人場館、奧運地鐵支線等（見圖5）。

圖 5

　　2010年上海世博會項目中，為以色列館、加拿大館、VIP酒店、通用企業館、餐飲中心等多個場館提供了電力監控儀表與電能管理系統（見圖6）。

圖 6

　　廣州亞運會上，參與的項目有開幕式/閉幕式臨時配電中心、羽毛球館、跳水游泳館等，用了大量的剩余電流式電氣火災監控裝置及電力儀表（見圖7）。

圖 7

　　另外還有京津高鐵、浦東機場二期、中船龍穴、敦煌10MW光伏示范電站、中國銀行浦東數據中心、哥斯達黎加國家體育館等項目。


ASJ10L-LD4C型剩余電流動作繼電器可與低壓斷路器或低壓接觸器等組裝成組合式的剩余電流動作保護器，主要適用于交流50Hz，額定電壓為400V及以下的TT和TN系統配電線路，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備和電氣火災事故，也可用來對人身觸電危險提供間接接觸保護。

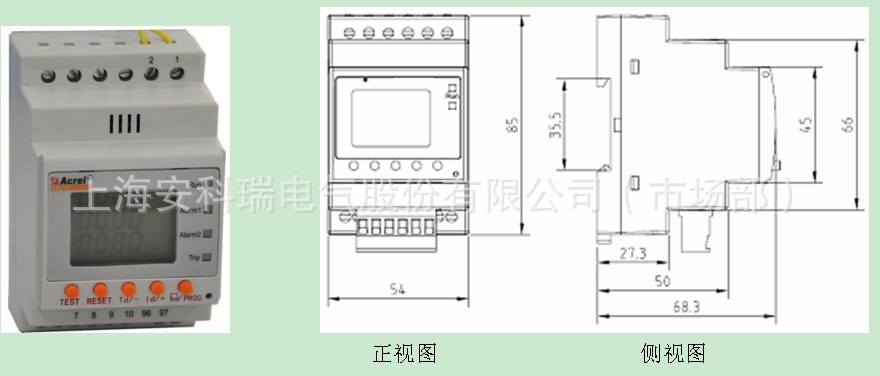

1、產品外形尺寸：

2、產品功能：

4路AC型剩余電流測量；

電流越限報警背景燈指示，聲光報警；

每路皆有四種額定剩余動作電流可設定；

2種報警延時可設定；

四組繼電器輸出(每組常開/常閉可編程設定）

具有就地，遠程測試、手動復位功能；

帶40條事件記錄。

備注：繼電器可設定功能表示，客戶可通過面板上的撥碼開關自行設定繼電器上電初始化狀態，常開或常閉，具體設定方法請參照使用指南相關章節。

3、技術參數：

輸入額定剩余動作電流I_△n：0.03、0.1、0.3、0.5(A)

輸入極限不驅動動作時間△t：0.1、0.5(S)

輸入動作特性：AC正弦交流電流

輸出接點構成：四路常開/常閉可編程

輸出接點容量：5A250VAC、5A30VDC

輸出復位方式：就地、遠程

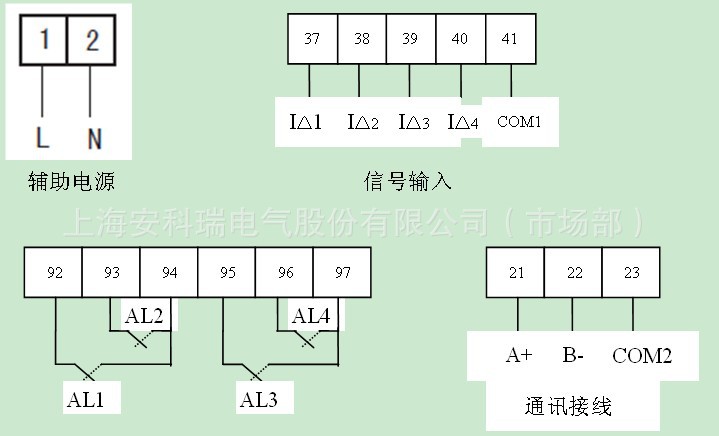

4、接線方式：

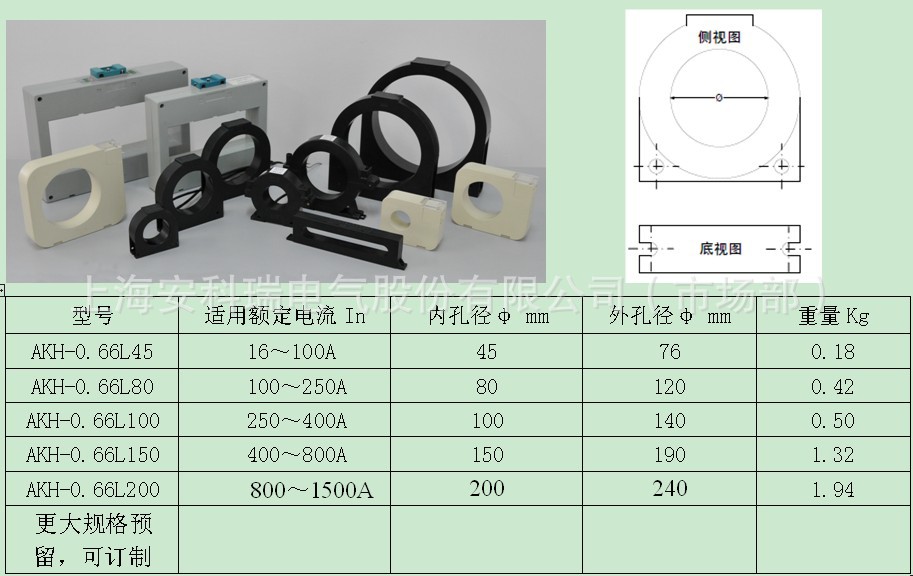

5、配套使用的剩余電流互感器

5.1產品型號尺寸

注：若需要母排方孔型，或開口式的互感器，請另與廠家聯系。

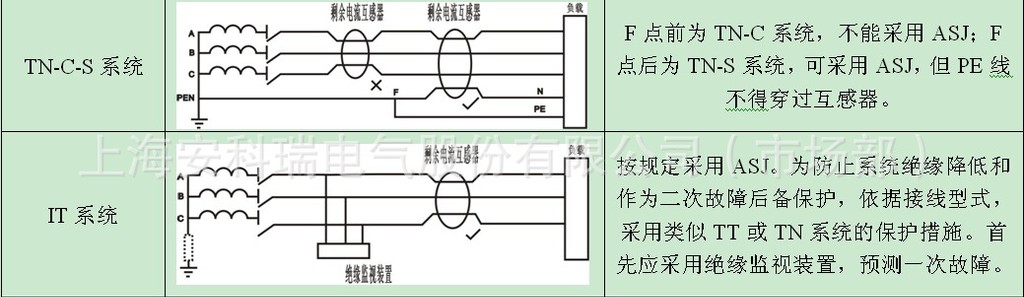

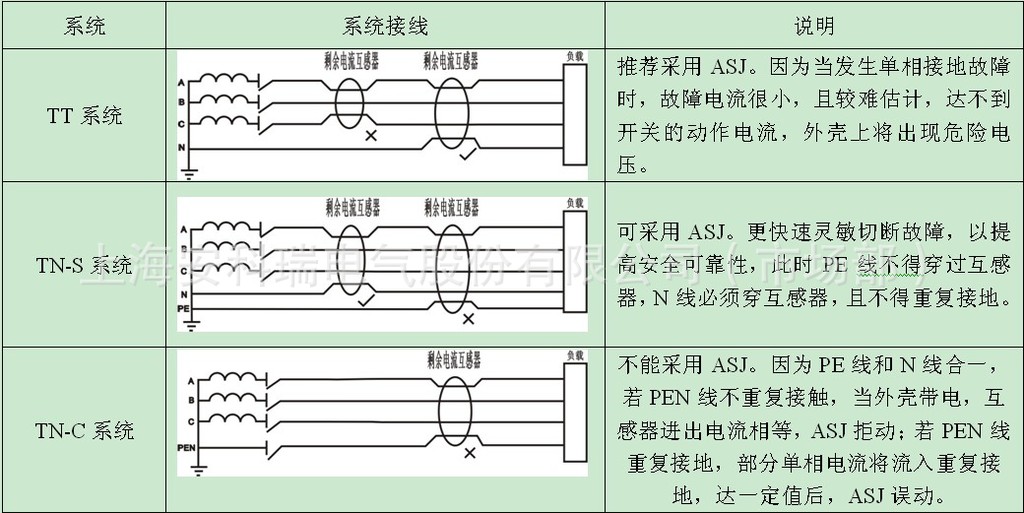

5.2應用方案

1、該裝置主要應用于系統保護，作為直接電擊、間接電擊、電器火災以及分級保護的防護。在直接電擊防護中只作為補充防護，此時額定剩余動作電流不超過30mA·S。

2、下列設備和場所必須安裝保護裝置：移動式電器設備及手持式電動工具、生產用的電器設備、施工工地的電氣機械設備、安裝在戶外的電器裝置等（詳見GB13955）。

3、額定剩余動作電流應充分考慮系統正常泄漏電流值。一般不小于正常實測泄漏電流zui大值2-4倍：分支線4倍；支線2.5倍；干線2倍。根據經驗公式：

單相回路：I△n≥In/2000（照明）

三相回路：I△n≥In/1000（動力或動力照明混合）式中In為線路zui大供電電流。

4、 為了保證分級保護動作的選擇性，上下級間的電流和時間配合應符合下列規定：

I△n1（上級）≥I△n2（下級）

tF（上級ASJ返回時間）＞tFa（下級ASJ分斷時間），時間差不小于0.2S。

一般分支線和末端：30～100mA、≤0.1S；支線：300～500mA、0.2～0.8S；干線：500~1000mA、≤2S。

如需詳細資料，可致電聯系。

上海安科瑞電氣股份有限公司
技術支持：張曉麗
：
