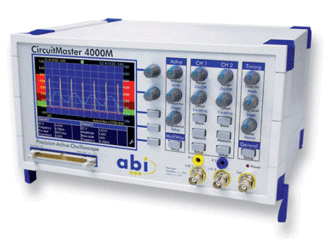

DT5000C多功能電路板故障檢測儀主要測試功能：

V-I曲線測試功能
數字示波器功能
Active主動測試功能
FirmFlex信號強度測試功能
特點: 彩色液晶顯示
2路V-I曲線實時對比測試
雙20路V-I曲線對比測試
40路V-I曲線存儲對比測試
四個數字輸入通道
雙同步脈沖信號
輔助腳踏開關
USB通訊接口
PC軟件存儲對比記錄

DT5000C多功能電路板故障檢測儀V-I曲線測試功能:

同時對比2個通道的V-I曲線,自動判斷相似度,可以自行設定相似度的百分比判定標準,系統會判定PASS/FAIL.
自動或手動切換測量電壓,并可設定切換速度.
可搭配Multiway通道針對40管腳內的元器件做V-I曲線測量記錄,并可進行20*2的雙通道對比測試.
二個同步脈沖信號輸出,配合V-T功能針對MOS或SCR等晶閘管進行功能測試.

V-I曲線對比測試

多通道測試

DT5000C多功能電路板故障檢測儀數字示波器功能:

帶寬100MHz,采樣為50MS/s,重復采樣為5GS/s.
可同時在顯示屏上顯示波形及電壓值,并具有數字邏輯電平圖標,方便使用者區分信號的邏輯電平.
邏輯電平可根據TTL,CMOS及LVTTL來區分邏輯電平類型.
具有波形自動比對的功能,自動判定PASS及FAIL.

波形與邏輯電平

Active Test主動測試功能:

輸出一交流或直流的信號,并可由內部串聯電阻作輸出的阻抗匹配.
輸出的交直流電壓范圍為+/- 25V.
輸出交流頻率為10Hz～10KHz.
輸出串聯電阻為:100R,1K,10K,100K.
輸出的交流波形有正弦波,三角波,正斜波,逆斜波,方波,正脈波及負脈波七種波形.

FirmFlex信號強度功能:

可同時測量到信號的波形,電壓值及信號的強度.
以背景的顏色來定義信號的強度.
具有10mA,1mA,100uA及10uA四種強度范圍.

信號強度測試

DT5000C多功能電路板故障檢測儀其它輔助功能:

具有腳踏開關,可以搭配其它功能做出以下動作:
*信號儲存至儀器內存.
*可自動記憶當前波形,方便進行波形比對.
*可暫停當前測量動作,顯示屏?xí)３之?dāng)前測量狀態.
具有四個邏輯電平信號測量通道,可同時顯示在屏幕上.
具有USB接口,可將測量到的圖形儲存到計算機中.

技術參數:

V-I曲線測試
V-I曲線測試波形	正弦波,三角波,斜波,方波,脈沖 (5種測試波形)
V-I曲線測試頻率	10Hz to 10kHz in 1-2-5步進:10Hz/20Hz/50Hz/100 Hz/200Hz/500Hz/1KHz/2KHz/5KHz/10KHz (10種測試頻率)
V-I曲線測試電壓	1Vpp to 50Vpp AC:±0.5V/±1V/±2V/±3V/±5V/±10V/±15V/±20V/±25V (9種測試電壓)
V-I曲線測試阻抗	100? to 1M?in:100?/1K?/10K?/100K?/1M?;十進位步進 (5種測試阻抗)
測試通道	2通道表筆+40路測試夾or20路測試夾*2
測量方式	存儲對比,實時對比
同步脈沖信號	-10V to +10V in 0.1V步階
數字示波器
示波器帶寬	100MHz
示波器采樣	50MS/s實時取樣率,250MS/s25GS/s等效采樣率
示波器電壓顯示分辨率:10bits,8bits(10mV/div and 20mV/div量程檔)
zui大輸入電壓	Peak AC;+/-25V in VI or FirmFlex mode;+/-12V LogicView and MultiWay inputs
交流信號精度	1% 滿量程,5%(10mV and 20mV量程)
輸入阻抗匹配	1M/50pF
示波器掃描時基	1ns/div to 2s/div in 1-2-5 步進
電壓刻度調整范圍	10mV/div to 10V/div in 1-2-5 步進
輸入信號耦合方式	DC,AC,ground
觸發耦合方式	DC, AC, LF濾波,HF濾波 from ch1,ch2,ext or FG(內置)
觸發模式	Auto,normal,single shot(自動,一般,單次)
其他測量參數
測量通道	2模擬通道,4數字通道,40路測試通道,1路觸發通道
電壓表觸析度	24 bits(approx 0.1uV on 10mV/div,162uV on 100V/div)
電壓表精度	0.1% 滿量程 +/-1zui低有效位
主動測試信號	-10V to +10V DC
數字邏輯信號門限設定范圍:-4V to +4V in 0.1V步階
常規參數
顯示屏類型	彩色LCD 320 x 240
通訊接口類型	USB,腳踏開關,BNC,多路測試接口,4mm母座
電源	230/240V AC or 110V AC(自動切換)50/60Hz
儀器尺寸	270×300×163mm
重量	3Kg
操作溫度	32 to +104(0℃ to +40℃)
存儲溫度	-4 to +140(-20℃ to +60℃)

附件: PC軟件,USB通訊線,腳踏開關,紅/黑4mm探棒2組,BNC-4mm轉換器2個,40腳IC夾1個,16腳IC夾1個,示波器探棒2只,多腳導線,電源線1條,操作手冊;
