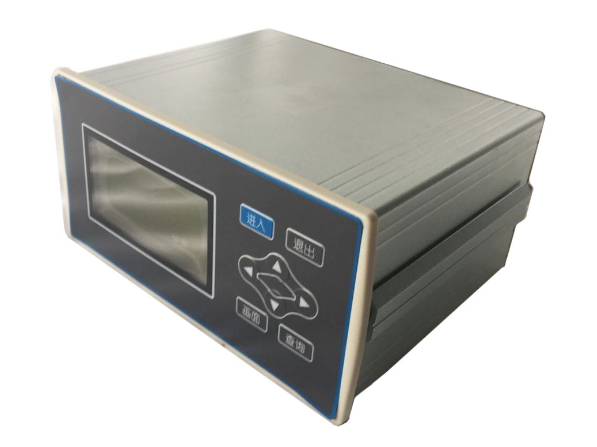

多通道顯示儀表 多通道顯示儀表XSD4A
注①輸入信號選擇PT1000時，選擇其他熱電阻類型無效。輸入信號選擇0-10V時，其他電壓輸入無效。
XSD4A-2T2A1V0N多通道控制器
■ 0.2級精度，測控速度為每通道0.2秒。
■ 所有通道均為萬能輸入，可通過參數選擇熱電偶、熱電阻、直流電流、直流電壓和毫伏信號。
■ 漢字顯示方式。
■ 可選配2點或4點繼電器輸出。
■ 可選配2路變送輸出。
■ 可選配1路外供電源輸出。
XSD4A-2T2A1V0N多通道控制器
|
內容 |
代碼說明 |
|||||||||
|
XSD4A-3 |
標準配置3路輸入；0.2級顯示精度；測控速度（0.2秒 × 通道數）； |
|||||||||
|
XSD4A-4 |
標準配置4路輸入；0.2級顯示精度；測控速度（0.2秒 × 通道數）； |
|||||||||
|
外形尺寸 |
|
160×80×64mm 開孔尺寸：152×76 |
||||||||
|
面板規格 |
|
3英寸白底黑字液晶屏（128×64） |
||||||||
|
輸入信號（注①） |
萬能輸入，通過參數設置選擇輸入信號 熱電偶（K/S/R/B/N/E/J/T/WR325/WR526）； 熱電阻（Pt1000/Pt100/Cu100/Cu50/G53/BA1/BA2）； 電壓（（0～5）V/（0～10）V/（1～5）V）； 電流（（4～20）mA/（0～20）mA）； 毫伏（（±20mV）/（±100）mV）； 遠傳壓力表（40Ω～370Ω） 遠傳壓力表 |
|||||||||
|
報警（選件）(250V AC/3A，阻性負載) |
T0 |
無繼電器輸出 |
||||||||
|
T2 |
2點繼電器輸出為常開常閉 |
|||||||||
|
T4 |
4點繼電器輸出為單常開 |
|||||||||
|
變送（選件） （*多可選擇2路變送輸出；分辨率：1/3000；負載能力：600Ω） |
A1 |
電流輸出(4～20)mA、(0～10)mA、(0～20)mA，2路時A1A1
|
||||||||
|
A2 |
電壓輸出(1～5)V、(0～5)V，2路時A2A2 |
|||||||||
|
A3 |
電壓輸出(0～10)V，2路時A3A3 |
|||||||||
|
外供電源（選件，*多可選擇1路外供電源） |
B1 |
24V±5% 50mA以下 |
||||||||
|
B1G |
24V±5% 100mA以下 |
|||||||||
|
B2 |
12V±5% 50mA以下 |
|||||||||
|
B2G |
12V±5% 100mA以下 |
|||||||||
|
B3 |
精密電源，一般為10V±2%，30ppm，100mA以下 |
|||||||||
|
通訊（選件）（通訊速率：2400、4800、9600、19200） （通訊地址：0～99） |
MS1 |
RS232接口 可通過軟件設置選擇TCASCII或Modbus-RTU |
||||||||
|
MS2 |
RS485接口 可通過軟件設置選擇TCASCII或Modbus-RTU |
|||||||||
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
||||||||
|
|
||||||||||
