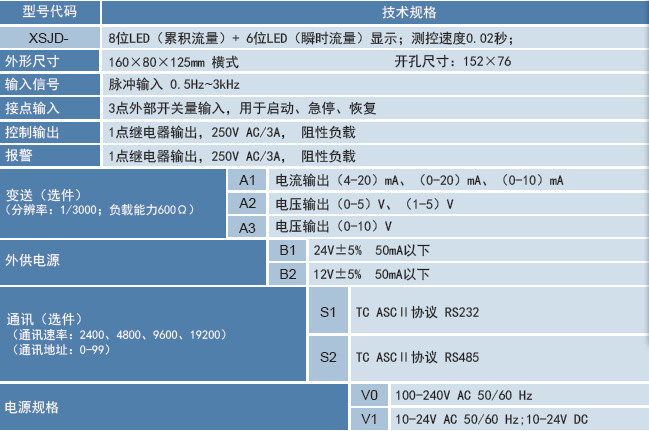

XSJD系列定量控制儀

■ 配接各種脈沖輸出的流量傳感器，用于流量定量控制，自動給料控制。
■ 2點繼電器輸出，分別用于定量控制和瞬時流量下限報警（斷料報警）。
■ 3點開關量輸入，用于外接啟動、停止（急停）、恢復(不清零啟動）開關。
■ 手動啟動定量控制和自動循環定量控制功能。
■ 累積流量測量精度：±1個脈沖 瞬時流量精度0.2級。
■ 定量控制精度與流速及裝置相關。
■ 定量控制測控速度：0.02秒。
■ 標配流量傳感器電源。
■ 8段折線修正功能。
■ 可選配通訊接口及瞬時流量變送輸出。
① 用于液體的定量罐裝或配料控制，基本誤差±0.2%F·S；
② 3點開關量輸入，用于啟動，恢復，以及每次累積值清零，大閥、小閥、瞬時流量下限報警3點輸出；
③ 8位總量，6位批量顯示；
④ 配接各類電流、電壓、脈沖輸出的流量變送器。

一、方案總體說明

 本方案主要根據流量計反饋給定量控制儀的脈沖流量信號，當流量累計流量達到設定的數值（定量值），定量控制儀會給電磁閥門或泵一個開關信號，已達到對閥門、泵的啟動和關閉控制。實現對加料的自動和手動控制。該系統精度高，操作簡單，可現場校準。

二、系統組成

     流量傳感器＋泵或電磁閥門＋定量控制柜

三、功能說明

1．流量傳感器：流量傳感器主要是采集流量信號，反饋給定量控制儀。

2．定量控制柜：主要有定量控制儀表＋電柜組成。

電控柜功能說明：

（1）定量控制儀

可任意設置所需要加入的水量（定量值）

定量控制儀具開關量信號輸出，當設定好定量值，儀表根據流量傳感器反饋的流量信號，當達到設定值后，自動關閉泵或閥門。

帶有瞬時流量，累計流量，加入量顯示功能

控制儀帶有面板清零裝置。

（2）恢復按鍵：既在突然斷電或其他原因造成定量控制中途停止時，按恢復鍵可以繼續加入未完成的定量值。

（3）停止按鍵：遇到緊急情況，可按此鍵停止閥門

（4）啟動按鍵：每次操作完成后，按此鍵可以將定量值清零，重新開始下一批次操作。
