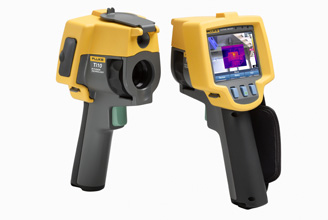

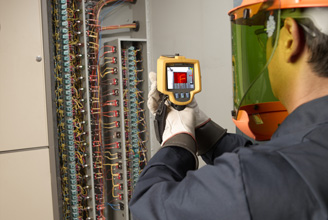

排障和維護工作的終極工具 該熱像儀是提高解決故障能力的工具。這款高性能、全輻射成像儀專門針對惡劣的工作環境而優化設計，非常適合于電氣安裝、機電設備、過程設備、HVAC/R設備及其它更多應用的排障工作。 IR-Fusion® 技術 以兩種方式觀察圖像 － 紅外和可見光圖像融合在一起，更快、更方便地溝通關鍵信息 － 傳統紅外圖像已力不從心。已申請的 IR-Fusion 技術可同時除了捕獲紅外圖像外，還同時捕獲一幅數字照片，并將其融合在一起，從而使紅外圖像的分析信心十足。IR-Fusion 技術是 Ti10熱像儀的標配功能。

• 采用IR-Fusion® 技術增強了故障檢測和分析能力。僅需簡單地在不同的觀察模式下進行滾動，即可更好地識別故障部位。觀察模式包括全紅外、畫中畫或自動融合可見光圖像和熱紅外圖像。

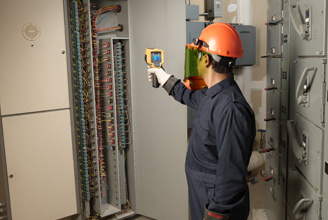

• 針對惡劣環境的現場應用優化設計
• 工程化設計，經測試可承受 2 米（6.5 英尺）的跌落 － 您上次將工具掉在地上是什么時間？
• 防塵、防水 － IP54 防護等級
• 提供快速發現故障所需的清晰、銳利圖像
• 卓越的熱靈敏度（NETD）可發現極其細微的溫度差異（很可能預示著故障）

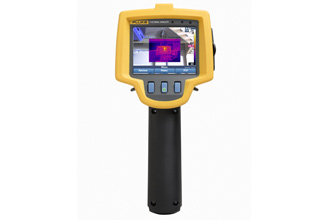

• 直觀、使用簡單的3按鍵菜單 － 用一個大拇指輕松實現導覽
• 工具包提供了工作所需的所有工具
• 可調式手帶 － 適合左手或右手操作
• 美國制造

詳細技術指標
溫度	溫度量程（-10 °C 以下未經校準） -20 °C~+250 °C（-4 °F～+ 482 °F） 全熱輻射度 是 精度：± 2 °C 或 2 %（取二者中較大者）
成像性能	視場角度 23°×17° 空間分辨率（IFOV） 2.5 mRad zui小聚焦距離 紅外：15 cm （6 in） 可見光：46 cm (18 in) 聚焦 手動 像頻 9 Hz 刷新率 探測器類型 160 × 120 焦平面陣列，非制冷微測輻射熱計 紅外鏡頭類型 20 mm F = 0.8 鏡頭 熱靈敏度（NETD） ≤ 0.13 °C @ 30 °C (200 mK) 紅外頻帶 7.5 μm～14 μm 可見光照相機 640 × 480 分辨率 130萬像素
圖像顯示	調色板 鐵紅、彩虹色、高對比度和灰色 強度和跨距 強度和跨距自動或手動平滑縮放 zui小跨距（手動模式） 5 °C (9 °F) zui小跨距（自動模式） 10 °C (18 °F) zui小跨距（自動模式） 全紅外或畫中畫 畫中畫（PIP） 100 % 紅外圖像顯示在中央 320 × 240 像素區域 全屏（關閉 PIP） 100 % 紅外圖像顯示在中央 6400 × 480 像素區域
圖像和數據儲存	儲存介質 SD 存儲卡，可保存至少1200 幅.IS2 格式的 IR-Fusion 圖像并鏈接可視圖像，或者 3000 幅 .bmp格式的基本紅外圖像 文件格式 非輻射（.bmp）或 全輻射（.is2） 非輻射（.bmp）圖像文件不需要分析軟件 使用 SmartView™ 軟件導出的文件格式 JPEG、BMP、GIF、PNG、TIFF、WMF、EXIF 和 EMF

通用技術指標
溫度	工作： -10 °C～50 °C (14 °F～122 °F) 儲存： -20 °C～+50 °C (-4 °F～122 °F)，不含電池
相對濕度	10 %～90 %，無結露
顯示屏	9.1 cm（3.6 in）（對角線）彩色VGA（640 x 480）液晶顯示批國內（可選亮度或自動調節）
控制和調整	用戶可選溫度單位 (°C/°F)   語言選項   時間/日期設置
軟件	提供 SmartView™ 分析和報告軟件
電源	電池： 內置可充電電池組（已裝） 電池壽命： 3～4 小時連續使用（LCD 顯示屏的亮度為50% 時） 使用交流適配器/充電器及汽車直流電源適配器時的充電時間： 完全充滿需要 2 個小時
交流電源供電/充電	交流適配器 / 充電器（交流 110 V～220 V，50 Hz～60 Hz），熱像儀工作時可充電。提供通用交流電源適配器。
節電：	在 5 分鐘無活動時激活休眠模式；在 20 分鐘無活動時自動關閉
安全標準	CE 指令： IEC/EN 61010-1 第2版，污染等級 2
電磁兼容	EMC 指令： EN61326-1 C-Tick 認證： IEC/EN 61326 US FCC 認證： CFR 47，Part 15 Class A
振動	2 G, IEC 68-2-29
沖擊	25 G，IEC 68-2-29 {2 m (6.5 ft) 跌落, 5 面}
尺寸（高×寬×長）	0.27 m × 0.13 m × 0.15 m (10.5 in × 5 in × 6 in)
重量	1.2 kg (2.65 lb)
IP 防護等級	IP54
質保	2 年
校準周期	2 年（正常工作和正常老化）
支持的語言	英文、意大利文、德文、西班牙文、法文、耳聞、葡萄牙文、瑞典文、土耳其文、捷克文、波蘭文、芬蘭文、簡體中文、繁體中文、韓文和日文

型號名稱 描述  Fluke Ti10  9 Hz 熱像儀 熱成像相機，帶 20 毫米鏡頭 包括： 交流電源/電池充電器（包括電源適配器） SD 存儲卡 SD 卡閱讀器 (USB)，用于將圖像下載到計算機中 SmartView™ 軟件，終生免費升級 結實耐用的便攜包 軟運輸包 手帶 用戶手冊 保修注冊卡  Gold CarePlan GCP-Ti10/TiR    Silver CarePlan SCP- Ti10/TiR    Bronze CarePlan BCP- Ti10/TiR

電池，充電器和適配器 TI-CAR CHARGER TI-CAR CHARGER 其他附件 TI-Visor TI-Visor
