價格：電議
所在地：上海
型號：ZSJSH
更新時間：2014-06-06
瀏覽次數：2816
公司地址：上海市奉賢區金匯鎮金碧路358號
陳仁干(先生) 銷售部
上海川滬閥門有限公司是一家專業制造、研發各類自控閥及其它通用閥門產品的企業，其前身是上海閥門十廠，是一家集科研開發、設計咨詢、生產、銷售于一體的經濟實體企業；多年來公司承蒙各級領導及廣大新老客戶的關心和支持，取得了不斷發展。改制后，新廠房坐落于上海市奉賢區金匯工業園區，公司在這些年的發展過程中見證了中國控制閥進步與完善，同時也在這個過程中不斷消化吸收國內外控制閥產品的新技術、新經驗，不斷進步，銳意創新，形成了有著自己鮮明特色的控制閥產品系列。
近年來又根據市場需求，根據ISO9001國際質量體系認證標準開發出一系列適應復雜工況的工新產品，并成功應用于石油、化工、環保、電力、冶金、造紙、給排水、輕工等廣泛的領域，得到廣大用戶的一致認可！
上海川滬閥門有限公司擁有一支長期從事控制閥研究開發、制造及工程設計應用的專業隊伍，有著一整套先進的加工設備和完善的產品檢測流程，運用國內領先的控制閥設計軟件，不斷開發出適應新形勢、新需求的控制閥產品。產品貫徹ISO9001質量體系標準，嚴把質量關，使每一件產品都成為精品。
本公司調節閥(自控閥)系列產品主要有：電動調節閥、氣動調節閥、電動球閥、氣動球閥、電動蝶閥、氣動蝶閥、自力式調節閥、電磁閥、電動閘閥、氣動閘閥、電動截止閥、氣動截止閥、切斷閥等多種系列。通用工藝閥產品系列主要有：閘閥、球閥、蝶閥、截止閥、止回閥、安全閥、減壓閥、旋塞閥、平衡閥、針型閥、柱塞閥、過濾器、襯膠閥、水力控制閥等多種系列。也可為客戶訂制非標系列產品，用戶的需求就是我們努力的方向！
為用戶提供全程、全方位服務的公司宗旨，使您在擁有一個好產品的同時更擁有放心的服務。從選型到售后，我們可為您提供控制閥一站式解決方案。
專業、快捷、及時的售后服務，使用戶免除后顧之憂，并獲得投資回報率的最優化。
本著“科技創新，節能環保”的服務理念，上海川滬閥門有限公司傾力打造國產控制閥精品品牌，并愿與各界朋友攜手共進，共創大業！
上海川滬閥門有限公司 地址：上海市奉賢區金匯鎮金碧路358號
聯系人：陳仁干 先生 手機：
電話：；
傳真：
MSN： 郵箱：
 |
 |
|---|---|

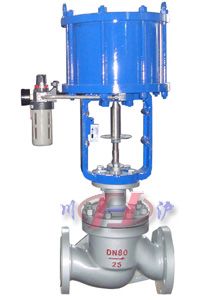

| ZSJHS氣動活塞式調節閥(標準型) | ZSJHS氣動活塞式調節閥(帶頂裝手輪) |
ZS
| 閥體形式 | 精小型直通鑄造球型閥 |
|---|---|
| 公稱通徑 | DN25～200mm |
| 公稱壓力 | PN 1.6、2.5、4.0、6.4MPa |
| 法蘭標準 | GB/T9113、 JB/T79 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
| 閥蓋形式 | 標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥芯形式 | 單座柱塞型、籠式導向型、套筒平衡式閥芯 |
|---|---|
| 流量特性 | 線性、等百分比 |
| 執行器型式 | ZSA/B、ZSN型氣動活塞式執行機構 | ||||
|---|---|---|---|---|---|
| 執行器型號 | ZS-2P | ZS-3P | ZS-4P | ZS-5P | ZS-6P |
| 氣缸直徑(mm) | 125 | 160 | 200 | 250 | 320 |
| 行程(mm) | 10、16 | 16、25 | 25、40 | 50、60 | 60、100 |
| 彈簧范圍(KPa) | 氣關式：40～200，氣關式80～240，100～200，200～350，350～500 | ||||
| 供氣壓力(MPa) | ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05 氣關按上限+下限+0.05 |
||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
 |
 |
|
| 單座式閥芯 | 籠式閥芯 | 套筒式閥芯 |
| 1 | 閥體 | WCB | CF8 | CF8M | CF3M |
|---|---|---|---|---|---|
| 2 | 閥座、套筒 | 304 | 304 | 316 | 316L |
| 3 | 閥芯 | 304 | 304 | 316 | 316L |
| 4 | 墊片 | 聚四氟乙烯(PTFE)/金屬石墨墊片 | |||
| 5 | 導向套、并帽 | 304 | 304 | 316 | 316L |
| 6 | 閥蓋 | WCB | CF8 | CF8M | CF3M |
| 7 | 閥桿 | 304 | 304 | 316 | 316L |
| 8 | 填料 | 聚四氟乙烯(PTFE)/柔性石墨 | |||
| 9 | 彈簧 | 65Mn | 304 | 316 | 316L |
| 10 | 螺母 | 304 | 304 | 316 | 316L |
| 項目 | 指標值 | 項目 | 帶定位器 | ||
|---|---|---|---|---|---|
| 基本誤差% | 1.0 | 始終點偏差值% | 氣開 | 始點 | 1.0 |
| 終點 | |||||
| 回差% | 1.0 | 氣關 | 始點 | 1.0 | |
| 死區% | 0.4 | 終點 | |||
| 額定行程偏差% | 2.5 | 允許泄漏量L/h | 閥額定容量 | ||
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 dN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數KV | 單座 | 11 | 17 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 籠式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
| 套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 額定行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| 執行器型號 | ZS-2P | ZS-3P | ZS-4P | ZS-5P | ZS-6P | ||||||||
 |
|---|

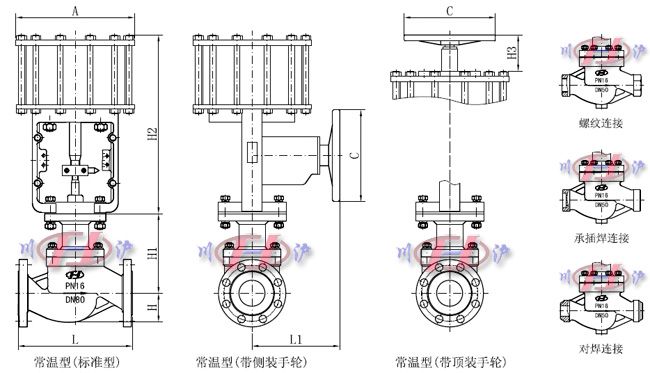

| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
| PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
| H | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 396 | 428 | 428 | 436 | 415 | 464 | 507 | 690 | 840 | 632 | 725 | 882 | |
| H2 | 290 | 290 | 325 | 325 | 440 | 440 | 440 | 590 | 590 | 590 | 640 | 640 | |
| H3 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | 380 | 380 | |
| L1 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 | |
| A | 148 | 148 | 185 | 185 | 232 | 232 | 232 | 283 | 283 | 283 | 283 | 283 | |
| C | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 | |
